Из 100 шасси A7V только 22 было использовано для постройки серийных танков, причем с двух шасси бронекорпуса и вооружение были вскоре сняты, одно шасси использовано при постройке опытного A7VU. Шасси, не использованные для танков, также нашли применение на фронте. Эти машины упоминают как «трактора», хотя точнее будет отнести их к разряду гусеничных транспортеров, поскольку большую часть машины занимала огороженная бортами грузовая платформа. Борта могли наращиваться, машина возила с собой брезентовый тент. Передний и задний края платформы также далеко выдавались за гусеничный обвод, а посередине ее возвышалась крытая рубка с двигательным отсеком и кабиной водителя. Дабы при движении по дорогам машина не обрывала телеграфные провода, вдоль бортов крепились дугообразные скобы. На машину могли устанавливаться прожекторы – по одному под платформой спереди и сзади и два поворотных под потолком рубки. Трактора- транспортеры использовались вместе с полубронированными грузовиками для снабжения войск в боевой зоне. По разным данным, от 60 до 80 машин были переделаны в землеройные и бульдозеры. Соответствующее оборудование поставляли «Орренштайн унд Коппель» (Берлин) и «Везерхютте» (Бад- Осенхаузен).

Танк LK-I

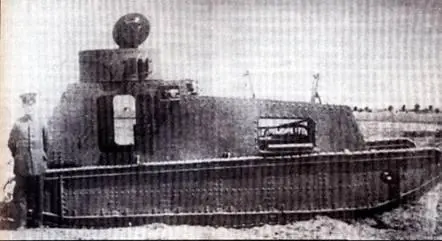

Опытный танк A7VU

Уже во время сборки первого прототипа A7V, в апреле 1917г., в Германии провели наконец исчерпывающие испытания трофейных английских танков (Mk IV). В результате Ставка Главного Командования выдала задание на опытную разработку танка по английскому образцу. Проект получил обозначение A7VU. Предполагалось создание машины с гусеницами, охватывающими корпус, и той же мотор- но-трансмиссионной группой, что у A7V. При этом использовалось шасси № 524. Главной задачей было достижение высокой проходимости. Переделанное шасси планировалось получить для испытаний к 1 сентября 1917г.

Компоновка танка была существенно изменена. Двигатели и трансмиссия заняли заднюю часть корпуса. Места механика-водителя (с теми же органами управления) и командира были перенесены вперед, к лобовому листу корпуса. Среднюю часть корпуса заняла боевая рубка. По бокам от двигателей располагались симметричные спонсоны. Боевое отделение, таким образом, было разделено на три отсека – два смещенных назад спонсона и боевая рубка. Верхняя бронерубка сохранилась, но служила теперь для наблюдения экипажа за полем боя, как на английском Mk V, и для установки пулемета. Для наблюдения служили также смотровые лючки по бортам отделения управления.

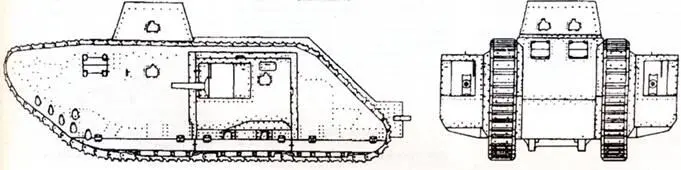

Корпус A7VU в продольном сечении приобрел форму ромба, более угловатую, нежели у его английских прототипов. Бронелисты по-прежнему крепились клепкой на стальном каркасе. Толщина брони ограничивалась 20 мм. Но несмотря на это, а также на уменьшение экипажа более чем вдвое вес танка возрос до 40 т, т.е. на 10 т по сравнению с A7V. Защищенность передней проекции увеличивалась за счет наклона верхнего лобового листа корпуса на 50 градусов к вертикали. Бензобаки и тяги управления располагались между днищем корпуса и полом отделений управления и боевого. В крыше и задней наклонной стенке корпуса выполнялась вентиляционная решетка с жалюзями. Ниже крепилась бронированная коробка. По бокам ее устанавливались буксирные крюки.

В спонсонах устанавливались две 57- мм пушки Максима-Норденфельта, а позади них в ботах два пулемета MG.08.

Тумбовая установка пушки была, собственно, и разработана для A7VU, но здесь угол горизонтального наведения достигал 110 градусов. Работа артиллериста в A7VU была удобнее, чем в спонсонах английских танков. Установки пулеметов были аналогичны A7V, углы горизонтального обстрела – 45 градусов в боротвых установках и несколько меньше в кормовых. Еще один-два пулемета могли устанавливаться в бортовых амбразурах впереди спонсонов (под рубкой), в шести амбразурах рубки или в лобовом листе. Кроме того, экипаж мог вести огонь из личного оружия. В задних стенках спонсонов выполнялись двери с наружными петлями и амбразурами для пулеметов.

Выхлопные трубы с глушителями были выведены на крышу корпуса. Гусеничный ход, как и в английских танках, был собран вокруг больших коробчатых конструкций по бортам. Подвеска, в отличие от английских прототипов, была упругой и в общем повторяла блокированную подвеску A7V. К ходовым тележкам на винтовых пружинах добавились группы катков, жестко закрепленные на стенках гусеничного хода против восходящей и нисходящей ветвей гусеницы. Ведущие колеса – сплошные, направляющие имели винтовые механизмы для регулировки натяжения гусениц.

Первые ходовые испытания опытного образца прошли 25 июня 1918г. По сравнению с английскими тяжелыми «ромбовидными» танками, A7VU имел ряд преимуществ – лучшую бронезащиту, упругую подвеску, лучший обзор для экипажа. Однако вес его оказался слишком велик, а сопротивление движению на 40 % выше, чем у A7V. 12 сентября Ставка распорядилась прекратить работы по проекту, и единственный опытный экземпляр был разобран.

Масса, т 40

Экипаж, человек 7

Высота, м 3,2

Длина, м 8,38

Ширина, м 4.69

Клиренс, м 02

Толщина брони, мм 20 лоб, борт

Вооружение:

орудия – 2 x 57 «Максим-Норденфельт»

пулеметы – 3-4 х 7,92 MG.08

Двигатель:

мара «Даймлер»

тип (чисто цилиндров), карбюраторный (4),

охлаждение жидкостное мощность, л.с.2 х 100 (при 800-900 об./мин)

Трансмиссия механическая

Коробка передач 3-скоростная

Бортовой редуктор однорядный

Механизм поворота выключением или торможением гусеницы

Ходовая часть (на один борт): 24 опорных катка, 7 поддерживающих роликов, заднее расположение ведущего колеса

Подвеска упругая

Тип гусеницы металлическая, крупнозвенчатая

Тип зацепления зубовое

Ширина трака, мм 500

Шаг трака, мм 254

Количество траков в цепи 68

Ширина преодолеваемого рва, м 3-4

После демонстрации макета A7V высшее командование предложило разработать более крупные «сверхтанки». Задание на разработку было вскоре выдано Фольмеру. Однако Фольмер считал более правильным создание легких машин, которые могли бы быть выпущены быстрее и в большем количестве с использованием имеющихся агрегатов. Условиями для разработки и быстрой постановки производства было наличие больших запасов автомобильных агрегатов. В автопарках военного ведомства к тому времени скопилось более 1000 автомобилей, признанных негодными для применения в армии – т.н. «пожирателей горючего и шин». Машины были разнотипными, с мощностью двигателей от 40 до 60 л.с. Однако их систематизацией можно было получить группы по 50 и более штук, и на этой основе строить партии легких боевых машин с запасом агрегатов и узлов. Предполагалось использовать шасси автомобиля «внутри» гусеничного шасси, устанавливая ведущие колеса гусеничного хода на их приводные оси. Немцы, пожалуй, первыми уяснили такое преимущество легких танков, как возможность широкого применения автомобильных агрегатов.
