Для перевозки людей, мелких партий грузов и монтажа различного технологического оборудования и вооружения и для других целей могут использоваться малогабаритные амфибийные транспортеры.Такие небольшие амфибии создаются во многих странах (Германии, Великобритании, Швейцарии и др.). Из американских машин подобного рода получили известность несколько.

Одна их них – MACV – имеет колесную формулу 8x8. Полная масса – 890 кг, грузоподъемность – 450 кг. Мощность двигателя 15,2 кВт.Трансмиссия бесступенчатая гидростатическая. Габаритные размеры : длина – 2340 мм, ширина -1270 мм, высота – 810 мм. Колеса размером 9.50-10. Упругих элементов подвески нет. Давление на грунт 32 кПа. При установке легкосъемных гусеничных лент давление уменьшается до 13 кПа. Максимальная скорость движения по суше – 40 км/ч, по воде за счет вращения всех колес – 3,2 км/ч. Запас хода по суше -160 км. Удельная мощность -17,1 кВт/т.

Другая машина – Pac-star – отличается от первой колесной формулой – 12x12 – и более мощным 25,4 кВт карбюраторным 2-цилиндровым оппозитным двигателем воздушного охлаждения.

Транспортер Pac-star выполнен по схеме сочлененных машин и его шарнирно-сцепное устройство обеспечивает возможность перемещения секций относительно друг друга в горизонтальной плоскости для изменения направления движения, в вертикальной и повороты вокруг продольной оси секций для повышения проходимости.В передней секции размещены сидение водителя, двигатель, агрегаты трансмиссии,топливный бак и другое вспомогательное оборудование. Задняя секция используется как грузовая платформа и для размещения одной раздаточной коробки и клиноременных передач.

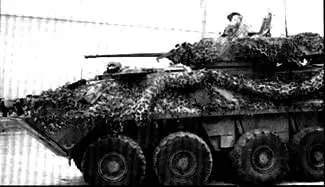

Плавающий бронетранспортер LAV-25

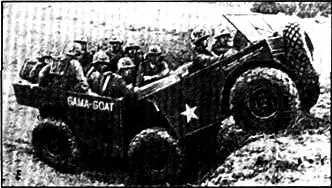

Амфибия "Гама-Гоут"

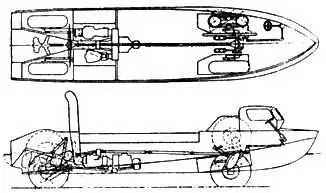

Схема амфибии "Сихорс"

Габаритные размеры транспортера: длина – 4500 мм, ширина – 1372 мм, высота – 1650 мм. Грузоподъемность машины – 450 кг при полной массе – 904 кг. Скорость движения по суше – 40 км/ч при запасе хода 240 км, по воде за счет вращения колес – 4 км/ч. Удельная мощность машины – 28,1 кВт/т.

Получил так же известность небольшой 6x6 плавающий автопоезд «Гама-Гоут», состоящий из двухосного тягача и одноосного активного прицепа. Сцепное устройство тягача позволяет прицепу поворачиваться относительно тягача в горизонтальной и вертикальной плоскостях, что в сочетании с равнорасположенными осями, большим дорожным просветом, блокирующимися дифференциалами и независимой подвеской колес обеспечивают этому транспортеру высокую проходимость по пересеченной и болотистой местности. На тягаче установлен двигатель воздушного охлаждения мощностью 58,9 кВт. Трансмиссия механическая с четырехступенчатой коробкой передач. Шины низкого давления. Собственная масса машины 1,4 т. Максимальная скорость движения по суше – 80 км/ч, по воде – 8 км/ч за счет работы гребного винта.

Опыт эксплуатации гусеничных и колесных амфибий в боевых условиях и после окончания Второй мировой войны выявил несколько недостатков конструкций машин,среди которых главным считалось небольшие скорости движения по воде. В связи с этим в период 1958-1963 гг. были проведены поисковые научно-исследовательские и экспериментальные работы по проектированию амфибийных машин с высокими значениями максимальных скоростей движения по воде. Выяснялись возможности создания таких машин и особенности их конструкций и эксплуатации, но главным в этих исследованиях и разработках был поиск путей уменьшения сопротивления воды движению машин, используя достижения судостроения и других отраслей знаний. К этому времени судостроительные предприятия многих стран создали, испытали и эксплуатировали несколько новых транспортных средств – суда на воздушной подушке, глиссирующие суда различного класса и суда на подводных крыльях, которые обладали высокими скоростями хода по воде. Но решение многих технических вопросов при использовании подходов судостроительной практики неизменно наталкивалось на специфические особенности (конструктивные и эксплуатационные) транспортных средств, призванных работать на воде и на суше и быстро переходить без всяких задержек от одной среды к другой и обратно.

Глиссирующий плавающий автомобиль «Сихорс» грузоподъемностью 5 т был разработан в 1959 г. в Дейтройтском арсенале. Автомобиль был выполнен с колесной формулой 4x4 и несущим корпусом глиссирующего типа с V-образным днищем. Длина автомобиля – 12000 мм, ширина – 3500 мм. В кормовой части автомобиля были скомпонованы два газотурбинных двигателя мощностью 736 и 184 кВт, отбор мощности от которых осуществлялся через поперечный редуктор и коробку передач на гребной винт и колеса. При движении по воде использовалась суммарная мощность обоих двигателей с подводом ее к гребному винту, а при движении по суше мощность к колесам подводилась только от малого 184 кВт двигателя.

Колеса при движении по воде убираются в специальные изолированные и экранируемые колесные ниши для уменьшения сопротивления воды. Упругие элементы подвески имеют только задние колеса, функции упругих элементов передних колес выполняют шины низкого давления. При движении по суше гребной винт и водяной руль убираются в кормовой туннель. Максимальная скорость движения по суше – 56 км/ч, по спокойной воде – 48 км/ч. порядка 5 т и существенный запас хода по воде (около 300 км) позволяли использовать ее при разгрузке судов, находившихся от берега на расстоянии 40-80 км. Длина автомобиля составляла 11000 мм, ширина – 3555 мм и высота – 3300 мм. Полная масса автомобиля с грузом была равна 14 т.

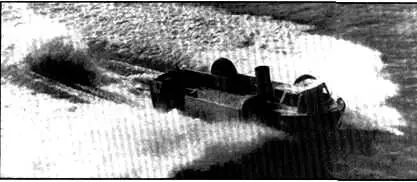

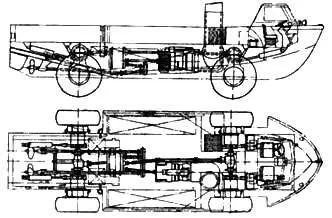

Гписсирующая амфибия LVW и ее компоновочная схема

Другой глиссирующий автомобиль LVW был разработан и построен отделением фирмы Borg-Warner «Ingersoll- Kalamazoo» в 1962 г. Автомобиль имел одинаковые максимальные скорости движения по суше и по воде – 56 км/ч. Большая грузоподъемность этой глиссирующей амфибии

На автомобиле непосредственно за кабиной водителя был смонтирован газотурбинный двигатель «Лайкоминг» TF-20 мощностью 1104 кВт и обслуживающие его системы, который представлял собой морской вариант авиационного двигателя Т55. От двигателя мощность передавалась последовательно к коробке передач и раздаточной коробке, от которой карданными передачами на оба ведущих моста и на два вращающихся в противоположные стороны гребных винта диаметром 610 мм.
