Были у немцев и САУ СУ-122 и СУ-85, обозначавшихся StuG SU122(r) и JgdPz SU85(r), соответственно.

Трофейный Т-34-76 обр.41 г., использовавшийся немцами

Подбитый немецкий Т-34-76 дивизии ”.Райх”. Прохоровское направление, июль 1943 г.

Финский Т-34-76, 1948 г.

Финляндия во второй мировой войне также располагала танками Т-34. Девять трофейных танков Т-34-76 и девять Т-34-85 числились в финской армии на 31.12.44. Они принимали участие в боях как с советскими войсками, так и действовали против немцев после заключения мирного договора с Советским Союзом.

“Средний танк Т-34-85 – боевая гусеничная машина с вращающейся башней, обеспечивающей круговой обстрел из пушки и спаренного с ней пулемета” (“Руководство по материальной части и эксплуатации танка Т-34”).

Танк Т-34 сконструирован в соответствии с так называемой классической компоновкой, то есть боевое отделение с башней впереди, моторно-трансмиссионное с ведущими колесами – сзади. Впервые такая компоновка была применена на французском танке “Рено” в 1917 г, но, пожалуй, наиболее четко она воплотилось именно в танках серии БТ и Т-34. Последний в определенной степени унаследовал от БТ общую компоновку, ходовую часть и детали подвески.

Основными частями танка являются: корпус и башня, вооружение, силовая установка, силовая передача (трансмиссия), ходовая часть, электрооборудование и средства связи. Корпус танка сварен из катанных броневых плит. Только верхний кормовой лист крепился болтами к угольникам бортовых и нижнего кормового листов брони и при снятых болтах может откидываться назад на двух петлях, обеспечивая тем самым доступ к силовой установке. Съемной является также крыша над силовой установкой. В верхнем лобовом листе корпуса, установленном под углом 60° к вертикали имеется люк механика-водителя слева и шаровая установка пулемета справа. Верхние бортовые листы корпуса установлены с наклоном 41°. Нижние бортовые листы – вертикальные. В каждом имеется 4 отверстия для прохода осей балансиров опорных катков, одно отверстие для кронштейна осей балансира переднего опорного катка и 4 выреза для цапфа балансиров второго-пятого катков.

Днище корпуса состоит из двух и четырех (в зависимости от заводских различий) листов, сваренных встык с накладками. Спереди справа в днище перед сиденьем пулеметчика имеется люк запасного выхода, через который в аварийном случае экипаж может покинуть машину. В днище прорезаны также люки и лючки для слива топлива из бортовых баков, слива масла из двигателя и КП и т.д.

Внутри корпус танка имеет 4 отделения. Спереди – отделение управления, в котором размещаются механик-водитель и стрелок-пулеметчик, рычаги и педали приводов управления, контрольно-измерительные приборы. За отделением управления находится боевое отделение с башней, в которой размещаются остальные члены экипажа – командир, наводчик и заряжающий. Съемная стальная перегородка отделяет боевое отделение от отделения силовой установки (СУ), посередине которого на постаменте установлен двигатель. По сторонам двигателя размещены водяные радиаторы, два масляных бака и четыре аккумуляторные батареи. В крыше над СУ вырезан люк с броневой крышкой для доступа к двигателю, а по бокам его продолговатые воздухопритоки, прикрытые броневыми жалюзи.

В корме за перегородкой находится отделение силовой передачи, в котором размещены главный фрикцион, КН, бортовые фрикционы с тормозами и бортовые редукторы, а кроме того, электростартер, два топливных бака и два воздухоочистителя. В крыше над отделением силовой передачи имеется прямоугольный люк-воздухоотвод, закрытый металлической сеткой, под которой расположены регулируемые броневые жалюзи. Верхний кормовой лист снабжен круглым люком с броневой крышкой, откидывающейся на петлях, обычно фиксируемой болтами к фланцу броневого листа. В том же листе имеются два броневых колпака, прикрывающих выхлопные трубы, а также два кронштейна для крепления дымовых шашек.

Основным вооружением танка первоначально была 76-мм полуавтоматическая пушка Л-11 образца 1939 года с вертикальным клиновым затвором. В 1941 г она была заменена пушками того же калибра Ф-32 и Ф-34 образца 1940 г. Позже Т-34-85 получил 85-мм пушку, сначала модели Д-5Т, а потом ЗИС-С- 53. Благодаря вращению башни, пушка и спаренный пулемет имели круговой обстрел. В вертикальной плоскости угол возвышения пушки и пулемета 22°. При угле снижения 5° непоражаемое (мертвое) пространство на земле для пушки и спаренного пулемета составляет 23 м. Высота линии огня пушки 202 см. Лобовой пулемет имел горизонтальный угол обстрела по 12° влево и вправо, угол снижения 6° (мертвое пространство 13 м), угол возвышения 16°. Опытный экипаж при стрельбе с места в состоянии делать в минуту 7-8 прицельных выстрелов из пушки. С помощью телескопического прицела ТШ-16 можно было вести огонь прямой наводкой на расстояние до 3800 м, а при помощи бокового уровня и угломерного круга непрямой наводкой (например, с закрытых позиций) на дальность 13600 м. Дальность прямого выстрела при высоте цели 2 м бронебойным снарядом составляет 900 м. Вращение башни осуществляется механизмом поворота с ручным и электрическим приводом. Он расположен слева от пушки на стенке башни. Максимальная скорость вращения башни от электродвигателя – 25-30 гр/сек. При работе вручную на один поворот маховика башня поворачивается на 0,9°. Вертикальная наводка осуществляется вручную с помощью секторного подъемного механизма, который также расположен слева от пушки. Выстрел из пушки можно осуществить механическим или электроспуском.

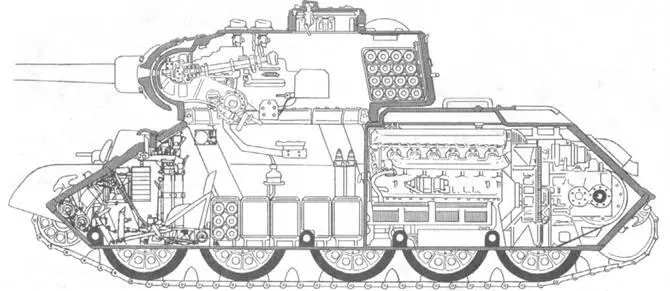

Компоновка танка Т-34-85

Ходовая часть, характерная для Т-34 выпуска 1942-43 гг. с сочетанием опорных катков с обрезинкой и без нее.

Узел подвески переднего опорного катка

Схема размещения топливных баков в Т-34. Передние четыре бака находились при этом в боевом отделении.
