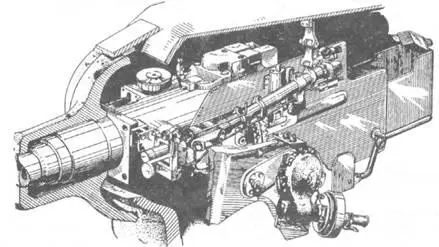

Установка пушки ЗИС-С-53 в башне Т-34-85

Траки Т-34 – обычные (слева) и уширенные.

Дополнительные грунтозацепы

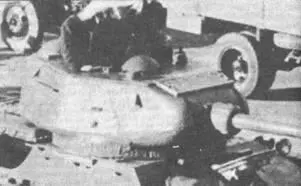

Внешне башни Т-34-85 отличались не только формой, но и линией литьевого шва, как на этой довольно редкой башне, где линия шва прямая и проходит почти по середине башни.

На этой башне Т-34-85 позднего выпуска есть заметный наклонный литьевой шов. Грибки вентиляторов разнесены по башне.

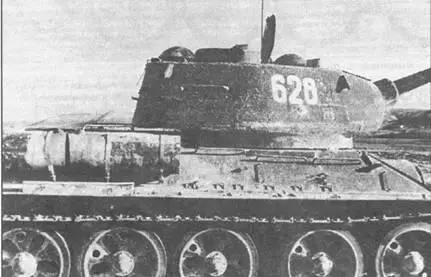

Этот тип башни Т-34-85 отличался грубой формой поверхности – результат другой технологии литья. Катки уже от танка Т-54.

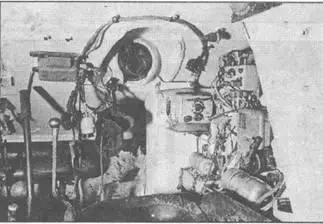

Внутренний вид на башню танка Т-34-85

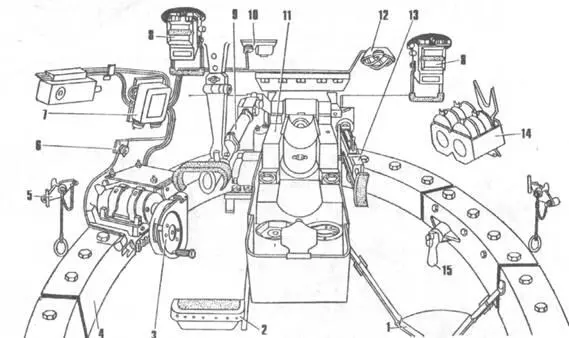

1 – сиденье заряжающего, 2 – сиденье наводчика, 3 – механизм поворота башни, 4 – погон башни, 5 – амбразура для стрельбы из личного оружия, 6 – кнопка включения подсветки угломера, 7 – щиток башенного оборудования, 8 – прибор наблюдения МК-4, 9 – прицел ТШ-16, 10 – щиток освещения прицела, 11 – пушка, 12 – плафон освещения башни, 13 – пулемет ДТМ, 14 – магазин пулеметных дисков, 15 – стопор походного положения башни.

Боекомплект пушки состоит из 55-60 унитарных выстрелов, в зависимости от серии выпуска машин. На 60 выстрелов обычно приходилось 39 с осколочно-фугасной гранатой, 15 с бронебойно-трассирующими и 6 с подкалиберными снарядами. Размещен боекомплект следующим образом: основная уклада из 16 (в некоторых машинах – 12) выстрелов находится в кормовой нише башни и на стеллажах. На правом борту башни в хомутиках находятся 4 выстрела, а 5 по стенками боевого отделения, стоймя. Остальные выстрелы уложены в шести ящиках, размещенных на днище боевого отделения. К пулеметам имелся 31 магазин по 63 патрона. Кроме основного боекомплекта танкисты часто брали еще патроны в коробках. Вооружение танкистов дополняли пистолеты, ППШ и 20 гранат Ф-1.

На крыше башни установлены 3 зеркальных перископических прибора наблюдения МК-4: у командира (на неоткидывающейся части крыши командирской башенки), наводчика и заряжающего. Этот прибор, разработанный польским капитаном Р.Гундляхом, в начале войны был принят под упомянутым обозначением в английской армии. Он позволяет вести наблюдение как вперед, так и назад, не изменяя положения головы наблюдателя, а лишь перемещая призму. Прибор монтируется и вращается в обойме, защищенной бронированным колпаком. Он может также качаться вокруг горизонтальной оси, что позволяет увеличить угол вертикального обзора. Командирская башенка литая, имела вращающуюся на шарикоподшипниках крышу с откидным люком. В стенках башенки прорезаны 5 горизонтальных смотровых щелей, защищенных стеклоблоками. Сама башня также литая, шестигранной формы в плане с наклонными боковыми стенками. В передней ее стенке вырезана амбразура для установки пушки, прикрывающаяся качающейся бронировкой.

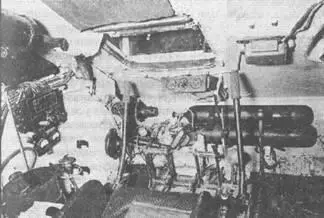

Вид на место водителя и стрелка-радиста (Т-34-76). На Т-34-85 радиостанция переместилась в башню, а ее место заняли пулеметные диски и укладка снарядов (см. рис. внизу)

Вид на отделение управления танка Т-34-85

I – сиденье пулеметчика, 2 – укладка пулеметных дисков, 3 – запасной люк, 4 – кулиса, 5 – педаль и рукоятка подачи топлива, 6 – педаль тормоза, 7 – фиксатор педали тормоза, 8 – педаль главного фрикциона, 9 -сиденье механика-водителя, 10 – огнетушитель, 11- воздухораспределительный кран, 12 – шприц-насос, 13 – воздушный кран, 14 – щиток электроприборов, 15 – кран-редуктор, 16 – реле-регулятор, 17 – уравновешивающий механизм крышки люка, 18 – кнопка стартера, 19 – тахометр, 20 -спидометр, 21 – рычаги управления, 22 – ручной воздушный насос, 23 -баллоны со сжатым воздухом, 24 – щиток контрольных приборов, 25 – аппарат ТПУ, 26 – шаровая установка лобового пулемета.

В крыше башни имеется семь отверстий: справа круглый люк для посадки заряжающего, два вентиляционных отверстия (на некоторых машинах – одно), прикрытых броневыми колпаками, вырез для вывода гнезда антенны, люк для командирской башенки и два лючка под головки перископов командира орудия и заряжающего.

Силовая передача (СП) – это набор агрегатов, предназначенных для передачи крутящего момента от коленчатого вала двигателя к ведущим колесам для изменения скорости танка и тяговых усилий в большем диапазоне, чем это позволяет сделать двигатель. Главный фрикцион (ГФ) осуществляет плавную передачу нагрузки на двигатель при трогании танка с места, при резких изменениях числа оборотов коленчатого вала двигателя и скорости движения танка. Он же отключает двигатель от КП при переключении скоростей. ГФ представляет собой многодисковую (по 11 ведущих и ведомых дисков) включающуюся муфту сухого трения стали по стали. Включение или выключение ГФ осуществляется приводом управления, для чего водителю необходимо приложить на рычаги усилие до 25 кг.

Вид со стороны башни на силовое отделение Т-34-76

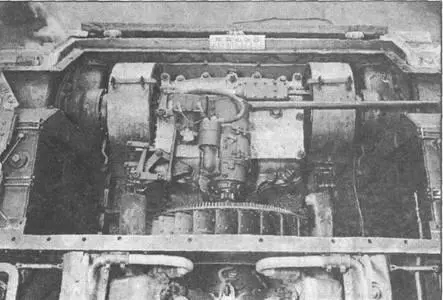

Трансмиссия Т-34 – хорошо видны стартер, тяги управления, баки.

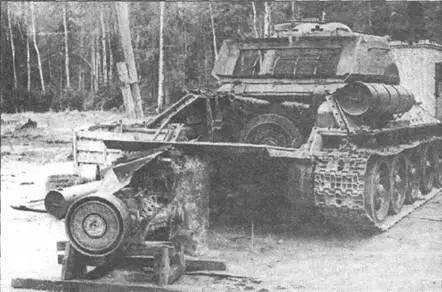

Демонтаж трансмиссии на Т-34-85

Зубчатой муфтой ГФ соединяется с КП. Она предназначена для изменения тягового усилия на ведущих колесах и изменения скорости движения, а также для движения задним ходом при постоянном числе оборотов и неизменном направлении вращения коленчатого вала двигателя и, наконец, для отсоединения двигателя от СП при его запуске и работе на холостом ходу. КП – механическая, треххордовая, пятискоростная, имеет пять передач вперед и одну – назад. Передачи переключаются приводом управления, состоящим из кулисы, продольных тяг и вертикальных валиков с рычажками. Для того, чтобы танк мог повернуться, необходимо затормозить ту гусеницу, в сторону которой осуществляется поворот. Для отключения ведущих колес гусениц от главного вала КП служат бортовые фрикционы (БФ) сухого трения (также сталь по стали), имеющие от 17 до 21 ведущих и от 18 до 22 ведомых дисков в зависимости от толщины. БФ устанавливаются на концах главного вала КП. Выключение осуществляется приводом из отделения управления, для чего механику-водителю необходимо приложить на рукоятку соответствующего рычага усилие до 20 кг. На ведомых барабанах БФ установлены плавающие ленточные тормоза. Они приводятся в действие также с помощью приводов из отделения управления, для чего по бокам сидения механика-водителя имеются левый и правый рычаги управления. К тормозам подведены также ножные приводы для одновременного затягивания обеих тормозных лент без выключения БФ. Перед этим, правда, выключается ГФ или переключается КП в нейтральное положение. И, наконец, между бортовыми фрикционами и ведущими колесами располагаются бортовые редукторы, состоящие из пары цилиндрических шестерен. Редукторы увеличивают тяговое усилие на ведущих колесах, позволяя снизить частоту вращения ведущего колеса и тем самым повысить крутящий момент на нем. По сути дела, бортовая передача – это одноступенчатый понижающий редуктор.
