К ходовой части танка относят гусеничный движитель и подвеску. Именно этот движитель и обеспечивает танку высокую проходимость на местности. Состоит он из двух гусеничных цепей, двух ведущих, двух направляющих колес и 10 опорных катков. Гусеничная цепь – мелкозвенчатая, состоит из 72 траков, половина из которых с направляющими гребнями, шаг трака – 172, а ширина – 500 мм. Траки соединяются пальцами через проушины. Весит одна такая гусеница 1070 кг. Ведущие колеса (литые или со штампованными дисками) двухдисковые установлены на ведомых валах бортовых редукторов и служат для перематывания гусеницы. Между дисками на осях расположены 6 роликов, которые и перетаскивают гребни траков, а, следовательно, и всю гусеницу. Литые направляющие колеса переднего расположения служат не только для направления гусеницы, но и для ее натяжения. Натяжение осуществляется перемещением направляющего колеса на кривошипе. Дело в том, что по мере эксплуатации общая длина гусеницы увеличивается. Для обеспечения ее постоянного натяжения и служит направляющее колесо. В случае большого износа гусеницы допускается уменьшение количества траков в ней на два.

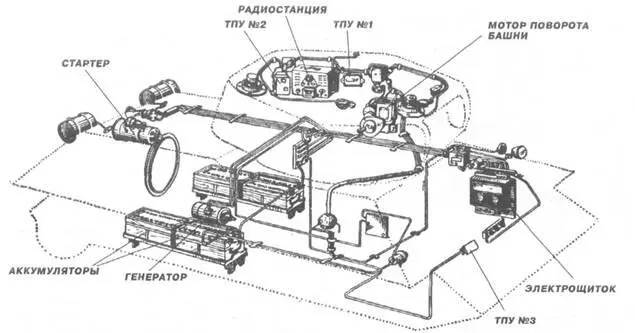

Основное электрооборудование и средства связи Т-34-85

Подвеска танка Т-34 независимая с цилиндрическими винтовыми пружинами, причем подвеска переднего катка – двойная пружина – расположена вертикально внутри носовой части корпуса и ограждена щитками. Подвески остальных катков расположены наклонно внутри корпуса танка в специальных шахтах. Опорные катки устанавливаются на подшипниках на осях, запресованных в балансиры. Каток двойной с резиновой шиной. Между дисками катков как раз и проходят гребни траков. В ходе производства Т-34 применялись несколько типов опорных катков с внешней обрезинкой. С весны 1942 г в целях экономии дефицитной резины применялись катки с внутренней амортизацией (впрочем, это продолжалось не долго). Резиновый амортизатор ставился на подшипники на осях балансира. Экономия, впрочем, была “липовая” – внутренние амортизаторы очень быстро выходили из строя.

Электрооборудование танка включало источники и потребители электроэнергии. К последним относятся: электростартер, электродвигатель поворота башни, вентиляторы, электроспуск пушки и спаренного пулемета, электродвигатели подогревателя (устанавливался уже после войны) и маслозакачивающего насоса, приборы освещения и сигнализации, обогреватель прицела, радиостанция, танковое переговорное устройство и т.п. Источниками электроэнергии являются: генератор постоянного тока, установленный справа от двигателя, и четыре аккумуляторные батареи, установленные попарно по обеим сторонам двигателя. Общее напряжение батареи 24 в, такое же напряжение дает и генератор. Мощность его 1000 Вт.

Радиостанция 9РС предназначена для двухсторонней радиосвязи между танками или другими объектами. Станция телефонно-телеграфная, дальность ее действия зависит от времени суток и времени года. Наибольшая она при работе телефоном на четырехметровую штыревую антенну зимой днем: 15 км в движении и до 20 км на стоянке. Ночью, особенно летом, возрастает уровень помех и дальность связи падает до 7 и 9 км соответственно. При работе телеграфом дальность возрастает в 1,5-2 раза. При использовании укороченной антенны она, естественно, меньше. Радиостанция 9РС работает на передачу только телефоном, а на прием телефоном и телеграфом. Приемо-передатчик с блоком питания крепится кронштейнами к левому и заднему листам башни слева и сзади от сиденья командира. С 1952 г при капитальном ремонте вместо радиостанции 9PC устанавливалась радиостанция 10РТ-26Э, которая работает телеграфом также и на передачу.

Танковое переговорное устройство ТПУ-З-БИС-Ф (с 1952 г замененное на ТПУ-47) состояло из трех аппаратов – для наводчика, командира танка и механика-водителя.

Предназначено оно для связи между ними, а для командира и наводчика через радиостанцию и с внешними корреспондентами.

Внутри танка крепятся два ручных углекислотных огнетушителя. Комплект же запасных частей, инструментов и принадлежностей размещаются как внутри, так и снаружи. К нему относятся – брезент, буксирный трос, ящик с орудийным ЗИП, по два запасных трака – с гребнем и без него, пальцы траков гусениц, шанцевый инструмент и т.д. На корме танка уже после войны устанавливались две дымовые шашки БДШ.

Несколько слов о работе членов экипажа. Механик-водитель размещается на регулируемом по высоте сиденье. Перед ним в верхнем лобовом листе имеется люк, закрываемый броневой крышкой. В крышке установлены два неподвижных перископа. Для того, чтобы иметь больший угол горизонтального обзора, призмы перископов расположены под углом к продольной оси танка. Снизу призмы закрыты защитным стеклом – благодаря ему осколки поврежденной призмы не поранят глаза водителя. После войны над защитным стеклом и на внутренней поверхности брони над перископами ставили мягкие налобники, защищающие голову механика- водителя от ушибов.

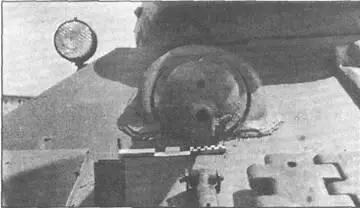

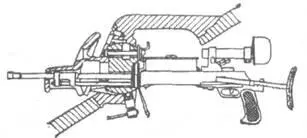

Установка пулемета ДТ в лобовом листе корпуса

Перед механиком-водителем находятся следующие механизмы и приборы: левый и правый рычаги управления, правее правого рычага – кулиса коробки передач, чуть левее, внизу – рукоятка ручной подачи топлива. Далее влево – педаль подачи топлива, педаль тормозов с защелкой. Под левой ногой водителя – педаль ГФ. На внутренней части лобового броневого листа ниже люка расположен щиток с контрольными приборами. А еще ниже – два баллона со сжатым воздухом для воздушного запуска двигателя. Слева на бортовой стенке щиток электроприборов, кнопка стартера, тахометр (показывает число оборотов двигателя) и спидометр. Ниже их – огнетушитель и пр.

Справа от механика-водителя размещается пулеметчик. Он ведет огонь из лобового пулемета марки ДТ (после войны сменен на ДТМ). Пулемет вставлен в шар, который крепится в специальном гнезде в верхнем лобовом листе корпуса. Пулеметчик использует телескопический прицел ППУ-Х-Т. Стрельба ведется короткими очередями (2-7 выстрелов) на расстоянии 600-800 м только по групповым живым целям. Пулемет имеет автоматику с использованием энергии отводимых пороховых газов. Чтобы не допускать загазованности внутри танка, пулемет установлен так, что отверстие газового поршня вынесено наружу под подвижный броневой щиток. Пулемет не имеет приклада. Стрельба ведется нажатием на спусковой крючек.
