Разработка первых отечественных ПТРК началась в 50-х годах и была обусловлена рядом причин. Основными причинами создания ПТУР являлись: большое рассеивание артиллерийских кумулятивных (КС) и бронебойных подкалиберных снарядов (БПС), малые дальности поражения в сочетании с недостаточной бронепробиваемостью. Рассеивание происходит от многих причин, например, от разнообразия начальных скоростей снарядов, вследствие различия масс снарядов и метательных пороховых зарядов, химических свойств пороха, его температуры и плотности заряжания, а также от точности изготовления стволов (все они имеют пространственную кривизну) и износа их каналов в процессе стрельбы. Максимальное значение бронепробивного действия, достигаемое в результате использования современных технологий, составляет 500 мм для 125-мм кумулятивных снарядов и 600 мм для 125-мм бронебойных подкалиберных снарядов. Читатель может заметить, что бронепробиваемость современных 125-мм боевых частей ПТУР, имеющих тонкостенный корпус, превышает 700 мм. Меньшая величина бронепробивного действия КС объясняется, главным образом, тем, что при значительной толщине стенок цилиндрической части корпуса кумулятивного артснаряда нельзя сформировать оптимальные параметры фронта детонационной волны, взаимодействующей с медной облицовкой. Поэтому значения бронепробивного действия современных артиллерийских кумулятивных снарядов не превосходят 500 мм. Второй важной причиной начала создания отечественных ПТРК является организация аналогичных работ за рубежом (ПТУР SS-11, Франция; «Кобра» 810, ФРГ и др.).

Отечественные ПТРК подразделяются на переносные, возимые и возимо-переносные. Заметим, что к переносным относятся ПТРК («Метис», «Фагот», «Конкурс»), предназначенные для усиления противотанковой обороны пехотных подразделений и имеющие небольшую массу. К возимым относятся ПТРК (самоходные, вертолётные, танковые и др.), установленные на носителях и используемые для выполнения боевых задач только с борта носителя. И, наконец, существуют возимо-переносные ПТРК, которые используются как вооружение, установленное на носителе, и, будучи снятыми с него, могут служить в качестве переносного (например, ПТРК «Корнет»). Для случая применения возимого в качестве переносного ПТРК имеется «тренога», на которую устанавливается прицельный прибор с элементами крепления пусковой установки. «Переквалификация» возимого ПТРК в переносной требует времени не более одной минуты.

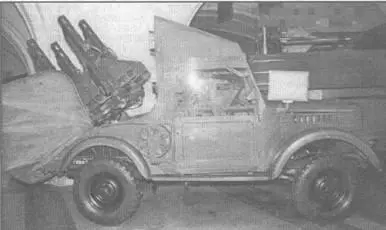

Боевая машина 2П26 комплекса «Шмель»

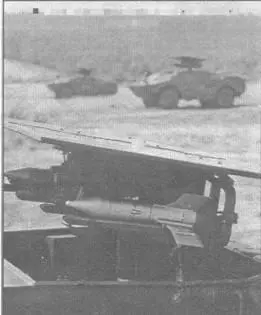

Боевые машины комплекса «Малютка» на учениях

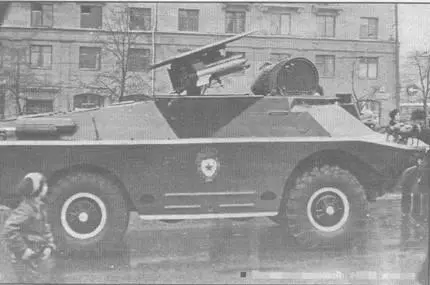

Боевая машина с ПТУ Малютка

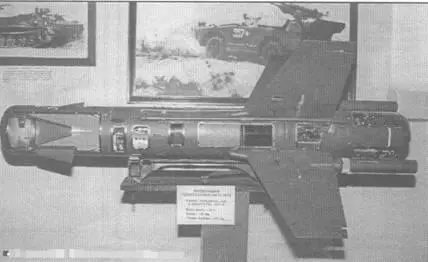

Ракета ЗМ17П комплекса Фаланга

Основой для успешного развития работ по созданию отечественных ПТУР послужил достигнутый к тому времени уровень науки и техники в области систем управления, аэродинамики, газодинамики, физики взрыва (теория кумуляции), а также высокий потенциал отечественной оборонной промышленности. Создание ПТРК позволило резко повысить вероятность попадания, дальность стрельбы и эффективность поражающего действия. В зависимости от типа используемой системы управления ПТУР принято подразделять на три поколения. Заметим, что система управления ракетой представляет собой сложный технический комплекс, состоящий из большого количества взаимосвязанных элементов наземной и бортовой аппаратуры. Сюда входят оптико-электронные блоки определения положения цели и ПТУР, блоки формирования и передачи команд, блоки приёма и раскладки команд, силовые приводы, рули и др.

ПТРК первого поколения имели ручную систему управления, при которой наводчик с помощью прицела должен следить одновременно за ракетой и целью, вручную вырабатывая команды управления, передаваемые ракете по проводам. Главный недостаток этой системы – требование большого опыта и натренированности наводчиков и невозможность увеличения скорости ракеты. К первому поколению отечественных ПТРК относятся «Шмель», «Малютка», «Фаланга» с ручными системами управления (табл.1). В ракетах «Шмель» и «Малютка» передача команд на борт ракеты осуществлялась по проводам, а в ПТУР «Фаланга» – по радиоканалу. Основными трудностями при создании первого поколения ПТРК являлось обеспечение устойчивого управляемого полёта ракеты и точности её попадания в цель в боевых условиях, что требовало проведения специальных жёстких отборов операторов и их длительного обучения с помощью тренажёров. Что собой представлял такой тренажёр? Современный читатель часто играет с помощью компьютера, и иногда у него не хватает способностей справиться с условиями трудной игры. Так вот, тренажёр для наводчиков ПТРК первого поколения и представлял собой своеобразный компьютер, на котором удавалось выиграть немногим. «Играющий» должен был с помощью специальной рукоятки совмещать прицельную марку с движущейся целью, передавать команды ракете, уточняя траекторию её полёта. Принимая во внимание динамику этого быстропротекающего процесса, особенно опасно было передать неточную команду ракете, изменяющую её отклонение в сторону поверхности грунта, что незамедлительно приводило к удару её о землю. В реальных условиях (даже после тренировки) немногие и способные могли обеспечить попадание ракеты в цель.

К одной из особенностей первого поколения отечественных ПТРК следует отнести широкое применение полимерных материалов в конструкции ракеты «Малютка», что было отражением проводимого в то время в стране курса на химизацию народного хозяйства. Выполненный из пластмассы корпус этой ракеты сделал её «радиопрозрачной» и из-за отсутствия электронной защиты взрывательных устройств подверженной воздействию электромагнитных сигналов.
