Загрузка боекомплекта в боевую машину 9М22

Переносная ПУ с ракетой 9М14 в боевом положении

Компоновочная схема ракеты 9М14М (9М14) комплекса «Малютка»

1 боевая часть; 2-двигательная установка; 3-катушка; 4 – крыльевой отсек; 5 – рулевая машинка; 6-гироскоп; 7-трассер;

На направляющих установлено 6 снарядов, кроме того, еще 8 снарядов помещено в боеукладке. В походном положении пакет направляющих со снарядами опущен, а в боевом положении пакет поднимается с помощью гидропривода. Время перехода из походного положения в боевое с гидроприводом – 20 сек, а вручную – 2,5 мин. Расчет состоит из двух человек: оператора (он же командир) и водителя. Скорострельность – 2 выстр./мин. Установка шести снарядов на направляющие осуществляется вручную и занимает около минуты. Угол горизонтального наведения-28-40°. Угол вертикального наведения-0°; +2°75". Скорость горизонтального наведения – 8 град./с, а вертикального – 3 град./с.

ПТУР 9М14М "Малютка" была установлена на боевой машине пехоты БМП-1, серийно выпускавшейся с 1966 г. В боекомплекте БМП-1 имелось 4 снаряда 9М14М, вручную подаваемые расчетом на ПУ. Кроме того, предпринимались попытки устанавливать ПТУР "Малютка" на башни танков ПТ-76, Т-62, Т-10М и другие, однако "Малютка" на наших танках не прижилась. Пробовали установить "Малютку" и на вертолет Ми-1М. На вертолете было 4 снаряда 9М14.

ПТУР "Малютка" широко экспортировалась в десятки стран мира. В 1973 г. в ходе арабо-израильской войны ракетами "Малютка" было поражено свыше 800 израильских танков. Другой вопрос, что ближневосточные равнины представляют собой идеальное место на земле для применения ПТУР.

(Продолжение следует)

М48А2С 12-ой танковой дивизии бундесвера. Западная Германия, учения «Рейнфорджер», 1970 г.

М48АЗ 3-го отдельного танкового батальона корпуса морской пехоты США. 1975 г.

М60А2

М60А1 4-го отдельного танкового батальона корпуса морской пехоты США. Форт Ирвин, 1984 г.

Опытный М60АЗ с башней танка М1А2 для армии Турции. 1998 г.

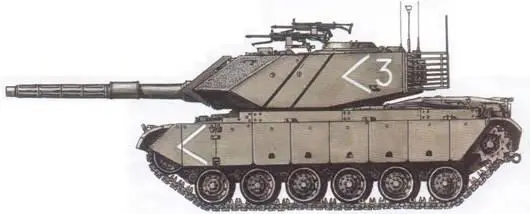

Израильский танк «Сабра». 1999 г.
