МТ-ЛБ – многоцелевой легкобронированный транспортёр; ПТП – противотанковая пушка.

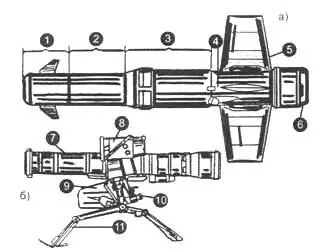

Рис.2 Переносной ПТРК второго поколения «Конкурс» с ракетой 9М13

а) ПТУР 9М13 1 -блок рулевого управления; 2-боевая часть; 3-аппаратурный отсек (гироскоп, раскладчик команд, аккумуляторная батарея, катушка с проводом); 4-двигательная установка; 5-стабилизатор; 6 – источник оптического излучения

б) Переносная ПУ 9П135 7 – ТПК с ПТУР; 8-оптический координатор; 9-наземная аппаратура управления; 10-прицел; 11 -тренога

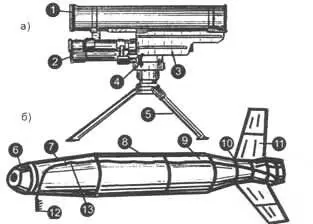

Рис.3 ПТРК второго поколения «Метис-2»

а) Переносная ПУ 1 – ТПКсПТУР; 2-оптический координатор; 3-наземная аппаратура управления; 4 -прицел; 5-тренога

6) ПТУР 9М131с тандемной БЧ 6-блок рулевого управления; 7 – аппаратурный отсек с предзарядом; 8-двигательная установка; 9-кумулятивная БЧ (основной заряд); 10-отсек с катушкой провода и оптическим излучателем; 11 -стабилизатор; 12 – разъем стыковочного кабеля; 13 – стыковочный кабель

Применение полуавтоматических систем управления позволило резко снизить нагрузку на оператора, сводящуюся к удержанию марки прицела на цели; все остальные функции выполнялись наземной аппаратурой комплексов.

Положительной особенностью ПТРК второго поколения является размещение ракет в транспортно-пусковом контейнере (ТПК). ТПК, готовый к боевому применению, хранится, транспортируется и устанавливается на носитель. Техническое состояние ракеты контролируется без извлечения её из контейнера. Использование ТПК упрощает конструктивное оформление размещения ракеты на различных носителях, повышает её сохранность и боеготовность.

Важной особенностью большей части образцов ПТУР второго поколения является наличие одного канала управления, а чтобы использовать функционирование этого канала в двух плоскостях, ракете придавалось вращательное движение. Этим приёмом удавалось несколько сократить массу аппаратуры управления на борту ракеты и занимаемый ею объём.

Боевая машина 9П32 с ракетами 9М17

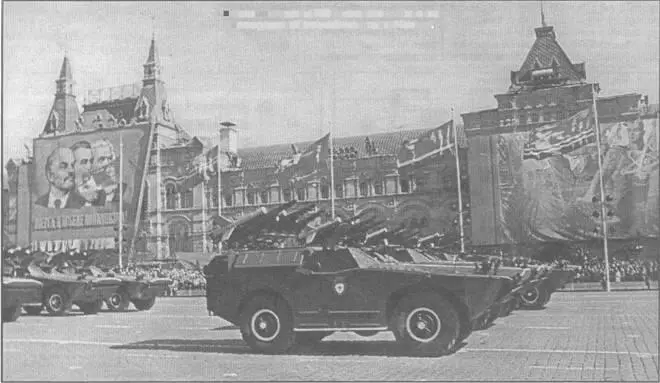

Боевые машины 9П32 комплекса «Фаланга" на параде на Красной площади в Москве.

Существующие противотанковые пушки и гранатомёты не обеспечивают в полной мере поражение современных танков. По этой причине пехотные подразделения усиливаются специальными переносными ПТРК, которые по сравнению с противотанковыми пушками и гранатомётами имеют меньшее рассеивание и более высокое поражающее действие, а также большие маскировочные возможности. Семейство ПТРК «Метис» является типичным в ряду переносных комплексов. Переносной ПТРК (рис.3) ротного звена «Метис-2» (масса пусковой установки – 10 кг; масса контейнера с ракетой – 13,8 кг) предназначен для поражения современных бронированных целей с динамической защитой (ДЗ), а также огневых точек и других малоразмерных целей. На вооружении сухопутных войск имеется переносной ПТРК батальонного звена «Фагот- М», отличающийся от ПТРК «Фагот» наличием тепловизионного прибора наблюдения и прицеливания, который представляет собой оптико-электронный прибор пассивного типа с оптико-механическим сканированием, работающий по собственному тепловому излучению объекта.

Сравнительные характеристики современных переносных ПТРК представлены в табл.5. Управление ракетами «Фагот», «Метис-2», «Конкурс-М», а также модернизированной «Малютка-2» осуществляется с помощью проводной связи. Используемый для этой цели провод имеет две изолированные друг от друга металлические жилы. Масса погонного метра этого провода равна 0,18 г. Масса провода ракеты «Конкурс-М» для стрельбы на 4 км составляет 740 г, что вызывает определённое недоумение в современных условиях развития радиоэлектроники. Модернизация не обошла и ПТУР «Конкурс-М» (9М113). После модернизации на ракете установлена тандемная БЧ с бронепробиваемостью 700 мм.

ПТРК «Корнет» (масса пусковой установки – 19 кг, масса ТПК с ракетой – 27 кг) применяется в качестве переносного в случае «снятия» его с носителя. Сравнение весовых характеристик этого комплекса, например, сданными переносного ПТРК «Метис-2» свидетельствует, что он более подходит в качестве возимого. Ракета комплекса «Корнет» оснащена также боевой частью термоборического действия, которая представляет собой боеприпас, снаряженный объёмно-детонирующей смесью. Известно, что осколочное действие различных боеприпасов оказывается неэффективным по целям, которые экранированы либо преградами, либо рельефом местности. В этом случае боевая часть «Корнет» за счёт распыления углеводородного состава с зарядом обычного взрывчатого вещества с образованием в воздухе аэрозольного облака, затекающего в укрытие, окопы и другие сооружения с последующим его подрывом и действием ударной волны эффективно поражает укрытую живую силу. Включение в боекомплект «Корнет» и ряда других комплексов ракет с кумулятивными и объёмно-детонирующими БЧ позволяет повысить универсальность и многофункциональность боевого применения этих образцов оружия. Оснащение мотострелковых взводов, рот и батальонов переносными ПТРК позволяет существенно повысить эффективность и устойчивость противотанковой обороны этих подразделений.

(Поодолжение следует)

Александр Широкорад

В годы Второй мировой войны произошло значительное увеличение толщины брони танков, и, соответственно, возросли калибр и вес противотанковых орудий. Если в начале войны использовались противотанковые пушки (ПТП) калибра 20- 45 мм, то в конце войны калибр ПТП находился в пределах 85-128 мм. В 1943-1944 гг. советские специалисты исследовали 726 случаев подбития наших средних и тяжелых танков и САУ германскими ПТП калибра 75 и 88 мм. Исследование показало, что на дистанции свыше 1400 м из 75-мм ПТП было подбито 4,4% танков, а из 88-мм – 3,2% танков (за 100% принято число танков, подбитых из пушек данного калибра на всех дистанциях).
