Большим недостатком танкеток был малый угол обстрела установленного в лобовом щите корпуса пулемета. Вывод напрашивался сам собой – установить на машину башню кругового вращения. Этим занялось КБ Бронетанковых войск WIBI. В 1933 году прототип TKW (W – от слова wieza – башня) проходил испытания. Высота корпуса ТК-3 была снижена и переделано боевое отделение. Для водителя пришлось установить броневой колпак с люком в его крыше. В ней устанавливался перископ конструкции Р.Гундляха (позднее в английской армии он получил обозначение Mk.IV). В башне новой конструкции помещался 7,92-мм пулемет обр. 1930 года. Испытания показали недостаточный обзор из танкетки и неудовлетворительную вентиляцию. При длительной стрельбе стрелок буквально задыхался от пороховых газов.

Новый прототип получил башню улучшенной конструкции со специальным вентиляционным ходом, защищенным бронеколпаком. По новому была сконструирована установка пулемета "Гочкисе" калибра 7,92 мм.

Всего в 1933-1934 гг. построили шесть TKW обоих вариантов. Предпочтение было отдано легкому танку PZInz. 140.

Боевая масса TKW – 2,8 т. Двигагель – "Польский Фиат"122ВС.

ТК-1

ТК-2

ТК-3

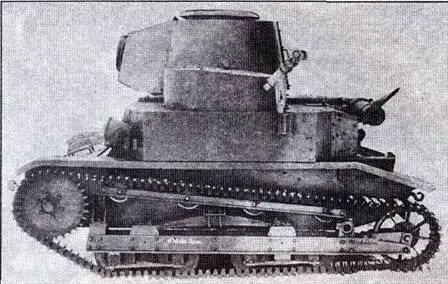

Опытная танкетка TKW

Первый прототип TKW (вверху) и модернизированный TKW

В качестве эксперимента на одной танкетке ТК-3 установили вместо пулемета 20-мм автоматическую пушку "Эрликон". Эксперимент оказался неудачным.

База ТК-3 послужила также для изготовления САУ 'ГКО (D – от dzialo – пушка).

Недостатки танкетки ТК-3 были очевидны с самого начала. Их было немала: неудачная установка пулемета, теснота внутри, слабая защищенность, жесткая подвеска и пр. И вот в январе 1933 г. BS PZInz. начало проектные прикидки по новой танкетке. Работы шли при участии и под контролем ВК Вг. Рапс. WIBI. Проект PZInz. предусматривал серьезные переделки, что потребовало бы и время и затрат. Он был отвергнут, однако все же сочли нужным сохранить, по крайней мере, удачные решения конструкции ТК-3.

По новому проекту 15 июня 1933 г. опытные мастерские PZInz. изготовили прототип танкетки сначала названной STK, потом "легкий быстроходный танк обр. 1933 года" и, наконец, TKS. В чем же заключалось отличие TKS от ТК-3? Прежде всего увеличилась толщина брони. Она составила 8-10 мм в лобовых, бортовых и кормовых частях корпуса и 3-5 мм на крыше и в днище. Изменена форма передней части корпуса: стрелок получил своего рода рубку, где уже в новой установке помещался 7,92- мм пулемет обр. 1925 года (в машине первых выпусков обр. 1930 года) с горизонтальным углом обстрела 48° и вертикальным 35°. Более многогранной стала конструкция верхней части корпуса – броневые листы устанавливались под углом, повышавшим пулестойкость. Были усилены элементы подвески, расширена гусеница и, хотя масса выросла у машин первых серий до 2,57, а более поздних до 2,65 т, среднее удельное давление снизилось до 0,43 кг/см 2 . Двигатель "Польский Фиат" АС 122 мощностью 42 л. с. обеспечивал скорость по шоссе 40 км/ч. Запаса горючего (60 л) хватало на 180 км движения ио шоссе и 110 км на местности.

Первая партия из 20 TKS поступила в войска в сентябре 1933 г. 22 февраля 1934 г. TKS была официально поставлена на серийное производство. Всего их было выпущено около 280 единиц с распределением по годам: 1934 год – 70, 1935 год – 120, 1936 год – 90. Даже в самих польских источниках нет единого результата но выпуску танкеток TKS (и ТК-3). Приведем данные двух источников: по данным одного произведено 300 ТК, 280 TKS включая TKF, по другому – 275 ТК, 18 TKF, 4 TKD, 263 TKS. Приводилась еще и общая сумма 574 единицы ТК, TKS, TKF.

Перед самым началом войны предпринималась попытка усилить вооружение TKS, а также и ТК-3. По одной машине каждого типа получили 20-мм автоматическую пушку польской конструкции. После завершенных в январе 1939 г. испытаний новый образец был принят на вооружение и выдан заказ на изготовление 100 (или даже 150) единиц к январю 1940 г. До начала войны завод PZInz. в Урсусе успел изготовить лишь 10 экземпляров, поступивших в отдельную разведывательную роту 10-й кавалерийской бригады. Масса танкетки – 2,8 т.

Отметим еще некоторые попытки модернизации танкетки TKS. В 1938 году изготовили один образец, названный TKS-B с бортовыми фрикционами. Ленивец был опущен до земли для увеличения длины опорной поверхности. На базе TKS была создана опытная САУ TKS-D и выпускались артиллерийские тягачи.

Опытный образец танкетки TKS

Устройство танкетки TKS

К каркасу на заклепках крепились броневые листы толщиной 8-10 мм (днище – 5, крыша – 3 мм). Внутри никакого разделения на отделения не было. Двигатель и главный фрикцион располагались по продольной оси корпуса. По обе стороны ничем не защищенного двигателя находились сидения: слева водителя, справа – стрелка-командира. Впереди помещалась силовая передача автомобильного типа: сцепление, коробка передач (три передачи вперед и одна назад), дифференциальный механизм поворота с ленточными тормозами, полуоси которого соединены с ведущими колесами. Перед водителем размещались педали управления и штурвал механизма поворота. Спереди, сзади и сбоку стрелка – коробки с патронами. Внутрь танкетки можно было проникнуть через два люка в крыше с двухстворчатыми крышками.

Прототип TKS с пулеметом обр. 30 г.

Серийная TKS с пулеметом обр. 25 г.

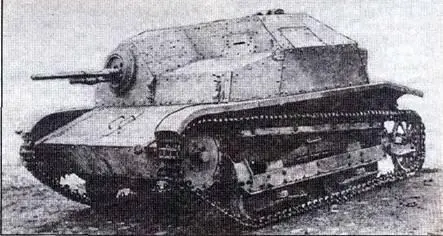

Прототип ТК с 20-мм пушкой

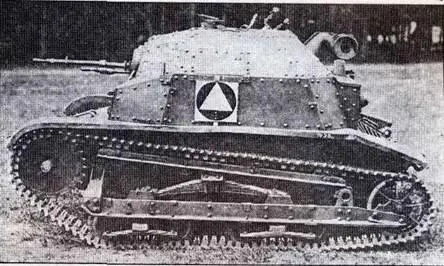

Прототип TKS с 20 мм пушкой обр. 38 г.

Прототип танкетки TKS-B

Танкетка TKS
