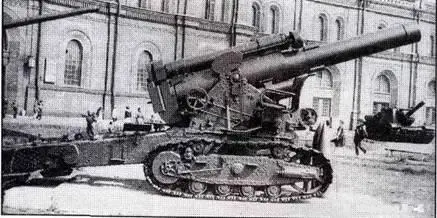

Мортира Бр-5

В отчете о сравнительных испытаниях ствольных повозок Бр 10иБ-29от7 августа 1938 года не без основания было сказано: «Обе повозки плохи и не отвечают предъявленным требованиям». Работы по созданию новых ходовых частей как к лафету Б 4, так и новых ствольных повозок, в 1936-1941 гг. велись на многих заводах. Так, в 1937 году на заводе «Баррикады» был изготовлен опытный образец гусеничного хода для лафета Б-4, получивший индекс Бр 7. Однако он не выдержал полигонных испытаний и дальнейшей отработке не подлежал.

С 25 ноября по 30 декабря 1939 года проходила войсковые испытания 203-мм гаубица Б 4 с новым гусеничным ходом лафета Т-117. Гаубица Б-4 на Т-117 прошла 962 км за трактором «Ворошиловец» со средней скоростью 8-14 км/час, максимальная скорость на отдельных участках достигала 25 -30 км/час. По сравнению со старым гусеничным ходом Т 117 имел следующие преимущества: меньшее удельное давление на грунт, выше проходимость и скорость движения, система была более устойчива на походе и при стрельбе. Недостатками Т 117 являлись: больший на 1330 кг вес хода и недостаточная прочность траков. По результатам испытаний комиссия сделала вывод: Т 117 полигонные испытания выдержал, но этих испытаний недостаточно для принятия его на вооружение, надо провести дополнительные полигонные испытания в весенне-летних условиях. На вооружение гусеничный ход Т-117 так и не поступил. В 1939 году заводом «Баррикады» была создана колесная ствольная повозка Бр-15. Заводские испытания Бр-15 прошла с 28 апреля по 7 мая 1940 года. Вес Бр- 15 без ствола составлял 5650 кг (с укладкой 6090 кг). По сравнению с Бр-10 у Бр-15 была увеличена ширина шин задних колес, а у передних колес диаметр увеличен с 900 до 1250 мм, клиренс увеличен с 310 до 410 мм.

На заводских и полигонных испытаниях повозка Бр-15 показала лучшую проходимость, чем Бр 10 и была рекомендована к принятию на вооружение при условии переделки тормозов.

Но на вооружение Бр 15 принята не была. Да и вообще, имея буксируемый триплекс на гусеничном ходу, существенных улучшений в маневренности и скорости возки добиться было нельзя. И что толку, если колесная ствольная повозка сможет двигаться в 2 раза быстрее, чем лафет на гусеничном ходу? Кардинальным решением вопроса мог стать только переход триплекса на новый колесный лафет.

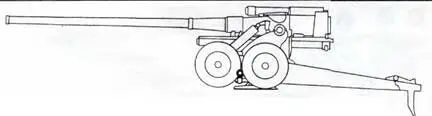

Эскиз 152-мм пушки дуплекса М-50

История проектирования триплекса М-50

Неудовлетворительная маневренность лафета Б-4 заставила ЛУ наряду с попытками модернизировать этот лафет начать проектирование принципиально нового колесного лафета. 8 февраля 1938 года ЛУ утвердило тактико-технические требования на разработку 203 мм гаубицы и 152-мм пушки на едином лафете (дуплекса). Лафет и ствольная повозка должны быть на колесах и быть едиными для обеих систем. Качающиеся части орудий. баллистика и боеприпасы должны быть взяты от 152 мм пушки Бр-2 и 203-мм гаубицы Б 4.

ЛУ заключило с заводом № 172 договор на разработку проекта дуплекса со сроком сдачи в мае 1939 года. Опытный образец планировалось изготовить в ноябре 1939 года. В Перми дуплексу присвоили заводской индекс М 50 и этим ограничились, ссылаясь на занятость конструкторов проектированием 107-мм дивизионной пушки М 60 и 203-мм корпусной гаубицы М-40. К работе над М 50 на заводе вернулись лишь в начале 1940 гола. 9 июня 1940 года ЛУ- потребовало от завода № 172 обеспечить наложение на лафет еще и тела 280 мм мортиры Бр-5, то есть дуплекс превратился в триплекс.

Для ускорения работы над М-50 в 1940 году на ЛНИОПе были испытаны 220 мм гаубица фирмы Шкода и 211 -мм немецкая мортира. В конце концов, завод № 172 разработал проект триплекса М 50. Лафет имел раздвижные клепаные станины. На первой повозке находился ствол и поддон (поворотный круг), на другой – лафет. При переходе в боевое положение лафет наезжал на поддон. Тем не менее, пассивное сопротивление КБ завода № 172 принесло свои плоды, и к 22 июня 1941 года триплекс М 50 был готов только на бумаге. Чтобы исправить положение ГАУ попыталось привлечь к проектированию триплекса заводы № 352 (Новочеркасск) и Уралмаш, но и те ничего не сделали или не хотели делать. [Табл.79]

История модернизации лафетов

Разработка проекта лафета для 203 мм гаубицы Б-4 была проведена на заводе «Баррикады» в инициативном порядке под руководством Сергеева Г.И. Технический проект нового лафета закончили в апреле 1954 года, а уже в декабре 1954 года два опытных лафета с установленными на них 203 мм гаубицей Б-4 и 152-мм пушкой Бр-2 были поданы на испытания. Новый колесный лафет был принят на вооружение в 1955 году. 203 мм гаубица на новом лафете получила индекс Б-4М. 152-мм пушка Бр-2М. а 280-мм мортира- Бр-5М. Новые тела гаубиц, нушек и мортир не производились, происходила лишь замена лафетов.

Устройство лафетов

Модернизация главным образом заключалась в замене гусеничного хода колесным, что позволило значительно увеличить подвижность и маневренность этих орудий. Ниже приводятся описания Б 4М и Бр 2М, но основные механизмы имеют одинаковое устройство и для мортиры Бр 5М.
