В модернизированных орудиях повышена живучесть ходовой части и осуществлена нераздельная возка на одной повозке. В связи с этим отпала необходимость комплектации каждого орудия ствольной повозкой Бр-10. Баллистические характеристики модернизированных орудий и выстрелы к ним не менялись.

1 – корпус; 2 – ведущий поясок; 3 – разрывной заряд; 4 – взрыватель; 5 – ввинтное дно; 6 – запальный стакан; 7 – привинтная головка; 8 -шашки ВВ

Б 4М и Бр-2М перевозились в нераздельном виде с оттянутым стволом штатным тягачом АТТ. Наибольшая скорость возки:

– по шоссе до 35 км/час; по грунтовым дорогам и булыжнику до 20 км/час;

– по пересеченной местности, пашне до 12-15 км/час.

На дистанции 3-5 км орудия можно перевозить с неоттянутым стволом со скоростью 8-10 км/час.

В боевом положении орудие устанавливалось на два поддона и закреплялось растяжками. Перевод орудия из походного положения в боевое и обратно мог быть произведен непосредственно в орудийном окопе.

Угол горизонтального наведения ±4° в каждую сторону от среднего положения верхнего станка. Для большего поворота использовался механизм разворота, прикрепляемый в хоботовой части орудия и в брусе, который позволял увеличить угол горизонтального наведния до ±10° без изменения положения бруса.

Колея переднего и заднего ходов имели размер 1350 х 380 мм. Резиновая шина внутри заполнялись губчатой резиной. Задний ход состоял их двух независимых ходов – правого и левого, которые надевались на боевую ось орудия. По устройству правый и левый хода одинаковые. Каждый ход представлял собой продольную параллелограмно-балансирную подвеску на 2 колеса. Подрессоривание было выполнено по принципу независимой подвески каждого колеса с применением торсионных валиков, расположенных в шарнирах параллелограмма.

Для перехода из походного положения в боевое требовалось:

– перевести ствол в боевое положение и соединить его с противооткатными устройствами;

– орудие опустить на поддон, колеса поднять;

– вырыть ролик под сошник и брус;

– отрыть котлован для помещения казенника при откатах при стрельбе на больших углах возвышения;

– закрепить орудие растяжками.

Стрелять из орудий при касании колес грунта запрещалось.

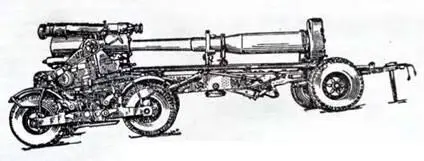

203-мм гаубица Б-4М в походном положении

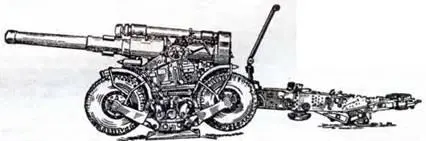

203-мм гаубица Б-4М в боевом положении

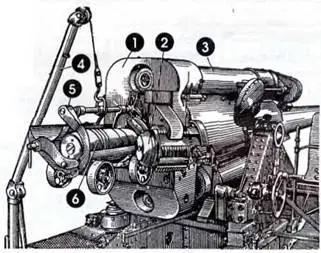

Навешивание кокора на гаубице Б-4М

1 – казенник;

2 – затвор;

3 – цилиндр тормоза отката;

4 – кран для заряжания;

5 – кокор;

6 – снаряд

А. Бахметов, Г. Кандрашин, Ю. Спасибухов

В ноябре 1939 года коллектив Харьковского завода, в конструкторском бюро танкостроения которого в работал Михаил Кошкин доложил ЦК, что советские танкостроители создали танк, равного которому по боевым качествам нет в мире. Перед Новым 1940 годом на завод поступило задание Наркомата машиностроения за четыре месяца сделать установочную партию – одиннадцать танков Т-34. К началу марта 1940 года на сборке находились последние четыре танка установочной партии. А в конце марта начался знаменитый пробег танков Т 34, в сложную для боевых машин весеннюю распутицу, из Харькова в Москву на правительственный смотр новейших танков.

Отлично зарекомендовав себя на различных этапах разнообразных и сложных испытаний, славные «тридцатьчетверки» возвращались, опять же своим ходом, в Харьков для доработок и усовершенствования. Во время этого пробега в осеннюю сырую и ветренную погоду Кошкин М.И. простудился и 26 сентября 1940 года его не стало. Еще Генеральный штаб вермахта только начал разрабатывать варианты плана «Барбаросса», еще девять месяцев оставалось до нападения фашистов на нашу страну, а Михаил Ильич Кошкин уже пал за ее свободу, за ее победу – пал одним из первых солдат Великой Отечественной войны.

Много славных страниц написано о Михаиле Ильиче и приводимые ниже воспоминания о результатах испытаний его детища – среднего русского танка Т-34, проведенные в сложные военные и послевоенные годы, являются еще одной лептой в память о выдающемся конструкторе и прекрасном человеке.

Осенью 1942 года в США для ознакомления и испытаний были направлены танки Т-34 и КВ-1. Танки прибыли на Абердинский полигон (штат Мериленд) 26 ноября 1942 года. С 29 ноября 1942 года были начаты их испытания, продолжавшиеся до сентября(танк Т 34) и ноября 1943 года (танк КВ I).

Отчет доклад по испытаниям танка Т 34 утвержден полковником G.S. F.ddy – начальником Управления материально технического снабжения, подполковником G.B.Garrett – начальником отдела иностранного оборудования и капитаном J.V.KIima – офицером испытателем Управления.

Отчет-доклад об испытании танка КВ 1 утвержден фактическим начальником Управления полковником J.E. Simon, подполковником G.B. Garrett и капитаном J.V. Klima.

Испытания танков проводились но объединенной программе С.0.451.35/ 3864(R) – 451.21/723, разработанной американскими военными специалистами Абердинского полигона. Вследствие выхода из строя двигателей после 72,5 часа работы (танк Т 34) и 66,4 часа работы (танк КВ-1) не были выполнены следующие разделы программы:

– стендовые испытания двигателя;

– определение глубины преодолеваемого брода;

– преодоление подъемов.

Испытания танка Т-34 проводил офицер испытатель W.C.Ckristopher, он же, совместно со старшим лейтенантом Y.D.Sewell, проводил испытания танка КВ-1. Испытаниями руководил капитан N.S.Trumbl.

Программы испытаний танков Абердинским полигоном, в части объема, в сравнении с нашими программами полигонных испытаний принципиальных отличий не имели. Полнота специальных и лабораторных испытаний танка в целом и его агрегатов была обеспечена развитой материально-технической базой.

В приведенных ниже оценках отдельных узлов, агрегатов и танков в целом (иногда противоречивых), сохранен, по возможности, американский стиль изложения.

За время испытаний танком всего было пройдено 418 миль (665км), из них:

а) по шоссе – 209 миль (336 км);

б) по гравийной дороге – 3 мили (5 км);

в) по пересеченной местности – 201 миля (324 км).

Двигатель за это время всего проработал 72,5 часа, из которых – 58,45 часа под нагрузкой и 14,05 часа без нагрузки.

Всего при прохождении 665 км в период с ноября 1942 года по сентябрь 1943 года произошло 14 поломок и не исправностей.
