Однако, выпуск партии самолетов для небольших по численности голландских ВВС мог и не окупить затрат на проектирование и запуск в производство нового истребителя. "Фоккер" традиционно ориентировалась на экспорт значительной части своей продукции. Руководство фирмы сочло, что машина, подобная D.XXI, способна найти сбыт в небольших странах, которые не могут позволить себе купить дорогую и сложную современную технику, а нуждаются в простых и дешевых самолетах. Поэтому Шацки предложили сразу заложить в проект многовариантность мотоустановох и вооружения, чтобы в наибольшей мере удовлетворить возможным требованиям потенциальных заказчиков. При этом базовая конструкция должна была быть в максимальной степени унифицирована с истребителем, заказанным для Ост-Индии.

В итоге спроектировали очень "консервативный" моноплан с низкорасположенным крылом. Основой фюзеляжа стала ферма, сваренная из труб хромомолибденовой стали, закрытая в передней части съемными панелями из легкого сплава "электон". а в задней – обшитая полотном. В передней части фюзеляж имел круглое сечение, в задней – эллиптическое. Кабина летчика располагалась посередине машины, отапливалась горячим воздухом и полностью закрывалась прозрачным фонарем из триплекса и плексигласа. Для посадки летчика средняя секция фонаря раскрывалась по продольной оси, и левая часть откидывалась не петлях вниз. В аварийной ситуации ее можно было сбросить совсем. За сиденьем пилоте несущая ферма фюзеляжа была развита вверх, образуя противокапотажную раму.

Крыло трапециевидной формы с округлыми законцовками имело два коробчатых лонжерона из спрюса (орегонской сосны) и фанерные нервюры (часть из них – кессонного типа). Обшивка носка выполнялась из "электона". а дальше – из фанеры. пропитанной бакелитовой смолой (что-то вроде нашей "дельта-древесины"). Крыло несло посадочные щитки и элероны (стальной каркас, обтянутый полотном), крепившиеся к заднему лонжерону. На элеронах стояли флеттнеры.

Оперение имело металлический набор и целиком обтягивалось полотном. Стабилизатор снизу поддерживали подкосы, а сверху он соединялся с килем расчалками. На рулях высоты устанавливались триммеры, а на руле поворота – флеттнер.

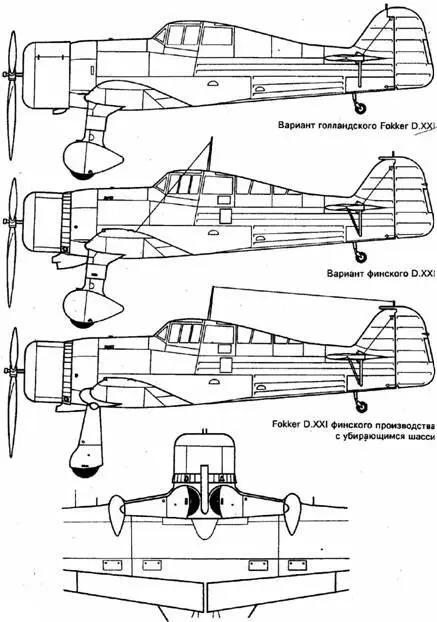

Шасси основного ("колониального") варианта D.XXI по техническому заданию было неубирающимся. Колеса прикрывались каплевидными обтекателями с небольшой подножкой для механика. Свободнонесущие стойки, тоже капотированные, имели масляно-пневматические амортизаторы. Разработали и вариант с убирающимся шасси (с гидроприводом)-стойки складывались к оси самолета с укладкой колес в ниши крыла. Хвостовое колесо во всех случаях не убиралось. Оно имело механическую связь с рулем поворота и амортизировалось пакетом резиновых пластин. Для колеса предусматривался каплевидный обтекатель, но смонтировали его лишь на одном из опытных образцов.

На D.XXI мог устанавливаться практически любой двигатель мощностью от 600 до 1100 л. с. По заданию предполагался английский мотор воздушного охлаждения Бристоль "Меркьюри" VI-S (645 л. с.) но конструкторы проработали установку на самолет и других модификаций "Меркьюри". звездообразных двигателей Бристоль "Персеус" X. Райт R-1820 "Циклон", Пратт-Уитни "Туин Уосп Джуниор", Испано-Сюиза 14 На, а также рядных V-образных Роллс-Ройс "Кестрел" IV и Испано- Сюиза 12 Ycrs. Эти моторы должны были вращать различные двух- и трехлопастные винты изменяемого шага. Смещение центра тяжести при разных двигателях компенсировалось изменением емкости переднего (перед кабиной) и заднего (за кабиной) бензобаков. Дополнительный бак можно было разместить в левом крыле. Проектом предусматривалось протектирование всех бензобаков.

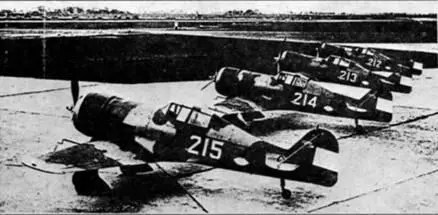

Середина сентября 1939 г. Боевая служба для голландских "Фоккеров" уже началась…

23 сентября, после ряда инцидентов, четырехцветные голландские знаки, имевшие некоторое сходство с английскими или французскими, было решено заменить так называемыми "знаками нейтралитета", хорошо различимыми даже с большого расстояния. На фюзеляже и крыльях появились оранжевые треугольники с черной окантовкой, эти же цвета окрасили руль поворота

Не меньше вариантов подготовили по вооружению. "Колониальный" D.XXI должен был нести один 7,92-мм пулемет FN-Браунинг М-36 в фюзеляже (боезапас 500 патронов) и два таких же в крыльях (300 патронов на ствол). Помимо того, существовало еще по крайней мере шесть схем размещения на истребителе двух-четырех пулеметов калибра 7.92 и 12,7 мм или сочетания их с 20-мм пушками "Мадсен", "Эрликон", "Испано", включая компоновку с установкой мотор-пушки (на моторе Испано-Сюиза 12Ycrs). Например, в проспекте фирмы на Парижском авиасалоне 1938 г. предлагались варианты с 20-мм пушкой в развале цилиндров мотора и четырьмя пулеметами калибра 7.62. 7.5 или 7.69 мм в крыле, с двумя такими пушками в крыле и двумя пулеметами в фюзеляже или двумя 12,7-мм пулеметами над мотором и двумя 7.62-мм в крыле и т. п. Еще больший выбор обеспечивался по приборам, электро- и радиооборудованию.

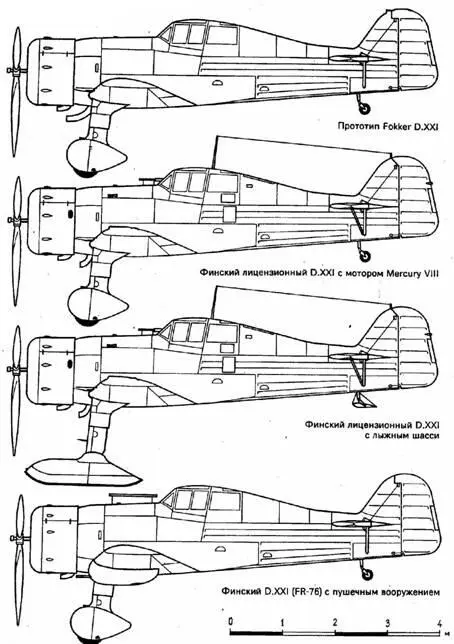

Первый опытный экземпляр D.XXI с бортовым обозначением FD-322, соответствовавший требованиям задания Ост-Индии, собрали в феврале 1936 г. На нем стоял "Меркьюри* VI-S, заключенный в удлиненный капот типа NACA с небольшими выштамповками под головки цилиндров, и двухлопастной металлический винт с шагом, изменяемым на земле. Радиостанция и задний бензобак на FD-322 не устанавливались. 27 марта на аэродроме Вельшан под Эйндховеном шеф-пилот "Фоккер" Эмиль Майнеке совершил на нем первый полет. Истребитель оказался достаточно маневренным. устойчивым, приятным в пилотировании и, несмотря на довольно посредственные летные данные, превзошел основные требований задания.

Однако основной заказчик неожиданно изменил свои планы. Министерство колоний сочло. что более эффективным средством обороны Голландской Ост-Индии станут не истребители, распыленные по сети местной ПВО. а группы бомбардировщиков, способные нанести упреждающий удар. 8 связи с этим от закупки истребителей временно отказались, а деньги потратили на заказ в США средних бомбардировщиков Мартин 139WH. D.XXI "повис в воздухе".
