Проектирование 203- мм мортиры М-4 велось в КБ завода № 172. Рабочие чертежи были подписаны в апреле 1942 года. 203-мм мортира М-4 представляла собой наложение вновь спроектированного 203-мм ствола моноблока с затвором от 203-мм гаубицы Б-4 на штатный лафет 152 мм гаубицы пушки МЛ- 20. Ствол-моноблок мортиры состоял из однослойной трубы и казенника. Ствол снабжался навинтным дульным тормозом. Затвор по проекту был взят полностью от 203-мм гаубицы Б-4, но в опытном образце использовался затвор от 152-мм пушки Б 30.

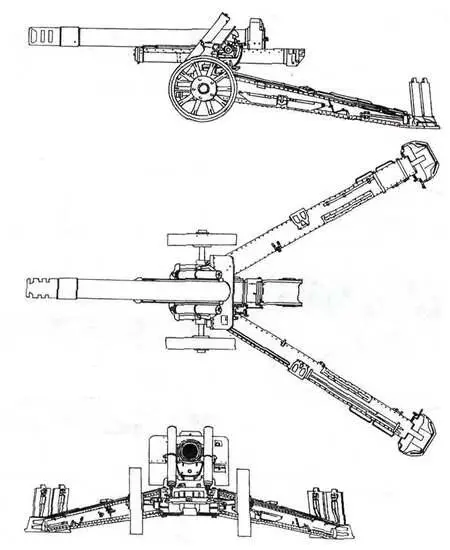

Схема А.Шепса

Лафет и передок заимствовали от МЛ 20 без всяких изменений.

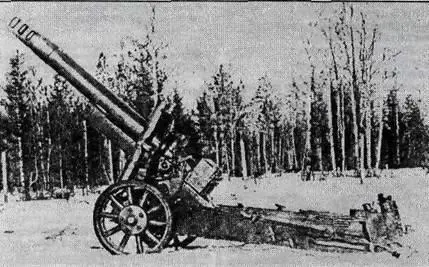

Опытный образец 203 -мм мортиры М-4 18 ноября 1942 года прибыл с завода № 172 на Гороховецкий полигон. Однако по ряду причин испытания мортиры задержались и были начаты лишь 21 января 1943 года. В ходе полигонных испытаний было сделано 456 выстрелов и пройдено 558 км по асфальтированному и булыжному шоссе, покрытому снегом, со средними скоростями 14- 23 км/час.

В заключении комиссии по испытаниям (от 25.03.1943 г.) сказано, что из мортиры допускается стрельба (в случае самообороны) полным зарядом при угле 0°. В ходе полигонных испытаний к мортире были подобраны подходящие заряды (для снаряда Г 620). [Табл.45]

Согласно заключению комиссии, М-4 испытания выдержала, но отмечалась неудовлетворительная кучность стрельбы на наименьшем заряде № 5, недостаточная прочность люльки, плохая уравновешенность качающейся части и другие недостатки. По «устранении указанных недостатков 203-мм мортира может быть рекомендована на вооружение Красной Армии». Однако на вооружение мортира все-таки не попала. Возможно, это было связано с успехами в разработке тяжелых минометов калибра 160 мм и 240 мм. [Табл.46]

Калибр, мм 203.4

Длина ствола клб/мм

с дульным тормозом 4328/21,3

без дульного тормоза 3691/18,1

Крутизна нарезов (постоянная), клб 20

Число нарезов 64

Угол ВН -2°; +65°

Угол ГН 43º,5'

Длина отката, мм:

при 0° 1360

при +65°.. 930

Высота линии огня, мм 1580

Высота системы в боевом

положении, мм:

при 0° 2140

при +65° 4750

Длина системы в боевом положении, мм:

при сдвинутых станинах 8010

при раздвинутых станинах 7525

Ширина системы при раздвинутых станинах, мм: 5400

Вес системы, кг:

в боевом положении 7668

в походном положении 8498

Вес передка, кг 758

Скорострельность выстр/мин 1 выстрел за 1,5 мин. (т. е. 0,7 выстр./мин)

Скорость возки, км/час до 25

Расчет, Чел. 10

Время перехода из походного положения в боевое, мин 10

Время перехода из боевого положения в походное, мин 15

История создания мортиры

Эскизный проект 203-мм нарезной мортиры БЛ-24 был выполнен в ОКБ- 172 в 1946 году. В 1947 году был разработан технический проект. Мортира БЛ 24 имела жесткий лафет и стреляла с опорной плиты. По схеме и внешнему виду она напоминала тяжелые минометы времен первой мировой войны.

Опытный образец БЛ-24 был изготовлен заводом № 172 в июне 1948 года. 31 декабря 1948 года после проведения заводских испытаний опытный образец БД 24 отправили в ГНИАП (г. Ленинград) для проведения полигонных испытаний.

По результатам испытаний в конструкцию мортиры, особенно лафета, было внесено много изменений. В конце 1953 года завод № 172 приступил к изготовлению модернизированной мортиры БЛ 24. Однако в декабре 1953 года работы были приостановлены из за дефектов в опорной плите. Предполагалось вновь переделать конструкцию плиты. Дальнейшая судьба БЛ-24 автору неизвестна, во всяком случае на вооружение она не принималась. [Табл.47,48]

Калибр, мм 203

Дпина ствола, клб 26

Угол ВН +50°; +75*

Угол ГН 50*

Вес системы а боевом положении, кг 5200

Скорострельность, выстр./мин 2

Дульная энергия, мм 1500

Скорость возки, км/час до 40

История создания гаубицы

Во второй половине 30-х годов руководство РККА решило ввести в корпусную артиллерию 203-мм гаубицы. Мера эта была вполне разумная, другой вопрос, что она опоздала лет на 10-15. Но 203 мм гаубиц для корпусной артиллерии не было. Б-4 была слишком тяжела, дорога и маломобильна, конструкция гаубицы Е-16 завода «Красный Путиловец» устарела, да и испытания ее выявили много конструктивных недостатков. Поэтому 19 февраля 1938 года АУ препроводило заводам №172 и УЗТМ (Уральский завод тяжелого машиностроения) тактико-технические требования на проектирование новой 203-мм корпусной гаубицы на колесном ходу.

КБ завода №172 спроектировало под руководством инженера Ширяева корпусную гаубицу М- 40. Проект ее выслали в Москву 16 июня 1938 года. В октябре того же года проект утвердили.

Ствол гаубицы состоял их свободной трубы с кожухом. На кожух навинчивался казенник. Затвор поршневой от пушки Бр-2. Нарезка ствола сделана по типу гаубицы Б-4. Подъемный и поворотный механизмы секторного типа. Уравновешивающий механизм пружинный. Для подъема снарядов использовался кран с лебедкой. Рессоры пластинчатые. Станины клепаные. Передок взят от МЛ 20. Ствол для гаубицы М-40 был изготовлен на заводе № 221 «Баррикады» в июне 1939 года и отправлен на завод №172. После прохождения заводских испытаний опытный образец М-40 был сдан заказчику 1 ноября 1939 года. 13 января 1940 года опытный образец гаубицы М 40 поступил на АНИОП для проведения полигонных испытаний. В отчете АНИОПаот 17 июня 1940 года было сказано, что М-40 полигонные испытания не выдержала. Основным недостатком гаубицы была признана невозможность стрельбы с грунта требовалась деревянная платформа под колеса и деревянные опорные брусья. Кучность стрельбы у М -40 на полном заряде оказалась не хуже кучности гаубицы Б-4 на 5-м заряде. Максимальная толщина железобетонной плиты, пробиваемой 100-кг снарядом у М-40 была 1 метр, а у Б-4 на полном заряде 1,2-1,3 м. Обнаружился и общий недостаток гаубиц М-40 и У-3 (см. ниже) – неудовлетворительная кучность стрельбы при углах возвышения свыше 70°. В ряде случаев снаряды имели боковое отклонение до 1,5 км.
