Техника и вооружение 1998 04

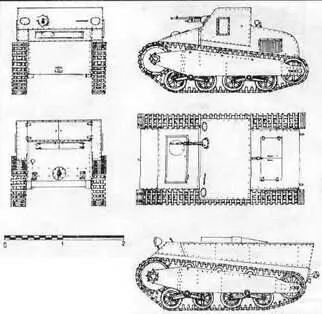

Артиллерийский тягач IGC-SAPURNI обр. 1937 г., Испания

Однако, пушечный вариант не удался, и танк был изготовлен с тремя 7-мм пулеметами Гочкисс под маузеровские патроны. Танк этот внешне слегка походил на «Рено», однако, имел и целый ряд «национальных» отличий. Так, в двухъярусной конической башне с независимым вращением каждого яруса, имелось два пулемета, по одному в каждом ярусе, причем установлены они были в шаровых установках, что позволяло менять сектора обе грела без поворота самой башни. Кроме того, для наблюдения за полем боя на крыше башни устанавливался стробоскоп. Прибор этот представлял собой два цилиндра, которые вставлялись один в другой, причем внутренний был неподвижен, а внешний вращался с большой скоростью. Поверхность внешнего цилиндра покрывали вертикальные щели шириной меньше диаметра пули, тогда как на внутреннем имелись смотровые окна, закрытые пулестойким стеклом. Когда внешний цилиндр начинал быстро вращаться, срабатывал стробоскопический эффект, и окружающая наблюдателя бронировка как будто «таяла». Стробоскопы обеспечивали обзор на 360°, но требовали хорошей освещенности и специального привода, который на танках нередко выходил из строя. На этот случай на башне танка были предусмотрены специальные смотровые лючки, которые можно было одновременно использовать для стрельбы из личного оружия. Поверх стробоскопа имелся броневой колпак, служивший для вентиляции. Третий пулемет устанавливался в носовой части танка. Еще две стрелковые амбразуры имелись по бортам. Носовая часть корпуса в отличии от «Рено» выступала за гусеницы, поэтому конструкторы оснастили ее узким катком для преодоления вертикальных препятствий. Сзади на «Трубиа» стоял традиционный «хвост». Ходовая часть была полностью забронирована да еще и закрывалась надгусеничными полками со скосами, впоследствии демонтированными. Гусеница имела весьма оригинальную конструкцию. Внутренняя часть траков скользила но направляющим полозьям внутри бронированного обвода, а внешняя часть каждого второго трака охватывала эту бронировку снаружи!

Таким образом ходовая часть танка была хорошо защищена от попадания в нее пуль и осколков снарядов, а также от грязи и камней, однако, отсутствие подрессориваяия делало ее весьма ненадежной. Не было на траках гусениц и развитых грунтозацепов, что отрицательно сказывалось на проходимости.

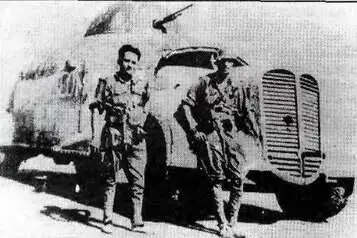

Бронеавтомобиль UNL-35 на базе советского грузовика ЗиС-5

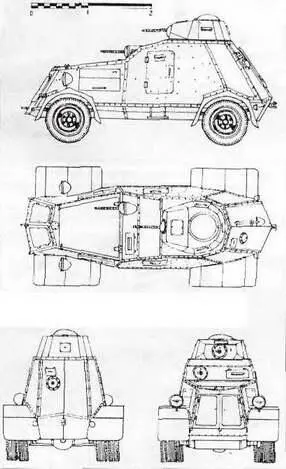

Бронеавтомобиль UNL-35 обр. 1937 г., Испания

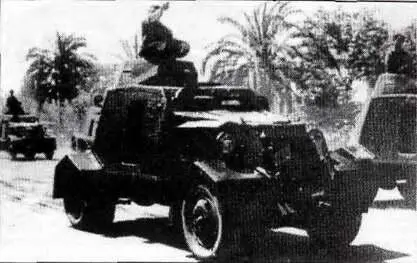

«Бильбао» – самый массовый БА периода гражданской войны в Испании

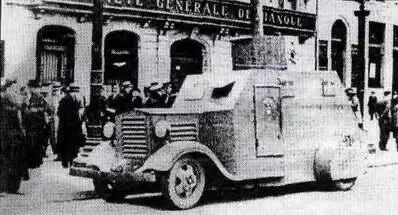

Бронеавтомобиль «Бильбао» обр. 1932 г., Испания

Танки «Трубиа» в Испании применялись в боях, например, при обороне Овиедо и у Эстремадуры, причем для боев в городских условиях их пулеметного вооружения оказалось вполне достаточно. Однако, их было так- мало, что говорить о каком-то реальном значении этих машин не приходится: с таким же успехом испанцы могли бы их и вовсе не иметь. 1*

Уже в ходе войны на базе артиллерийского фактора «Ландеса», имевшего сходную с «Трубиа» ходовую часть, была предпринята попытка создать «боевой пехотный танк» «Трубиа» мод. 1936, или «Трубиа-Наваль», но названию финансирующей организации, хотя среди республиканцев этот танк был известен и под другим названием – «машина Эускади».

Танк получился совсем маленьким, очень легким, однако, имел экипаж из трех человек и вооружался двумя пулеметами «Лыоис» калибра 7,7 мм в шаровых установках, хотя по проекту должен был иметь орудие в башне. Танк довольно широко применялся в боях, но опять-таки их было очень мало.

В 1937 г. специалистам этого же завода командованием националистов было поручено создать собственный пехотный танк, который бы превосходил как советские, гак и итало- германские машины. Броневая защита должна была защищать от бронебойных пуль калибра 7,92-мм, а вооружение эффективно поражать пехоту и танки. Новый танк получил обозначение C.C.I. «Тип 1937»- «боевой танк пехоты», причем заказ предусматривал выпуск серии из 30 машин.

Конструкторы позаимствовали ходовую часть от итальянской танкетки CV 3/ 35, вооружив машину спаркой 7,92 мм пулеметов Гочкисе справа от водителя, но при этом установили еще и башню с 20-мм автоматической пушкой Бреда мод. 35- 20/65, эффективность которой в боевых условиях была опробирована на германских танках Pz.IA, на которых она устанавливалась вместо пулеметов. Танк развивал скорость 36 км/ч и оказался достаточно удобен для непосредственной поддержки пехоты и для борьбы против танков противника. К тому же. танк имел дизельный двигатель.

1* Что касается общего количества испанских танков, то оно и в самом деле просто исключительно мало. Так, по данный испанского историки Кристиана Абада Третера в июле 1936 г. танков ФТ-17 имелось всего 10 штук танковый полк в Мадриде (Regimiento de Carros de Combate N9 l) и пять в Сарагосе (Regimiento de Carros de Combate № 2). H Мадриде было также четыре старых танка «Шнейдер». Три прототипа танка «Трубиа» имелись в распоряжении пехотного полка «Милан» и Овиедо. Две машины «Ландеса» находились на заводе «Трубии» в Астурии. Броневиков «Бильбао» было всего 48 штук, из которых республиканцам принадлежала 41 машина.

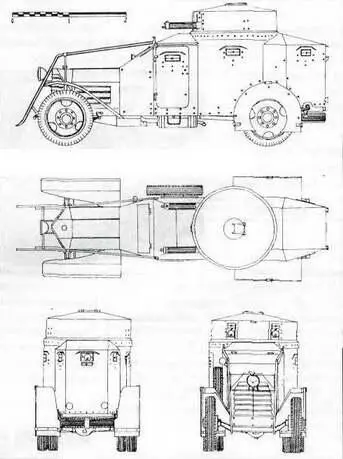

Бронеавтомобиль Ансальдо-Лянчиа IZM обр. 1917 г., Италия

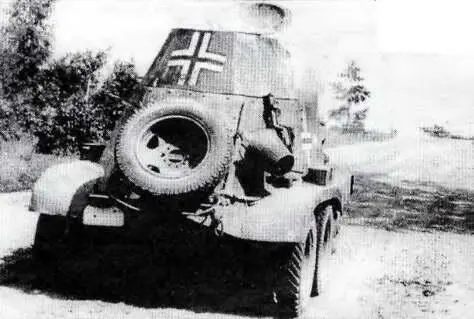

Неожиданно долгой оказалась судьба одного бронеавтомобиля ДСС-1937. На фото БА, использовавшийся немцами в первые месяцы Великой Отечественной войны

Следующей, чисто испанской машиной оказался танк, существовавший. впрочем, только на уровне прототипа: «пехотный танк «Вердеджа», названный так в честь его конструктора капитана артиллерии Армии националистов Феликса Вердеджа. К разработке машины приступили в октябре 1938 г., и уже весной 1939 г. се начали испытывать. Ходовая часть напоминала ходовую часть танка Т-26, однако, моторно трансмиссионное отделение располагалось целиком спереди, а механик-води гель сидел за ним, как на современных израильских танках «Меркава». Вооружение танка, состоявшее из советской 45-мм пушки и германского пулемета Дрейзе MG-13, располагалось в башне в задней части корпуса. Судя по фотографиям, танк имел башню германского танка Pz.I, но с увеличенной бронемаской, в которой закреплялись цапфы орудия. Еще на одном снимке на танке стоит уже цилиндрическая башня, с боковыми двустворчатыми дверцами по обеим ее сторонам. Танк получился примерно на четверть ниже советского Т-26. Толщина брони башни составляла 16 мм, лобовой бронеплиты корпуса – 30 мм.
