«Форт» является первым отечественным многоканальным ЗРК, имеющим возможность одновременного обстрела до 6 целей. Введен вертикальный пуск ракет. Комплекс не чувствителен к пассивным помехам и может работать в условиях воздействия активных шумовых помех.

Многоканальность комплекса реализуется путем использования в системе управления многофункционального радиолокатора с антенным устройством на фазированной решетке и быстродействующей электронной системой управления лучом, обеспечивающих быстрое переключение луча антенны при последовательно- циклическом обращении к целям и ракетам. Благодаря этому обеспечивается одновременное сопровождение до шести целей и наведение на каждую из них до двух ракет.

Для пеленгации целей и наводимых на них ракет используется моноимпульсный метод с применением передающего устройства, формирующего как импульсно- пачечный, так и непрерывный сигнал, и корреляционно-фильтровое приемное устройство, обеспечивающее когерентное накопление импульсов внутри пачки, отраженных от цели сигналов.

В системе управления принят комбинированный метод наведения ракет (телеуправление 2-го рода), заключающийся в том, что наведение ракет осуществгшется по командам, для выработки которых используется информация о целях и ракетах, получаемая от многофункционального радиолокатора, а на конечном участке – от полуактивного бортового радиопеленгатора ракеты.

На снимках: шахтная пусковая установка ЗРК «Форт»

Основной задачей ЗРК «Форт» является поражение самолетов – постановщиков помех, носителей противокорабельных и противолодочных ракет, кроме того, многоканальный принцип его построения, большой диапазон дальностей и высот поражения целей, малое время реакции и высокая огневая производительность позволяют комплексу решать задачи отражения массированных налетов средств воздушного нападения вплоть до ближнего рубежа обороны кораблей.

Ракеты, входящие в.комплекс «Форт», унифицированы с ракетами ЗРК ПВО страны С-300 ПМУ.

Первоначально в «Форте» применялись ракеты 5В55РМ и отличались они от сухопутного варианта 5В55Р только устройствами, связанными с контейнером. Около 1990 года на вооружение была принята ракета 48Н6, разработанная КБ «Факел», а комплекс получил название «Форт-М». Максимальная дальность поражения 48Н6 до 150 км.

Старт ракеты подпалубный, вертикальный, производится с помощью катапультирующего устройства из герметического транс- портно-пускового контейнера. Для работы катапультирующего устройства используется горячий газ от газогенератора, расположенного в контейнере. Маршевый двигатель запускается после выхода ракеты из контейнера на высоте 20-25 метров от палубы. Направление и величина угла склонения ракеты после старта определяется программой, вводимой в нее при предстартовой подготовке.

Заводом «Большевик» для ЗРК были созданы подпалубные ПУ барабанного типа. В состав пусковой установки Б-203 входит шесть барабанов, а в Б-204 – восемь барабанов. Восемь ракет в транспортно-пусковых контейнерах устанавливаются вертикально на направляющих барабана. Один из барабанов занимает положение на линии старта под пусковым люком. После схода ракеты барабан автоматически поворачивается, выводя на линию старта очередную ракету. Такое построение ПУ обеспечивает темп схода ракет – 3 секунды.

Опытный образец ЗРК «Форт» в 1977 году был установлен на большой противолодочный корабль «Азов» пр.1134Б для проведения корабельных и Государственных испытаний. Испытания ЗРК затянулись почти на 6 лет. Государственные испытания комплекса были завершены уже на другом корабле – атомном крейсере «Киров» в 1983 году.

В начале 1984 года ЗРК «Форт» принят на вооружение крейсеров пр. 1144 и 1164.

Атомные крейсера пр. 1144 имеют ПУ Б-203А (всего 12 барабанов и 96 ракет), а крейсера пр. 1164 – ПУ Б-204 (8 барабанов и 64 ракеты).

В конце 1970-х годов в КБП под руководством генерального конструктора А.Г. Шипунова начались работы по созданию ракетно-артиллерийского комплекса «Кортик» ЗМ87, получившего впоследствии «псевдоним» «Каштан».

Комплекс предназначен для поражения целей ракетами на рубеже от 8000 до 1500 м, а затем дострел уцелевших целей 30-мм автоматами на дистанции от 1500 до 500 м.

В состав комплекса «Кортик» входит один командный модуль и от одного до шести боевых модулей. Командный модуль включает в себя радиолокационную станцию обнаружения целей и систему обработки информации, целераспределения и целеуказания. Боевой модуль состоит из ракетно-артиллерийской установки и системы управления, состоящей из радиолокационного и телевизионно-оптического канала.

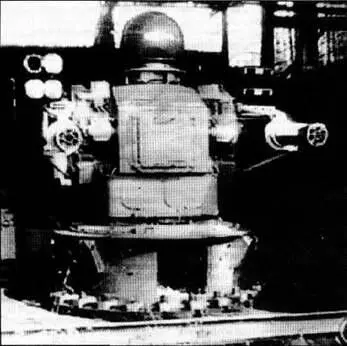

Ракетно-артиллерийский комплекс «Кортик»

Ракетно-артиллерийский комплекс «Палаш»

Артиллерийская часть состоит из двух 30-мм шестиствольных установок с баллистикой и боеприпасами АК-630. Суммарный теми стрельбы около 10 000 выстр./мин.

На вращающейся части комплекса смонтированы два блока по 4 ракеты, помещенные в цилиндрические транспортно-пусковые контейнеры весом 60 кг. Собственный вес ракеты 43,6 кг. В подбашенном отделении есть еще 24 ракеты. Разработан и вариант "Кортика" без подбашенного хранения ракет.

Ракета 9М311, предположительно, унифицирована с ракетой войскового комплекса ПВО 2К22М «Тунгуска». Система управления ракетой полуавтоматическая с радиокомандной линией связи. Ракета 9М311 двухступенчатая твердотопливная. Взрыватель неконтактный с радиусом действия 5 м.

9М311 – единственная отечественная корабельная ЗУР с осколочно-стержневой боевой частью. При разрыве боеголовки стержни образуют нечто типа кольца радиусом 5 метров в плоскости, перпендикулярной оси ракеты. На расстоянии больше 5 м действие стержней и осколков малоэффективно.

Комплекс «Кортик» позволяет обстреливать до 6 целей в минуту.

Согласно рекламе Тульского машиностроительного завода, «модульное исполнение и малые массогабаритные характеристики позволяют размещать комплекс на кораблях от ракетных катеров до авианосцев, а также на наземных объектах. Вес комплекса не более 13,5 т».

В 1983 году опытный образец 3М87 (один модуль) был установлен на ракетном катере пр. 1241.7 «Молния» (бортовой № 952). Корабельные испытания комплекса проходили на Черном море.
