В последние годы в зарубежных армиях уделяется большое внимание повышению боевой живучести образцов бронетанковой техники. Современные и перспективные танки оснащаются динамической защитой (ДЗ), которая эффективна как против кумулятивных, так и бронебойных подкалиберных снарядов (БПС). Наряду с установкой ДЗ на танках, ДЗ устанавливается на БМГТ, БТР, САУ (закрывают боезапас), на различных инженерных оборонительных сооружениях.

Динамическая защита представляет собой блок разнесенных преград из металлических и неметаллических материалов, в том числе из листовых зарядов пластичного взрывчатого вещества (ПВВ), которая в результате использования энергии ВВ обеспечивает повышение уровня стойкости защиты при действии бронебойных подкалиберных снарядов и кумулятивных средств поражения. Повышение уровня стойкости защиты обеспечивается за счет динамического воздействия преград (метаемых взрывом листовых зарядов ПВВ) на проникающий ударник. В ливанских событиях с помощью ДЗ была значительно повышена общая стойкость бронезащиты старых танков («Центурион», «Шеридан», М- 48АЗ, М-60) от кумулятивных гранат отечественных РПГ, широко используемых в этом конфликте. Следует отметить, что современные конструкции динамической защиты создавались в условиях «привязки» к существующим танкам. Такая привязка не позволила достичь высоких значений параметров эффективности как ДЗ, так и всей защиты в целом. Однако, высокая эффективность броневой защиты может быть достигнута при создании танка нового поколения.

Использование передовых технологий, мощных методов моделирования для обоснования оптимальных конструкций бронеобъектов позволяет создавать танки с высоким уровнем комплексной защиты, в которой ДЗ стала играть определяющую роль. Сегодня создатели танков, имея возможность (благодаря использованию пластичного взрывчатого вещества) широкого манёвра массой, габаритами при компоновке комплексной защиты, обладают определёнными преимуществами перед боеприпасниками, которые «повязаны» ограничениями по калибрам и массе боеприпасов.

Напомним, что ДЗ – защитное устройство (в состав которого входит заряд ПВВ), воздействующее на попавший в танк БПС или кумулятивную струю (КС) с целью резкого снижения их бронепробивного действия. Высокая эффективность динамической защиты в снижении бронепробивной способности боеприпаса достигается за счёт бокового воздействия метаемых взрывом металлических пластин на кумулятивную струю и бронебойные подкалиберные снаряды.

Активные исследования и разработки позволили создать конструкции ДЗ, обладающие различной эффективностью. Так, если вначале была создана навесная динамическая защита для борьбы с кумулятивными боеприпасами, то вскоре появилась встроенная динамическая защита, предназначенная для борьбы как с кумулятивными боеприпасами, так и с бронебойными подкалиберными снарядами. В нашей стране встроенная ДЗ отработана в начале 60-х годов. Однако установка ДЗ на отечественных танках в ее не лучшем варианте была осуществлена в 1985 году. Такое запоздалое появление ДЗ отрицательно отразилось на своевременном создании отечественных противотанковых боеприпасов, способных преодолевать ДЗ. Вместе с тем, чтобы сразу осуществить отработку динамической защиты, способной бороться с БПС и тандемными кумулятивными боеприпасами, наши разработчики создали навесную ДЗ, способную бороться только со старыми кумулятивными боеприпасами. Навесная ДЗ установлена на отечественных танках Т-64БВ, Т-72Б, Т-80БВ, Т-72С. Количественное распределение контейнеров навесной ДЗ по поверхности танков представлено в табл.1.

Общее количество контейнеров ДЗ, шт 179… 227

Количество контейнеров ДЗ на башне, шт… 80…70

Количество контейнеров ДЗ на корпусе, шт 99… 61

Количество контейнеров ДЗ на бортовых экранах, шт – 96

Вместе с тем, имеются отрицательные примеры того, как осуществляется оснащение динамической защитой навесного типа танков в войсковых условиях. Так на фото на стр. 20 представлен вариант «самодеятельного» размещения контейнеров ДЗ на башне Т-72. Третий ряд контейнеров не увеличивает общую эффективность динамической защиты, а увеличивает площадь, с которой взрывом будут снесены соседние контейнеры ДЗ. Танк окажется «голым» для последующего воздействия. Кроме того, при трехслойном расположении контейнеров ДЗ возрастают динамические нагрузки на внутреннее оборудование и экипаж и увеличивается эффективность их поражения без пробития брони танка.

Динамической защитой встроенного типа оснащены отечественные танки Т-72Б, Т-80УД и зарубежные М1А2 (США), «Леопард-2» (Германия), «Леклерк» (Франция), танк «90» (Япония), а также разработан вариант установки её на верхней лобовой детали корпуса танка Т-80 (Китай).

Известно, что эффективность динамической защиты определяется длиной ее элементов. На зарубежных танках длина блоков ДЗ составляет 500мм, что позволяет эффективно воздействовать не только на моноблочные боеприпасы (с одним кумулятивным зарядом), но и на тандемные БЧ. На наших же танках длина блоков в угоду унификации составляет 250 мм, что обусловило малую ее эффективность. Из сравнения размеров блоков ДЗ, например, на верхней лобовой детали корпуса американского танка с ДЗ на отечественном танке видно, что на зарубежном танке размещено 2 ряда, а на отечественном – 4 ряда контейнеров ДЗ. Уже одно это сравнение свидетельствует о большей длине блоков ДЗ на зарубежных танках.

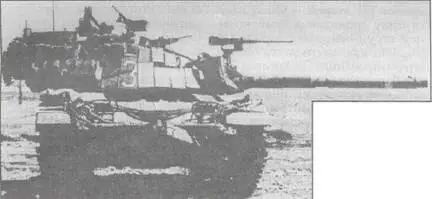

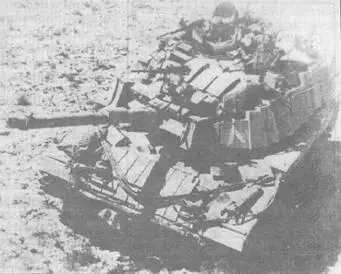

Танк М60, оснащенный ДЗ навесного типа

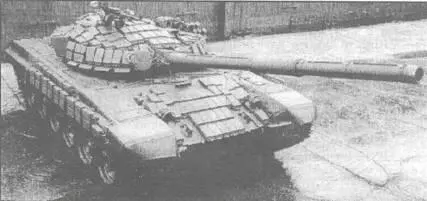

Размещение контейнеров ДЗ навесного типа на танке Т-72

Внешний вид отечественного контейнера динамической защиты навесного типа (вверху) с элементом динамической защиты (в контейнере их размещается 2 штуки) и деталями, обеспечивающими их крепление.

Внизу – вариант контейнера динамической защиты, применяющийся на американских танках типа М48 и М60

В настоящее время имеются варианты разработок тандемной ДЗ с двумя разнесёнными слоями пластичного взрывчатого вещества (первый слой ПВВ нейтрализует действие первого заряда тандемной БЧ, второй – уменьшает глубину проникания кумулятивной струи основного заряда на 50…70%), а также создается компьютеризированная ДЗ, которая будет более сложной и эффективной, чем существующие конструкции и сможет нейтрализовать бронепробивное действие, как бронебойных подкалиберных снарядов, так и кумулятивных боеприпасов калибра 120 мм и более. Эта «разумная» конструкция является компьютеризированным вариантом ДЗ, обнаруживающим, отклоняющим или разрушающим БПС и КС с использованием небольших блоков ДЗ. В этой конструкции используются датчики, соединённые с компьютером, управляющим всей системой. Когда атакующий боеприпас пройдёт систему датчиков, компьютер определит параметры снаряда и число блоков ДЗ, которые должны нейтрализовать боеприпас. Такая схема позволяет более экономично расходовать ПВВ ДЗ и менее существенно воздействовать на внешние и внутренние агрегаты бронеобъектов. Предполагается, что данная система может быть установлена на перспективных модификациях танка Ml и БМП «Бредли». Рассмотренная система безопаснее существующей ДЗ, поскольку инициируется только по сигналу компьютера. Вместе с тем, перспективные ПТС должны использовать насыщенность электроникой компьютеризированной ДЗ путём создания ложных помех и осуществлять дистанционный подрыв её блоков.
