После капитуляции Германии разрушенные взрывом танки обнаружила трофейная команда в районе Куммерсдорф- Цессен. В августе 1945 г. последовало специальное распоряжение переправить танки в Советский Союз. 4 мая 1946 г. "груз" был доставлен по назначению – на НИ БТ полигон в Кубинке. Собранный нашими специалистами танк представлял собой гибрид, состоящий из корпуса "Тип 205/1" и башни "Тип 205/2". Из внутреннего оборудования сохранились промежуточные редукторы, тяговые электромоторы, топливные и масляные баки, радиаторы, вентиляторы и ходовая часть. Однако повреждения полученные при взрыве, привели к полному или частичному уничтожению отдельных механизмов и приводов. Вполне понятно, что исследования "Мауса" в 1951-52 гг. не дали полной информации о возможностях танка. Впрочем, материалы отчета об испытаниях, составленного сотрудниками НИБТ, могли оказать существенную помощь отечественному танкостроению в создании сверхтяжелых танков. По непроверенным данным, в 50-х годах КБ завода №100 трудилось над проектом сверхтяжелого танка весом около 150 тс задним расположением башни. Еспи информация верна, то "родство" с "Маусом" в данном случае прямое.
1* – Десять машин, тем не менее, были заложены. Один "Маус", иногда именуемый "Tun 205/3", находился на этапе завершающей сборки, его судьба, однако, неизвестна.

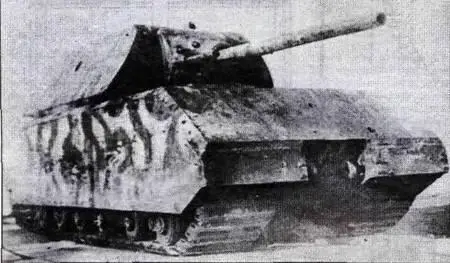

Тип 205/1" с нанесенным двухцветным камуфляжем. На борту корпуса изображен перевернутый "серп и молот"

Тип 205/2 на испытаниях. Куммерсдорфский полигон. 1044 г.

"Маус" уже в Советском Союзе

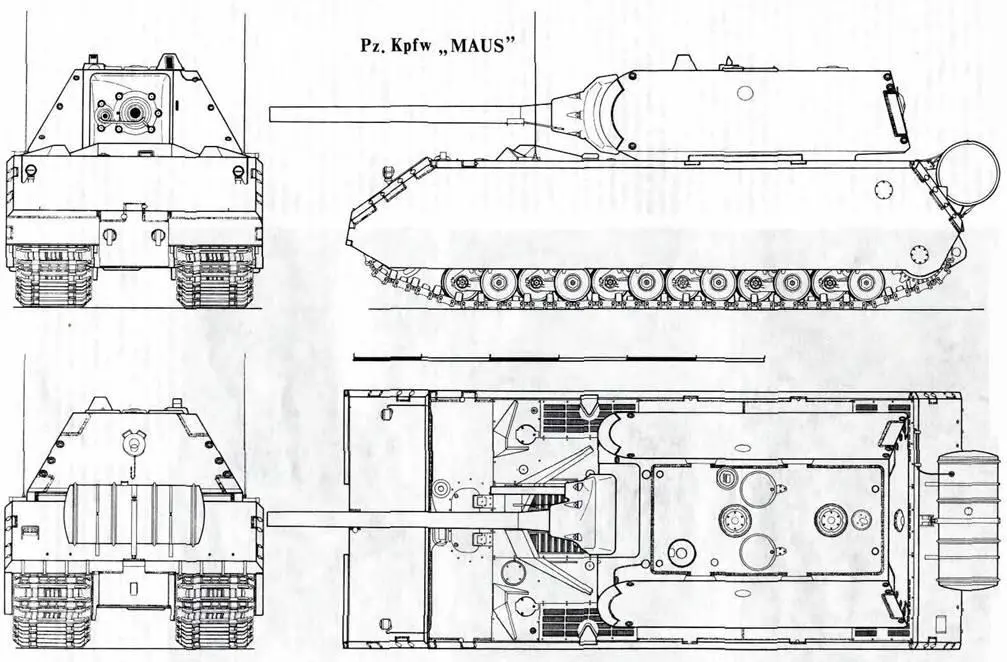

Остановимся на конструкции танка.
Компоновка:
Корпус "Мауса разделен поперечными перегородками на четыре отделения:
1. Отделение управления: располагалось в носовой части корпуса. В нем размещались сидения механика-водителя и радиста, приводы управления, контрольные приборы, коммутационная аппаратура, радиостанция и огнетушители. Перед сидением радиста, в днище корпуса, имелся люк запасного выхода. В нишах бортов установлены два топливных бака общей емкостью 1560 л. Над сидениями водителя и радиста находился люк-лаз, закрытый броневой крышкой.
2. Моторное отделение располагалось за отделением управления. В нем размещались: силовой агрегат, в нишах бортов – водяные и масляные радиаторы, вентиляторы системы охлаждения двигателя, выхлопные коллекторы <���по два на борт) и масляный бак емкостью 60 л (слева в нише борта).
3. Боевое отделение располагалось в средней части корпуса. В нем размещались: сидения командира танка, командира орудия и заряжающих, большая часть боекомплекта, агрегат для подзарядки аккумуляторных батарей и питания мотора поворота башни. В центральном колодце под полом установлены одноступенчатый редуктор и блок генераторов (главных и вспомогательного).
Над боевым отделением на роликовой опоре была смонтирована башня, в которой размещались: спаренная установка пушек и пулемета, приборы наблюдения и прицеливания, механизмы поворота башни (электрический и ручной) и остальная часть боекомплекта.
4. Трансмиссионное отделение располагалось в задней части корпуса. В нем размещались: тяговые электромоторы, промежуточные редукторы, тормоза и бортовые редукторы.
Корпус танка представлял собой сварную конструкцию, выполненную из катанных броневых листов, обработанных на среднюю твердость, с повышенным содержанием углерода (0,30-0,45). Лобовые и кормовые броневые детали не имели люков и щелей, что повышало их противоснарядную стойкость. Бортовые листы вертикальные, сплошные, причем их толщина не была одинакова по всей плоскости: верхний пояс борта имел толщину 185 мм, а в нижней части лист выстроган до 105 мм на ширине, равной 780 мм.
Нижняя часть борта служила для крепления поддерживающих катков и защищала ходовую часть от снарядных попаданий. Спереди гусеница прикрывалась 100-мм броневыми козырьками.
Крыша бронекорпуса выполнялась съемной и состояла из отдельных броневых листов. Для предотвращения заклинивания башни к крыше корпуса в подбашенной зоне приваривались отражательные косынки толщиной 60 мм. Днище корпуса составлялось из двух листов разной толщины (более толстый лист устанавливался в носовой части).


Компоновка агрегатов корпуса сверхтяжелого танка Pz.Kpfw "Maus"со 150-мм пушкой KwK.44L/38 и 75-мм пушкой KwK.44L/36,5 ( по проекту)
В Кубинке отмечали, что "… приведенное распределение толщин (см. схему бронирования) основных деталей корпуса указывает на стремление конструкторов создать равнопрочный корпус… Усиление передней части днища и крыши корпуса значительно влияет на равнопрочность корпуса в целом".
Все соединения основных броневых деталей корпуса шиповые, укрепленные шпонками. Этот вопрос требует более обстоятельного рассмотрения.
Как известно, соединение "в шип" имело место на танках "Пантера" и "Королевский Тигр". Боевой опыт показал, что противнику не обязательно было пробивать толстую лобовую броню этих танков, чтобы вывести их из строя. При попадании снаряда в зону сварного шва соединение часто разрушалось, и броневой лист смещался со своего посадочного места. Для броневой защиты "Мауса" (лоб корпуса – 200 мм) обычный сварной шов не гарантировал сохранности шипового соединения после взаимодействия с противотанковыми средствами. Немецкие конструкторы разработали довольно простое и эффективное средство. Для увеличения конструктивной прочности подобного соединения броневых листов в стыки вмонтировали цилиндрические шпонки (пробки), примененные также в СУ "Элефант" и башне "Королевского Тигра".
Шпонка представляла собой двойной валик диаметром 50-80 мм, который вставлялся в отверстие, предварительно высверленное в стыках соединяемых листов (отверстие высверливалось таким образом, чтобы ось сверления рас полагалась в плоскости граней шипа скрепляемых броневых деталей). В итоге, при применении в соединениях двух перпендикулярно расположенных шпонок бронелисты становились неразъемными еще до окончательной сварки. Дополнительно шпонки разгружали сварные швы.
Кроме того, шпонки ставились в стыках бортов корпуса с верхним лобовым и кормовыми листами. Кормовые листы ставились "в косой шип". Соединение остальных броневых деталей (части крыши, днища, надгусеничных листов) выполнялось двухсторонней сваркой.
