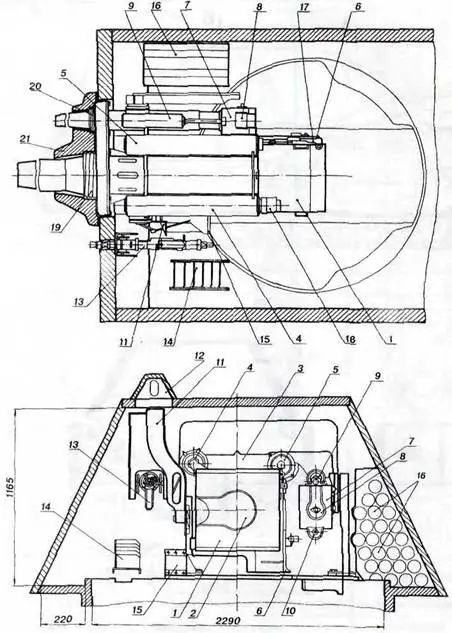

Схема размещения вооружения танка "Маус" 1.Казенник 128-мм пушки 2.Клин затвора З.Люлька 4. Тормоз отката 5.Накатник б.Ограждение 7. Казенник 75-мм пушки 8. Клин затвора 9.Накатник 10.Тормоз отката 11.Кронштейн крепления перископического прицела 12.Неподвижный броневой колпак 13.Пулемет MG-42 14. Укладка пулеметный коробок 15.Кронштейн крепления подъемного механизма 16.Боеукладка 75-мм выстрелов 17.Рукоятка открытия затворе 128-мм пушки 18.Крепление штоки тормоза к казеннику 19. Цилиндрическая пружина 20.Цилиндрическая пружина 21.Бронирование качающейся части

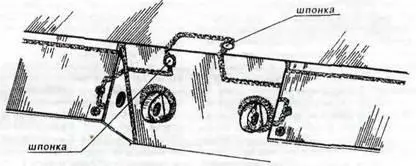

Башня сваривалась из катанных и литых листов гомогенной брони средней твердости. Лобовая часть литая, цилиндрической формы. Бронелисты соединялись "в шип"с применением шпонок, несколько отличающихся от используемых в бронекорпусе. Опора башни имела весьма оригинальную конструкцию. Вращение осуществлялось за счет шести роликовых подшипников, объединенных в три тележки. Для центровки башни в горизонтальной плоскости служили еще шесть двухроликовых тележек. Интересно, что преодоление танком водных преград предусматривалось исключительно по дну (разрушенные 180-т махиной мосты прибавили бы головной боли командирам инженерных подразделений). В этом случае вертикальные тележки поднимались, и башня опускалась на погон. Установленная на ободе основания башни резиновая прокладка обеспечивала герметичность стыка.

Вооружение состояло из спаренных 128- и 75-мм пушек и пулемета MG- 42, имеющего независимые от пушки вертикальные углы наведения. Судя по всему, намерение поставить второй MG- 42 осталось неосуществленным. 128-мм пушка KwK 44L55 образца 1944 г. (начальная скорость б/б снаряда 920 м/с) по мощности примерно соответствовала советской 122-мм пушке С 26-1, но ее скорострельность оказалась ниже 122-мм пушки Д-25, устанавливаемой на танках ИС-2 и ИС-3. 75-мм пушка KwK 44L36 по мощности уступала 76,2- мм пушке Т-34. Обе танковые пушки размещались в одной люльке. К ней болтами крепилась литая бронировка качающейся части. При подготовке "Мауса" для движения под водой зазор между башней и бронировкой мог быть уменьшен. Для уплотнения стыка по краям бронировки с внутренней стороны устанавливалась резиновая прокладка.

В распоряжении командира орудия имелся перископический прицел, закрытый неподвижным броневым колпаком на крыше башни. Командир танка пользовался горизонтальным дальномером E-Messer с базой 1,2 м и перископическим наблюдательным прибором.

На крыше башни находились два люка, два воздушных фильтра типа GH 2/40, а также пусковые установки дымовых гранат. В заднем листе башни располагался люк для загрузки боекомплекта. Поворот башни осуществлялся с помощью электропривода или вручную.

На "Маусе" был установлен модифицированный авиационный двигатель фирмы Даймлер-Бенц DB-603A2 (иногда именуемый MB 509), 12-ти цилиндровый, А-образный, с непосредственным впрыском бензина в цилиндры и электрическим зажиганием.

Он приводил в движение два электрогенератора, которые вырабатывали ток для тяговых электродвигателей. DB- 603 работал по четырехтактному циклу, аналогично карбюраторному, отличаясь тем, что образование рабочей смеси происходило не в карбюраторе, а внутри цилиндров. Основным отличием этого двигателя от авиационного стало применение нового трехшестеренчатого редуктора, понизившего высоту оси ведущего вала и удлинившего двигатель на 250 мм. По сравнению с карбюраторными двигателями, DB-603A2 был более экономичным и менее пожароопасным и "чувствительным" к сорту топлива. Для охлаждения силовой установки использовались двухступенчатые вентиляторы. Практиковалось также жидкостное охлаждение выхлопных коллекторов. К одному из недостатков DB-603A2 относили затрудненный доступ к ряду агрегатов, расположенных в развале цилиндров (топливный насос, форсунки и др.).

Электромеханическая трансмиссия танка "Маус" состояла из двух параллельно работающих электроприводов левой и правой гусеницы.

Электрическая часть трансмиссии представляла собой две независимые друг от друга системы, обеспечивающие передачу крутящего момента от коленчатого вала двигателя к ведущим колесам.

Два главных генератора, питающие током тяговые электродвигатели, размещались в моторном отделении. В блоке с главными генераторами находился вспомогательный генератор. Передний (по ходу танка) генератор обеспечивал питанием левый тяговый электродвигатель, задний – правый.

Компоновка агрегатов танка "Маус" 1.Сидение водителя 2.Сидение радиста 3.Радиостанция 4. Автоматические огнетушители 5.Топли<���шый бак 6.Воздухоочиститель 7.Масляный радиатор 8.Масляный бак 9. Радиатор системы охлаждения двигателя 10. Клок вентиляторов 11. Радиатор системы охлаждения выхлопных коллекторов 12.Глушитель 13.Боеукладка 14.Зарядный агрегат 15. Двигатель 16.Елок электрогенераторов 17.Электродвигатель 18.Наклонный редуктор (гитара) 19.Остановочные тормозы

Вспомогательный генератор служил для питания обмоток обоих главных генераторов и тяговых электродвигателей. В момент запуска основного двигателя он использовался как электростартер, заряжаясь от аккумуляторной батареи.

Тяговые электродвигатели (по одному на гусеницу) стояли в кормовой части корпуса. Крутящий момент с вала электродвигателя через двухступенчатый редуктор передавался на ведущее колесо.

При движении под водой машина получала электроэнергию с генераторов другого "Мауса", находящегося на берегу. Передача осуществлялась через кабели. Управление танком при этом производилось из машины, подающей энергию, и ограничивалось только изменением скорости.

Механическая часть трансмиссии состояла из двух наклонных редукторов- гитар (на один борт) с тормозом и бортовой передачей. Они включались в силовую цепь последовательно за электромоторами.

При изучении "Мауса" наши специалисты отмечали: "Заслуживает внимания доводка узлов и деталей [трансмиссии]. Выделяется стремление к облегчению условий работы деталей путем конструктивной отработки их и тщательного изготовления. Это позволило … повысить надежность агрегатов…".

Элементы ходовой части танка размещались между основными бортовыми листами корпуса и фальшбортами, которые являлись защитой ходовой части и опорой для крепления агрегатов

Система подвески (на один борт) включала в себя 6 блоков, каждый из которых состоял из двух тележек. Тележки располагались параллельно и были повернуты одна относительно другой на 180°. Каждая тележка подвески имела два опорных катка с внутренней амортизацией, кинематически связанных между собой двумя балансирами. В качестве упругих элементов служили спиральная пружина и резиновая подушка, вступающая в действие при движении танка по неровной поверхности. В последнем случае резиновые подушки также являлись ограничителями хода балансиров. Пара тележек монтировалась на одном кронштейне коробчатого сечения, закрепленного с одной стороны к фальшборту, а с другой к борту корпуса танка.
