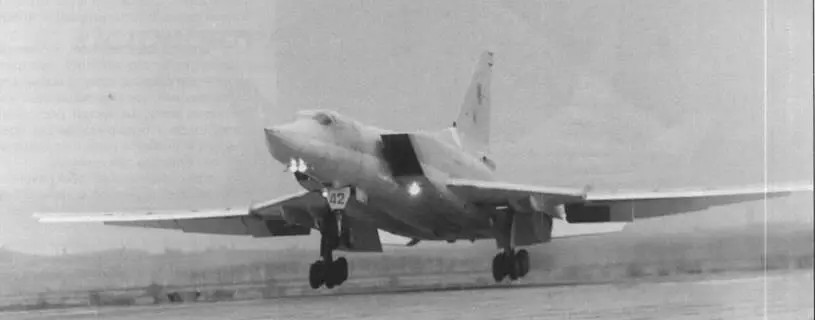

Взлет Ту-22М3

Цифровой пилотажно-навигационный комплекс самолета с инерциальными навигационными системами обеспечивает: автоматическое решение навигационных задач; ручной, автоматический и полуавтоматический маршрутный полет в горизонтальной плоскости с обеспечением предпосадочного маневра и захода на посадку; выдачу необходимой информации для автоматического выхода .самолета в заданный район в заданное время; выдачу необходимой информации экипажу самолета, а также в системы комплекса.

Самолет оборудован бортовыми средствами дальней и ближней радионавигации (РСДН и РСБН), автоматическим радиокомпасом, прицельно- навигационной РЛС типа ПНА, сопрягаемой с системой управления ракет типа Х-22Н. Самолет оснащен системой слепой посадки, радиовысотомерами больших и малых высот. Связь с землей и самолетами осуществляется с помощью УКВ и КВ приемопередающих радиостанций. Внутрисамолетная связь между членами экипажа осуществляется с помощью самолетного переговорного устройства.

Ракеты типа Х-22Н размещаются: фюзеляжная в полуутопленном положении в фюзеляжном грузоотсеке на выдвижном балочном держателе БД- 45Ф, крыльевые – на пилонах, на балочных держателях БД-45К. Аэробаллистические ракеты – на МКУ и катапультных крыльевых установках.

Бомбовая нагрузка различных типов размещается в грузоотсеке на бомбовых держателях кассетного и балочного типа. При наружной подвеске – на многозамковых балочных держателях.

Прицеливание при бомбометании производится с помощью РЛС и оптического бомбардировочного прицела с телевизионной приставкой.

Оборонительное вооружение самолета состоит из системы пушечного вооружения с пушкой типа ГШ-23 с телеприцелом и вычислительным блоком ВБ-157А-5, сопряженным со стрелковым радиолокационным прицелом. Самолет оснащен развитым комплексом РЭП и автоматом пассивных помех.

Модифицированный вариант серийного Ту-22М3 в экспортном исполнении Ту-22М3Э, учитывающий специфические требования заказчика, предлагается инозаказчикам с несколько другим набором ударного вооружения. Комплекс, помимо использования экспортного варианта Х-22МЭ, имеет расширенные возможности по использованию различных типов ракет, в том числе и ракет, принятых на вооружении в этих странах, например, ракет «Брамос», разработанных совместно индийскими и российскими предприятиями.

Первыми из строевых частей в Дальней авиации Ту-22М получил 185-й Гвардейский ТБАП в Полтаве. Личный состав полка переучивался на Ту-22М2 с Ту-16. Полк достаточно быстро освоил новые машины и комплекс. В том же 1974 году Ту-22М2 начали поступать в строевые части авиации ВМФ. В течение 70-х и 80-х годов еще несколько полков ДА и авиации ВМФ перешли на Ту-22М2 и Ту-22М3. После распада СССР Ту-22М остались только в составе ВВС России и Украины (последний Ту-22М3 был разделан на Украине в прошлом году). Самолеты Ту-22М2 и Ту-22М3 участвовали в боевых действиях в ходе Афганской войны, ограниченно Ту-22М3 приняли участие в антитеррористических операциях в Чеченскй республике.

В настоящее время в составе Дальней Авиации и в авиации ВМФ продолжается эксплуатация значительного количества Ту-22М3, все остававшиеся в строю Ту-22М2 в начале 90-х годов были выведены из состава ВВС и утилизированы, как избыточные для измененной структуры российских ВВС.

Многолетняя успешная эксплуатация комплекса Ту-22М3, его высокий модернизационный потенциал, а также достигнутые в ходе его многолетнего развития летные и тактические характеристики позволяют говорить о нем как об уникальном средстве борьбы на сухопутных и морских театрах военных действий, в том числе и как об эффективном средстве борьбы с авианосными ударными группами, а также как о средстве доставки современных авиационных средств поражения для уничтожения широкого диапазона целей в оперативно-тактической глубине боевых порядков кок в случае локальных конфликтов, так и в случае глобальною конфликта с использованием средств массового поражения, в условиях применения современных средств ПВО.

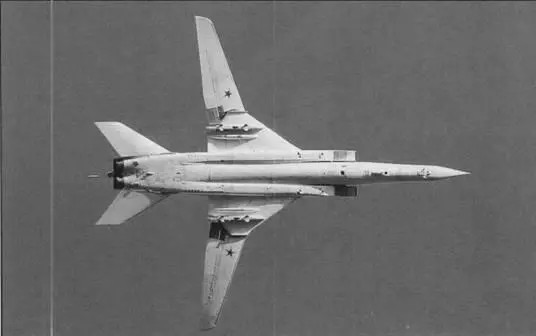

Вид снизу на Ту-22М3

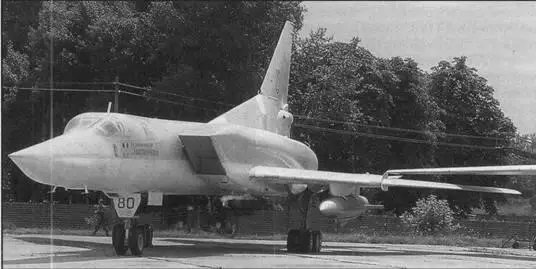

Именной самолет "Александр Молодчий" ВВС Украины в музее авиации в Полтаве

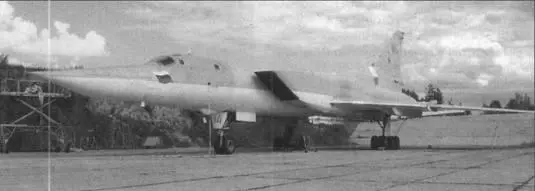

Ту-22М3 с российским флагом, нарисованным на борту

Все это стало возможным не только благодаря многим конструктивным особенностям, заложенным в базовую конструкцию и развитым в ходе развития комплекса, но и полученным высоким эксплуатационным характеристикам как по самолету, так и по всему комплексу в целом. Например, в эксплуатации Ту-22М3 можно использовать более чем с десятью вариантами вооружения. Причем переход от одного варианта вооружения (ракетное, бомбардировочное или смешанное) к другому обеспечивается в эксплуатации в кратчайшие сроки.

Проведение летно-тактических учений с использованием Ту-22М3 в различных регионах страны показали, что самолет может эксплуатироваться с оперативных аэродромов с минимальными затратами на подготовку оборудования и вооружения. Наглядно это подтвердилось в ходе участия Ту-22М3 в боевых действиях в Афганистане и на Северном Кавказе.

Успешному использованию комплекса Ту-22М3 способствовала отработанная система эксплуатации, которая включала в себя:

– тыловое обеспечение, основной задачей которого являлась поставка технических средств, средств наземного обслуживания, горюче-смазочных материалов, запасных частей, расходных материалов и боеприпасов для проведения всех видов работ на самолете и его боевого применения;

– радиотехническое обеспечение, позволявшее проводить полеты самолетов как в районе аэродрома, так и на больших удалениях от него;

– другие виды материального и технического обеспечения, позволяющие эффективно использовать комплекс Ту-22М3.

Самолет (соединение самолетов) в кратчайшие сроки может быть подготовлен для проведения перебазирования на оперативный аэродром, находящийся на удалениях от аэродрома основного базирования в 5000-7000 км. Средства поражения для проведения первого боевого вылета обычно транспортируются на борту самолета. Наличие ВСУ позволяет проводить подготовку к боевым действиям сразу же после посадки на оперативный аэродром. Отработанная система эксплуатации комплекса позволяет проводить подготовку самолета на базовом аэродроме с применением стационарных средств наземного обслуживания, а на оперативных аэродромах с помощью имеющихся в наличии мобильных средств обслуживания и технических аптечек, используемых ИТС при перебазировании.
