Светотехническое оборудование самолета включает системы: подсвета приборных досок и отдельных пультов; внутрикабинной сигнализации; внешней сигнализации (четыре лампы типа ХС-39, расположенные на стойках шасси и законцовке киля, и аэронавигационные огни типа БАНО-45 на законцовках крыла) и рулежно-посадочного освещения (две фары в носках крыльевых баков).

Пилотажно-навигационное оборудование включает: комбинированный указатель скорости и числа М, высотомер ВД-20, дистанционный авиагоризонт АГД-1, гиромагнитный компас ГМК-1АЭ, комбинированный вариометр с указателем поворота и скольжения, указатели радиокомпаса и радиовысотомера, навигационно-пилотажный прибор НПП и часы типа АЧС-1. Этими приборами либо их указателями оборудованы обе кабины самолета. Кроме того, в передней кабине установлены указатель перегрузок с сигнализацией и аварийный магнитный компас. Питание мембранно-анероидных приборов осуществляется от электрообогреваемых приемников воздушных давлений, находящихся на правой (основной ПВД) и левой (резервный ПВД) плоскостях крыла. В кабине инструктора имеются переключатели и краны, с помощью которых можно имитировать в учебных целях отказ гироскопических и мембранно-анероидных приборов.

Радиоэлектронное оборудование самолета обеспечивает, совместно с ПНО, выполнение полетов днем и ночью в простых и сложных метеоусловиях. Оно подразделяется на радиосвязное, радионавигационное и радиотехническое оборудование. Радиосвязное оборудование состоит из командной УКВ радиостанции РТЛ-11 (либо УКВ-ДЦВ радиостанции Р-832М), автономного самолетного переговорного устройства и СПУ, использующего низкочастотные цепи УКВ радиостанции (только при установке РТЛ-11). Антенна радиостанции щелевого типа размещена под радиопрозрачной законцовкой киля. Радионавигационное оборудование включает: аппаратуру ближней навигации и посадки РСБН-5С («Искра-К»), автоматический радиокомпас РКЛ-41, радиовысотомер малых высот РВ-5 и маркерный радиоприемник МРП-56ПС. Радиотехническое оборудование – комплект СРО-2М, антенны которого находятся в носовой и хвостовой частях фюзеляжа и под радиопрозрачными обтекателями крыльевых баков, а пульт управления и щиток «взрыв-бедствие» – на правом борту передней кабины.

Противообледенительная система воздушно-теплового типа предназначена для защиты от обледенения кромок воздухозаборников и входного направляющего аппарата двигателя, а также козырька фонаря кабины пилотов. Горячий воздух отбирается от последней ступени компрессора двигателя. Включение и выключение ПОС производится как автоматически по радиационному сигнализатору обледенения РИО-3, так и вручную. Крыло и оперение самолета защиты от обледенения не имеют.

Системы жизнеобеспечения. Средства аварийного покидания самолета в полете включают установленные в передней и задней кабинах пиротехнические системы сброса откидных частей фонаря и катапультные установки. Катапультная установка ВС-1 БРИ состоит из катапультного кресла, телескопического стреляющего механизма и порохового ракетного двигателя. Вес летчика с надетым обмундированием и снаряжением не должен превышать 108 кг, а рост «сидя» – 98 см. Для создания нормальных условий экипажу в полете самолет оснащен системой кондиционирования воздуха. Воздух для СКВ отбирается от последней ступени компрессора двигателя и далее через воздухо-воздушный радиатор, турбохолодильник и водоотделитель поступает в два трубопровода: трубопровод наддува кабины и трубопровод вентиляции снаряжения летчиков и индивидуальной вентиляции (душирования). Температура подаваемого воздуха регулируется автоматически либо вручную. На высотах полета до 2000 м избыточное давление в кабине, поддерживаемое автоматически регулятором давления АРД-57В, не превышает 0,05 кгс/см 2 . С набором высоты оно постепенно нарастает и на 7000 м достигает величины 0,21-0,25 кгс/см 2 , а при дальнейшем наборе остается постоянным. Оба летчика, для компенсации действия на организм перегрузок, могут использовать противоперегрузочный костюм, для чего кабины оснащены автоматами давления АД-6Е. На самолете L-39 в учебных целях установлен комплект кислородного оборудования ККО-5. Газообразный кислород под давлением 150 кгс/см 2 находится в четырех цилиндрических баллонах емкостью по 4 л и двух шаровых баллонах по 2 л.

Вооружение самолета обеспечивает прицельное бомбометание с пикирования и стрельбу неуправляемыми ракетами, а также имитацию пуска управляемых ракет по воздушным целям. В состав вооружения входят:

– авиационный стрелковый прицел АСП-ЗНМУ-ЗЭ (установлен в передней кабине), предназначенный для прицеливания при применении наземных средств поражения и фотострельбе по воздушным и наземным целям;

– фотоконтрольный прибор ФКП-2-2, закрепленный на прицельной головке АСП-ЗНМУ-ЗЭ;

– два крыльевых балочных держателя Л39М-317или Л39М-118;

– авиабомбы калибром 50-100 кг;

– два блока неуправляемых ракет УБ-16-57У;

– две учебные управляемые ракеты И-318 на пусковых устройствах АПУ-13М1.

Сброс бомб, стрельба неуправляемыми ракетами и имитация пуска управляемых ракет возможны при скорости полета более 310 км/ч.

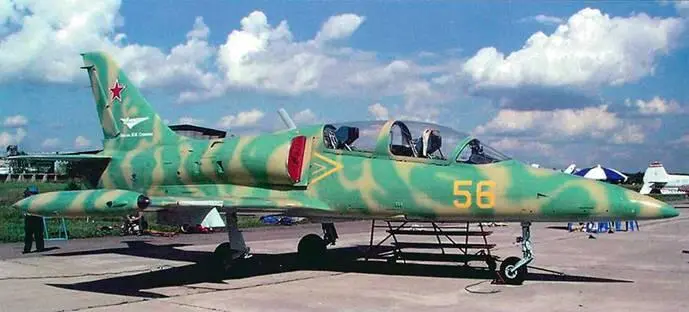

Этот L-39C, используется в ЛИИ им.М.М. Громова

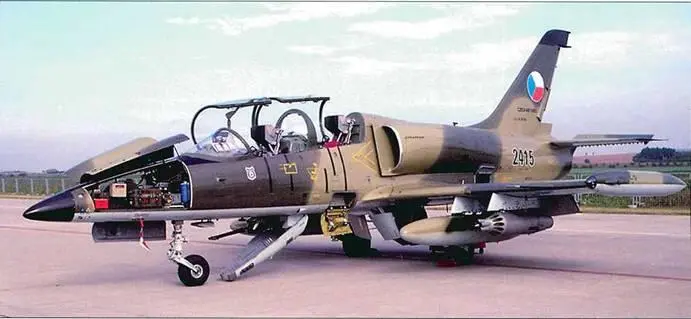

L-39ZA (сер. № 232415) ВВС Чехии – участник CIAF-2005. Авиабаза Брно-Тураны, сентябрь 2005 г.

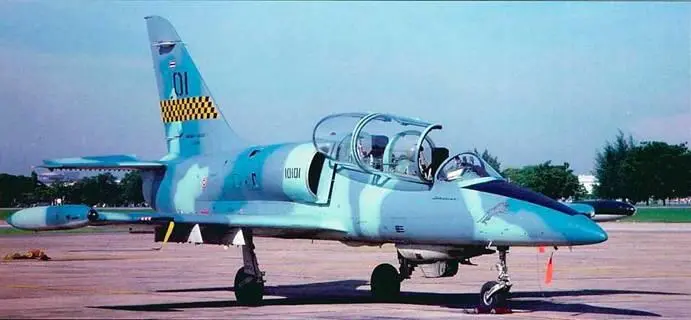

L-39ZA/ART королевских ВВС Таиланда. Аэродром Дон Муанг, апрель 2003 г.

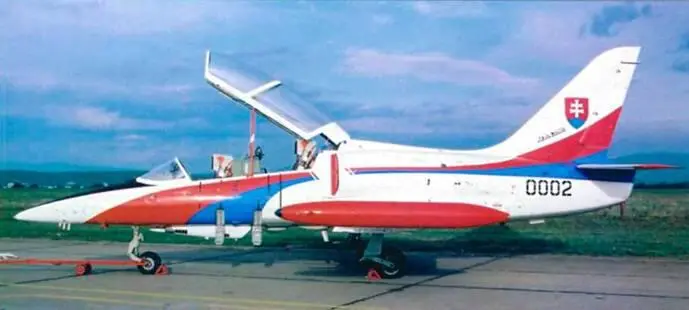

Один из двух L-39MS ВВС Словакии был окрашен в цвета национального флага страны. В 2002 г. самолет был продан в США

L-39ZO ВВС Венгрии, покрашенный -под осу- для участия в авиашоу. Авиабаза Кешкемет, август 2005 г.

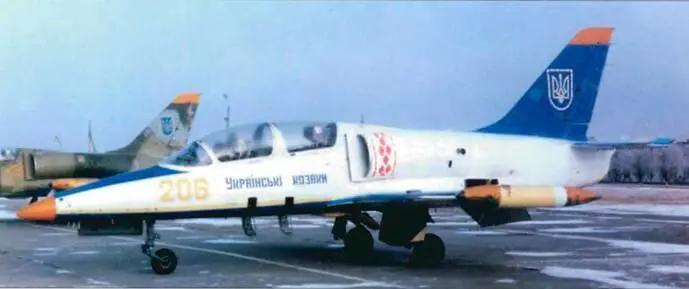

Последний летающий L-39C из ныне расформированной пилотажнои группы ВВС Украины -Українські козаки-. Авиабаза Чугуев, декабрь 2004 г.
