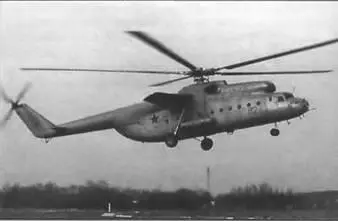

Разработка началась в 1954 г. Опытный вертолет совершил первый полет 5 июня 1957 г Серийное производство продолжалось до 1981 г., всего построено около 860 вертолетов в гражданских и военных вариантах. Модификациеи является Ми-22 – воздушный пункт управления.

Ми-6 в пассажирском варианте может поднять 65 пассажиров на легкосъемных откидных сиденьях, а в санитарном – 41 больного на носилках с двумя сопровождающими.

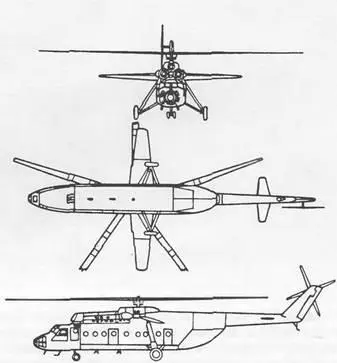

Вертолет одновинтовой схемы, с пятилопастным трехшарнирным несущим и четырехлопастным рулевым винтами. Фюзеляж – каркасной конструкции. Кабина экипажа имеет три отсека: передний – для штурмана, средний – для двух пилотов и задний – для радиста и бортмеханика. Размеры грузовой кабины – 12x2,65x2,5 м; в задней части установлены грузовые створки (2,65х х2,7 м) и трапы, в полу находится грузовой люк для системы внешней подвески. Грузовая кабина предусматривает перевозку груза массой 12 т.

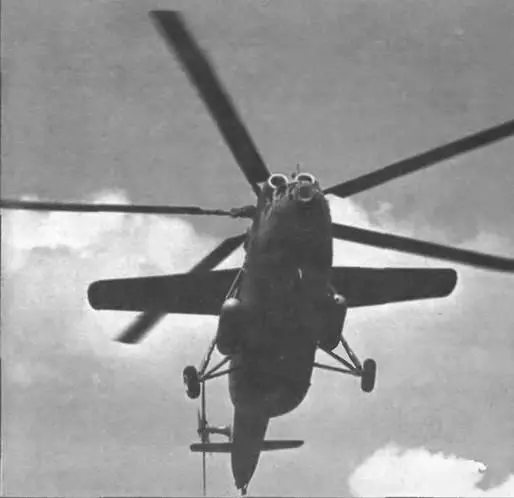

Для разгрузки несущего винта на больших скоростях полета установлено крыло, рассчитанное на максимальную нагрузку, равную 25% полетной массы. Консоли крыла имеют разные углы заклинения. Во время подъема тяжелых грузов эти крылья удаляются, чтобы обеспечить увеличение полезной нагрузки

Неубирающееся шасси трехопорное, с передней самоориентирующейся стойкой, Шасси позволяет производить взлет и посадку вертикально и по-самолетному.

Лопасти несущего винта цельнометаллической конструкции. Рулевой винт диаметром 6,3 м с деревянными лопастями имеет оковку носка. Оба винта снабжены электрической проти- вообледенительной системой.

На Ми-6 сверху фюзеляжа установлены 2 газотурбинных двигателя взлетной мощностью по 5500 л.с./ 2x4045 кВт. Длина двигателя 2,74 м, ширина 1,09 м и высота 1,16 м

Навигационное оборудование и трехканальный автопилот позволяют производить полеты днем и ночью, в сложных метеорологических условиях. Вертолет оснащен также УКВ- и КВ-радиостанциями, СПУ, радиовысотомером, радиокомпасом, приемником маркерного маяка. Система управления грузовыми створками и трапами грузовой кабины гидравлическая.

На некоторых вариантах военных вертолетов в носовой части размещается пулемет А 12,7 калибра 12,7 мм на ограниченно подвижной установке НУВ-1В с коллиматорным прицелом К-10Т.

Ми-6 долгое время не имел себе равных по грузоподъемности и скорости полета, установив 16 официальных мировых рекордов, основные из которых ско-. рость по замкнутому маршруту длиной 100 км – 340 км/ч; скорость по замкнутому маршруту длиной 1000км – 300,4 км/ч; высота подъема с грузом Ют – 4885 м; высота подъема с грузом 20 т – 2338 м; максимальный груз, поднятый на высоту более 2000 м, – 20117 кг.

Помимо стран СНГ, Ми-6 поставлялся также во Вьетнам, Египет, Индию, Индонезию, Ирак, Китай, Пакистан, Перу, Польшу, Сирию и Эфиопию.

Экипаж, чел. 5

Скорость, км/ч:

максимальная 300

крейсерская 250

Скороподъемность у земли, м/с 6,5

Потолок, м:

статический 1000

динамический 4500

Дальность, км:

перегоночная с дополнительными баками 1450

с коммерческой нагрузкой 8 т 620

Масса, кг:

максимальная взлетная 42500

нормальная взлетная 40500

пустого вертолета 27240

Максимальная полезная нагрузка, кг.

на внешней подвеске 8000

в фюзеляже 12000

Число перевозимых людей, чел..

десантников 65-70

раненых 41 Габариты вертолета., м

диаметр несущего винта 35,0

длина с вращающимися винтами 41,74

высота на стоянке .916

ширина фюзеляжа 3,2

размах крыла 15,63

Двигатель: ГТД Д-25А л.с. 2 по 5500

Ми-8 (код НАТО – «Hip») предназначен для перевозки личного состава и грузов (колесной техники, инженерных средств и др.), десантирования подразделений морской пехоты с вооружением, огневой поддержки морского десанта, эвакуации раненых и больных, а также проведения различных работ в условиях труднодоступной для других видов транспорта местности с посадкой на неподготовленные площадки ограниченных размеров и авианесущие корабли.

Разработка началась в мае 1960 г. для замены поршневого Ми-4. Первый опытный вертолет с одним турбовальным газотурбинным двигателем с четырех- лопастным несущим винтом совершил первый полет в июне 1961 г. Второй опытный вертолет с двумя двигателями и пятилопастным несущим винтом поднялся впервые в воздух в августе 1962 г. К 1991 г. построено примерно 2400 вертолетов для стран СНГ и около 2800 на экспорт.

Разработаны следующие модификации.

Ми-8П – пассажирский вертолет на 28 мест. Оснащен двигателями ГТД ТВ2-117А мощностью по 1267 кВт/1700 л.с. Пассажирская кабина имеет длину 6,36 м, ширину 2,34 м, высоту 1,80 м.

Ми-8 ПС «Салон» – вертолет повышенной комфортности на 9-11 человек.

Ми-8Т – десантно-транспортный вертолет на 24 десантника с вооружением (в санитарном варианте 12 раненых на носилках с одним сопровождающим). Установлены двигатели ГТД ТВЗ-117МТ мощностью по 1454 кВт/1950 л с. Вертолет предназначен и для транспортировки грузов массой 4000 кг в кабине или 3000 кг на внешней подвеске. Грузовая кабина: длина 5 34 м, ширина 2,34 м, высота 1,80 м. В военном варианте снабжен пилонами для подвески вооружения.

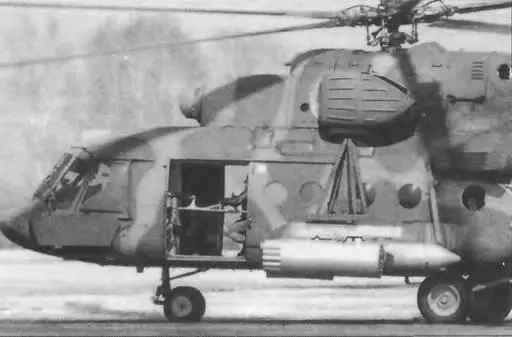

Ми-8ТВ – десантно-транспортный вертолет. Установлены усиленные ферменные пилоны с четырьмя держателями для блоков по тридцать две НАР калибра 57 мм и подвижной пулеметной установкой калибра 12 7 мм в носовой части фюзеляжа. Вертолет может нести и другое вооружение блоки по тридцать две НАР ПТУР АТ-2 с полуавтоматическим управлением, ПТУР АТ-3 с ручным управлением и др.

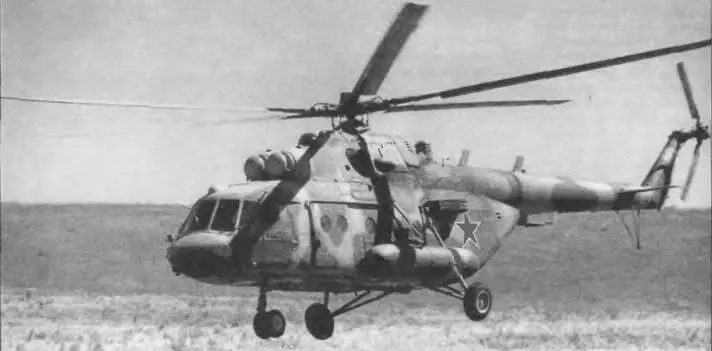

Ми-8МТ – модернизированный десантно-транс- портный вертолет. Оснащен двигателями повышенной мощности ГТД ТВЗ-117МТ мощностью по 1454 кВт/1950 л.с. с пылезащитными устройствами и вспомогательной силовой установкой АИ-9В и рулевым винтом, установленным слева, для повышения эффективности. Имеет станцию инфракрасных помех «Липа», экраны выхлопных устройств для подавления теплового излучения двигателей и контейнеры с ложными целями, пулемет (калибр 12,7 или 7,62 мм) в носовой подвижной установке, держатели по бокам фюзеляжа для установки до шести блоков НАР с размещением сверху на направляющих рельсах до шести ПТУР. На пилонах подвешиваются также пулеметные контейнеры, в блистерах и боковых проемах десантного отделения могут находиться пулеметы и гранатометы. Вертолет является переходной моделью к усовершенствованному вертолету Ми-17.
