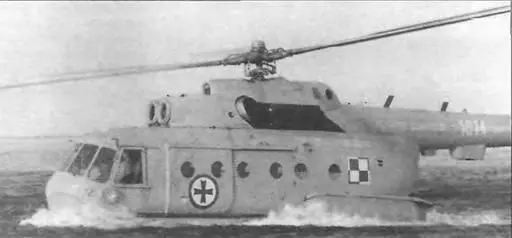

На вертолете установлена РЛС И-12М, опускаемая гидроакустическая станция «Ока-2», буксируемый магнитный приемник АПМ-60, КВ-радиостанция Р-842М, У КВ-радиостанция Р-860, радиовысотомер РВ-3, радиокомпас АРК-Э, доплеровский измеритель скорости и угла сноса ДИСС-15, автопилот АП-34Б, система автоматического управления САУ-14.

Бортовое оборудование обеспечивает обнаружение подводной лодки, определение ее координат, автоматический вывод вертолета в точку сброса оружия, обмен информацией между вертолетами в группе и с кораблями, решение навигационных задач. В противолодочном варианте вертолет оснащен соответствующим оборудованием, которое обслуживается оператором.

В состав вооружения входят торпеды, авиационные и глубинные бомбы. Ми-14ПЛ оборудован обогреваемым торпедным отсеком для применения средств поражения подводных лодок при отрицательных температурах наружного воздуха.

Вертолет находится в серийном производстве. Поставлено более 230 единиц всех модификаций в страны СНГ и другие государства: Болгарию, Германию, КНДР, Ливию, Польшу, Румынию, Сирию, Югославию и на Кубу.

Экипаж, чел. 3-4

Скорость, км/ч:

максимальная 230

крейсерская 215

Потолок динамический, м 3500

Дальность перегоночная, км 1135

Масса, кг:

максимальная взлетная 14000

нормальная взлетная 13000

пустого вертолета 11750

Число перевозимых людей, чел 10

Габариты вертолета, м:

диаметр несущего винта 21,29

длина с вращающимися винтами 25,3

Длина фюзеляжа без рулевого винта:

Ми-14ПЛ 18,38

Ми-14ПС 18,78

высота 6,93

Двигатель: ГТД ТВЗ-117МТ, л.с. 2 по 1950

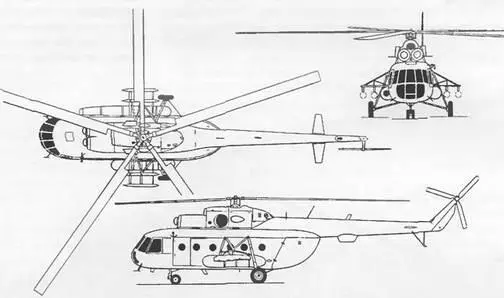

Ми-17 (код НАТО – «Hip-H») предназначен для решения широкого круга задач. Разработан в 1980 г. на основе Ми-8.

На базе Ми-17 созданы различные модификации.

Ми-17П – пассажирский вертолет. Может перевозить 26 пассажиров. Установлены системы отопления и вентиляции.

Ми-17 «Салон» – пассажирский вертолет с повышенной комфортностью. Рассчитан на перевозку 7, 9 и 11 пассажиров.

Ми-17-1В – транспортный вертолет. Оснащен двигателями ГТД ТВЗ-117ВМ взлетной мощностью 1620 кВт/2200 л.с., что обеспечивает грузоподъемность 4000 кг в кабине и 5000 кг на внешней подвеске.

Эта модификация вертолета выпускается и в десантно-транспортном варианте, В этом случае в кабине могут быть размещены 30 десантников, а в санитарном – 12 раненых на носилках или 17 раненых сидя и 3 на носилках На боевом варианте машины может устанавливаться ракетное вооружение, предназначенное для поражения площадных и групповых целей, в том числе бронированных и бетонных сооружений. Пусковыми устройствами для ракет являются 4 блока типа Б8В20. Электрическая схема управления стрельбой позволяет производить пуск ракет сериями по 4 снаряда из каждого блока (5 залпов) и по 8 снарядов (3 залпа). Управление стрельбой и стабильность обеспечивает специально установленный прибор ПУС-3671. На вертолете размещены 4 пушечных контейнера УПК-23-250 с пушками ГШ-23Л и шкворневые установки (8 точек). Передняя и задняя полусферы вертолета прикрыты пулеметами типа ПКТ, имеющими независимые электрические цепи питания и дистанционное управление стрельбой. Сброс бомб массой до 500 кг, а также зажигательных бомб обеспечивается балочным держателем БДЗ-57КРВМ.

Контроль результатов стрельбы из пушечных контейнеров и пусков ракет из блоков Б8В20, а также контроль выполнения учебной стрельбы осуществляются киносъемочным аппаратом АКС-2А. Вертолет укомплектован малогабаритной телескопической мишенью и универсальным прибором типа УП-160, позволяющими в сжатые сроки производить холодную пристрелку вооружения на стоянке. Для защиты экипажа и стрелков установлены бронеплиты. Для защиты от зенитных ракет имеется устройство выброса ложных тепловых целей и дипольных отражателей АСО-2 (под хвостовой балкой) и передатчик помех инфракрасным системам.

Ми-17М – спасательный вертолет. Оснащен стрелой с лебедкой грузоподъемностью 300 кг, универсальным подъемным сиденьем и прожектором.

Ми-17ПЛ – постановщик радиоэлектронных помех. Предназначен для обнаружения и подавления самолетных БРЛС, зенит- но-ракетных и обзорных РЛС. В состав экипажа введен оператор.

Ми-17МД – модернизация Ми-17-1В. Улучшена аэродинамика, установлены баллонеты для обеспечения плавучести и дополнительные топливные баки.

Ми-17 «экологическая лаборатория» – предназначен для мониторинга окружающей среды. Оснащен специальным оборудованием. Может использоваться для аэрофотосъемки.

Ми-17 «пожарный» – предназначен для тушения очагов пожара в жилых, отдаленных и труднодоступных районах. Оснащен устройством для беспарашютного десантирования 20 пожарных.

Ми-171 – вариант вертолета, производящийся на заводе в Улан-Удэ.

Ми-171 ВА – вертолет-летающий госпиталь. Оснащен операционным и другим медицинским оборудованием. Для обеспечения электропитания имеется вспомогательная силовая установка.

Ми-172 – пассажирский вертолет с двигателями повышенной мощности ГТД ТВЗ-117ВМ. Предназначен для работы в условиях высокогорья

Ми-17 внешне отличается от Ми-8 установкой рулевого винта с левой стороны хвостовой балки (вместо правой на Ми-8) и укороченными гондолами двигателей. На вертолете установлены 2 двигателя мощностью по 1400 кВт/1900 л.с. Для запуска двигателей служит вспомогательная силовая установка АИ-9В, Для уменьшения вибрации несущего винта имеются маятниковые гасители колебаний.

Оборудование базового вертолета обеспечивает полет днем и ночью, в сложных метеоусловиях. На Ми-17 размещены связные радиостанции «Бак- лан-20» и «Ядро-1», радиокомпасы АРК-15М и АРК-УД, доплеровский измеритель скорости и сноса ДИСС-32-90, авиагоризонты АГК-77 и АГР-74В, радиовысотомер Ф-037, навигационная система А-723, метеорадиолокатор 8А-813. Вертолет может оборудоваться радиоаппаратурой дальней навигационной связи и радиолокатором.

Ми-17 находится в серийном производстве. С 1983 г. поставляется на экспорт в страны СНГ и другие государства.

Экипаж, чел. 2-3
