Связная аппаратура включает облегченную командную радиолинию, связную КВ-радиостанцию Р-999, самолетное переговорное устройство СПУ 8. Имеется бортовой регистратор САРПП-12, для оповещения экипажа об аварийных ситуациях в полете установлена аппаратура речевых сообщений РИ-65.

Ми-24ВМ вооружен несъемной подвижной пушечной установкой (НППУ-24) с пушкой ГШ-23 Ракетное вооружение включает шестнадцать УР «Атака» (с возможностью их применения по воздушным целям) Кроме того, вместо УР «Атака» на подкрыльевых пилонах могут быть установлены до восьми УР ближнего воздушного боя «Игла-В», блоки УБ-32-57 с НАР С-5 (калибр 57 мм) или блоки с НАР С-8 (калибр 80 мм), или с НАР калибра 240 мм, контейнеры с пулеметами (калибр 7,26 или 12,7 мм), или с гранатометами АГС, до 1500 кг бомб контейнеры с минами и т.д. Вооружение вертолета позволяет осуществить перезарядку оружия во время посадки с помощью боезапаса, перевозимого в кабине Результат модернизации бортового оборудования и вооружения: повышение эффективности поражения одиночных целей возросло в 1,4-1,6 раза, увеличение зоны поражения НППУ – в 2-2,5 раза, повышение боевой эффективности УР – в 1,7-2,2 раза.

Вертолет может поднять 8 десантников с вооружением или 4 раненых на носилках.

С конца 2000 г планируется начать модернизацию вертолетов серии Ми-24 до уровня Ми-24ВМ (экспортный вариант Ми-35М) и осуществлять поставки на экспорт.

Базовый вертолет имеет одновинтовую схему с рулевым винтом двумя двигателями, крылом и трехо- порным шасси. Фюзеляж полумонококовой конструкции Кабина летчика приподнята на 0,3 м над кабиной стрелка-оператора. В кабине для десанта могут разместиться 8 человек или четверо носилок с ранеными Крыло имеет отрицательное поперечное V и создает подъемную силу, равную 25% массы вертолета Оно снабжено четырьмя пилонами для подвески вооружения или контейнеров с оборудованием, а на концах установлены балки для ПТУР

Несущий винт пятилопастный, рулевой винт трехлопастный и имеет диаметр 3,9 м

Двигатели ГТД ТВЗ-117ВМ мощностью 1620 кВт/2200 л с установлены сверху фюзеляжа. В общем обтекателе размещена ВСУ ГТД АИ-9В.

Оборудование Ми-24 включает оптико-электронную (телевизионную для низких уровней освещенности) ОПС в правом и РКСН ракет в левом носовых подфюзеляжных обтекателях, пушечный прицел ПКВ или ИЛС (на Ми-24В), приемник предупреждения о радиолокационном облучении, инфракрасную систему создания помех «Липа», систему опознавания госпринадлежности, фотокинопулемет, контейнеры АСО-2 со 132 ложными целями.

В комплект пилотажно-навигационного оборудования входит система автоматического управления полетом САУ-В24-1 с автопилотом ВАУП-1 для автоматической стабилизации вертолета по крену, курсу, тангажу, барометрической высоте и скорости полета. Имеются также автоматические радиокомпасы АРК-15М и АРК-У2, доплеровский измеритель скорости и угла сноса ДИСС-15Д, радиовысотомер РВ-5, комбинированная курсовая система «Гребень-1». В состав приборного оборудования входит командный пилотажный прибор ПКП-72М, указатель крена и тангажа УКТ-2, радиомагнитный индикатор РМИ-2. Связная аппаратура включает командные УКВ-радиостанции Р-860, Р-863 и Р-828, связную КВ-ра- диостанцию «Карат», самолетное переговорное устройство СПУ-8. Имеется бортовой регистратор САРПП-12, для оповещения экипажа об аварийных ситуациях в полете установлена аппаратура речевых сообщений РИ-65.

Вертолет широко применялся во время войны в Афганистане, а также участвовал в боевых действиях между Ираком и Ираном в начале 1980-х гг.

Ми-24 эксплуатируется в вооруженных силах стран СНГ и других государств. Построено свыше 5200 вертолетов, из них более половины для стран СНГ, остальные поставляются на экспорт в 18 стран мира: Алжир, Анголу, Афганистан, Венгрию, Вьетнам, Германию, Индию, Ирак, Йемен, Китай, Кубу, Ливию, Мозамбик, Никарагуа, Перу, Польшу, Северную Корею, Чехию и Словакию.

Экипаж, чел. 3

Скорость, км/ч:

максимальная 330

крейсерская 217-270

Максимальная скороподъемность, м/с 12,5

Потолок, м:

статический 1500

динамический 5000

Дальность, км:

перегоночная 1000

действия (в зависимости от нагрузки) 160-295

Масса, кг:

максимальная взлетная 11500

нормальная взлетная 8200

пустого вертолета 8500

Максимальная внешняя нагрузка, кг 2500

Максимальная боевая нагрузка, кг 2500

Число перевозимых людей, чел.:

десантников 8

раненых 4

Габариты вертолета, м:

диаметр несущего винта 17,1

длина 18,8

высота 4,173

Двигатель: ТВД ТВЗ-117, л.с. 2 по 2200

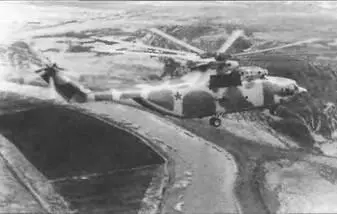

Ми-26 (код НАТО – «Halo») предназначен для переброски воинских подразделении и грузов на большие расстояния с площадок ограниченных размеров.

Ми-26 – самый тяжелый серийный вертолет в мире. Создан для замены Ми-6 и Ми-10. К его разработке ОКБ им. М.Л. Миля приступило в начале 1970-х гг. Первый опытный образец поднялся в воздух 14 декабря 1977 г. Серийное производство в исходном варианте Ми-26Т началось в 1984 г.

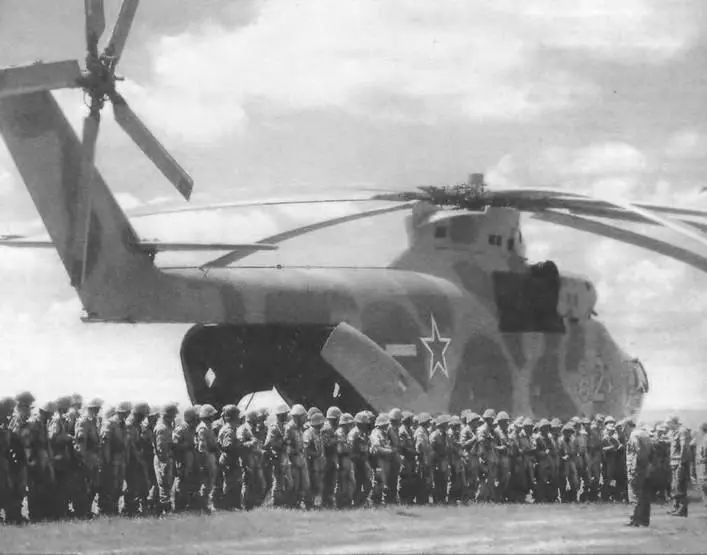

Ми-26 – военно-транспортный вертолет. Способен перевозить 80 солдат со снаряжением или 60 раненых на носилках с тремя сопровождающими.

Вертолет разработан в следующих модификациях.

Ми-26А – модификация Ми-26 с модернизированной системой управления и навигации.

Ми-26Т – гражданский транспортный вертолет. Модификация Ми-26. В пожарном варианте оснащен емкостью, вмещающей 7500 л жидкости

Ми-26П – пассажирский вариант с салоном на 70 мест. Установлена система кондиционирования воздуха

Ми-26ТМ – вертолет-летающий кран Под фюзеляжем установлена кабина оператора. На внешней подвеске может перевозить груз массой 20000 кг.

Ми-26ТЗ – вертолет-топливозаправщик. Установлены дополнительные топливные баки емкостью 14-40 л и баки для смазочных материалов емкостью 1040 л. Оснащен оборудованием для одновременной заправки 4 самолетов или 10 автомашин.

Базовый вертолет имеет одновинтовую схему, два двигателя ГТД, рулевой винт и трехопорное неубирающееся шасси. Фюзеляж – полумонококовой конструкции. Шасси на стоянке обеспечивает изменение высоты клиренса. Несущий винт имеет 8 лопастей смешанной конструкции. Рулевой винт пятилопастный диаметром 7,67 м.

Силовая установка состоит из двух турбовальных ГТД Д-136 со свободной турбиной, установленных в отдельных гондолах сверху фюзеляжа. Воздухозаборники оснащены пылезащитными устройствами. Для запуска двигателей предназначена ВСУ, расположенная под кабиной экипажа.
