Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

Оборудование состоит из УКВ-радиостанции, автоматического радиокомпаса, радиовысотомера и авиагоризонта

Экипаж, чел. 1-2

Скорость, км/ч:

максимальная 210 крейсерская 160-180

Потолок, м:

статический 700

динамический 4500

Дальность при максимальной взлетной массе, км 305

Масса, кг:

максимальная взлетная 1350

нормальная взлетная 1260

пустого вертолета 800

Максимальная полезная нагрузка, кг 240

Габариты вертолета, м:

диаметр несущего винта 10

длина с вращающимися винтами 11,48

длина фюзеляжа 8 71

ширина фюзеляжа 1,42

Двигатель: РПД ПДМ-14В26, л.с. 2 по 220

Предназначен для сопровождения многоцелевых и транспортных вертолетов, непосредственной поддержки сухопутных войск и борьбы с бронетехникой противника.

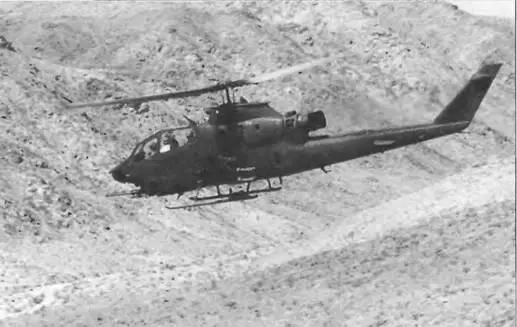

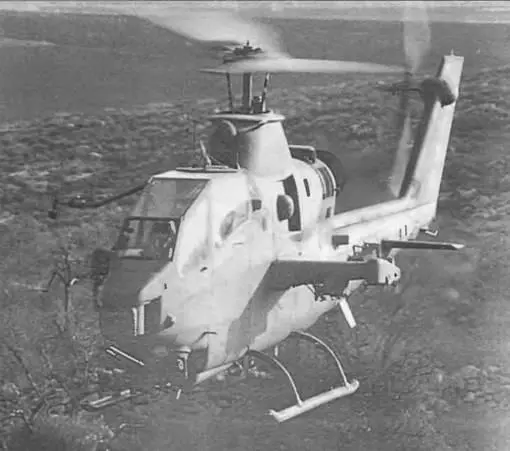

В марте 1965 г. компания «Белл» начала разработку боевого вертолета ближней воздушной поддержки войск на базе вертолета Модель 204 (UH-1B/-1C «Ирокез»). Предполагалось обеспечить армию США пробным вертолетом, который объединял бы в себе новый узкий фюзеляж с малым поперечным сечением и тандемным расположением кресел, силовую установку, несущий винт и трансмиссию вертолета UH-1C. Опытный образец поднялся в воздух 7 сентября 1965 г. Вертолет, обозначенный Модель 209, ис- пытывался начиная с декабря того же года, а заказы на два предсерийных и 110 серийных аппаратов последовали в апреле 1966 г Получивший в итоге обозначение AH-1G и имя «Хью Кобра», вертолет начал поставляться в армию США в июне 1967 г., а с сентября его стали использовать в боевых действиях во Вьетнаме. Для армии США было поставлено 1127 вертолетов AH-1G, включая тренировочные TH-1G с двойным управлением.

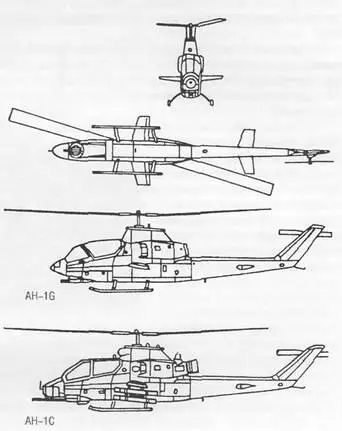

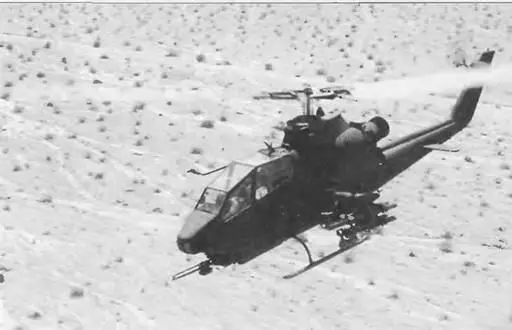

Серийный вертолет AH-1G, ставший базовым для дальнейших модификаций, имел конструкцию одновинтовой схемы, с рулевым винтом, одним ГТД и лыжным шасси. Фюзеляж цельнометаллический, типа полумонокок. Кабина экипажа двухместная, с расположенными друг за другом сиденьями стрелка и летчика Уровень пола в отсеке стрелка (находится перед летчиком) ниже на 0,25 м Фонарь с плоскими стеклами сводит к минимуму отсвечивание и увеличивает пространство над головой летчика, на вертолете применена усовершенствованная автономно действующая система аварийного сбрасывания окон и дверей. Для защиты экипажа и наиболее ответственных участков конструкции и агрегатов от наземного огня использована облегченная стальная броня. Конструкция хвостовой балки усилена, чтобы противостоять попаданию 23-мм снарядов Для планера вертолета применена окраска, способствующая уменьшению визуальной и ИК-заметности.

Крыло размахом 3,28 м, среднерасположенное, прямое, трапециевидной формы в плане, которое разгружает несущий винт в горизонтальном полете и несет узлы подвески вооружения, контейнеров с оборудованием или топливных баков Шасси неубираю- щееся лыжное выполнено из алюминиевых сплавов, с пластиковыми обтекателями стоек. Снизу для улучшения износостойкости к лыжам крепятся накладки из стали.

Силовая установка состоит из одного турбоваль- ного ГТД размещенного в обтекателе сверху фюзеляжа и снабженного боковыми воздухозаборниками, выхлопным соплом, отклоненным вверх, на котором установлен кожух для охлаждения выхлопных газов наружным воздухом и снижения ИК-излучения. Топливо содержится в протектированных баках емкостью 980 л, замкнутых в систему пополнения топливом расходного бака

Электронное оборудование включает средства связи (между членами экипажа КВ-станцию связи, станцию связи метрового диапазона), навигационную систему, приемник радиолокационного обнаружения, передатчик активных ИК-помех, индикаторы обстановки в горизонтальной и вертикальной плоскостях, радиовысотомер, резеовный магнитный компас для второго летчика, ответчик системы опознавания.

Вооружение состоит из контейнеров с НУР со складывающимся оперением, которые подвешиваются под крылом на внешних пилонах, и универсальной турельной установки М-28, вмещающей либо два пулемета, либо два 40-мм реактивных гранатомета. Масса боевой нагрузки составляет 450 кг.

Корпус морской пехоты США закупил в 1969 г. 38 машин AH-1G в ожидании поставки 49 машин варианта AH-1 J «Си Кобра», заказанных в мае 1968 г. Экземпляры, в основном подобные армейскому вертолету AH-1G, поставлялись ВМС Испании (8 машин, обозначенных Z 14) и в Израиль (6 машин).

В дальнейшем производились следующие варианты

ТН-1G «Хью Кобра» – обозначение учебно-тре- нировочного вертолета AH-1G с двойным управлением.

AH-1 J «Си Кобра» – первоначальный вариант для Корпуса морской пехоты США, оснащенный силовой установкой с двумя турбовальными двигателями Т400-СР-400 общей мощностью на валу 820 кВт/ 1100 л.с. в номинальном режиме, но со взлетной или боевой мощностью на валу 932 кВт/1250 л.с.; с 1970 г. выпущена 271 машина, 63 из которых уже с февраля 1971 г. стали использоваться во Вьетнаме морскими пехотинцами.

AH-1Q «Хью Кобра» – 93 машины AH-1G, переоборудованные в 1973- 1974 гг. для запуска противотанковых ракет «Тоу».

AH-1 R «Хью Кобра» – вариант, подобный AH-1G, но с более мощным тур- бовальным двигателем T53-L-703.

AH-1 S «Хью Кобра» – общее обозначение, под которым существующие аппараты АН-1 были модернизированы для возможности противотанковой борьбы с помощью ракет «Тоу», а также обозначение вновь построенных аппаратов. Оно включает также «Модернизированные» AH-1S, которые составляют 197 машин AH-1G и 93 машины AH-1Q с усовершенствованными коробкой передач и трансмиссией, улучшенным несущим винтом, двигателем T53-L-703 и ракетами «Тоу»; 100 подобных вертолетов, под обозначением «Серийные» AH-1S, были серийными машинами с перспективной радиоэлектроникой, системами и оборудованием; 98 машин «Стрелковые» AH-1 S, похожие на вертолеты «Серийные» AH-1S, но с улучшенной турелью и системой управления огнем; и 126 новых серийных машин

AH-1F- «Модернизированный» AH-1S, вобравший в себя все лучшие качества вертолетов AH-1S, плюс перспективное навигационно-боевое радиоэлектронное оборудование и системы защиты, включающие прицельное оборудование с лазерным дальномером, ЭВМ, нашлемный прицел, систему уменьшения ИК-излучения двигателя и ИК-ловушки.
