В Ми-28Н, как и в Ми-28, имеется отсек в задней части фюзеляжа, где могут разместиться 2 человека.

Ми~28Н может быть доставлен в район боевых действий на самолете Ил-76. Для этого необходимо демонтировать лопасти, надвтулочную РЛС, консоли крыла и стабилизатор. Время подготовки вертолета к полету после выгрузки не превышает 1,5 ч.

На Ми-28 установлены газотурбинные двигатели с электронной системой регулирования мощностью по 2200 л.с./2х1618 кВт. Воздухозаборники оборудованы пылезащитными устройствами, а выхлопные патрубки – тепловыми экранами, которые снижают тепловое излучение вертолета в 1,5 раза.

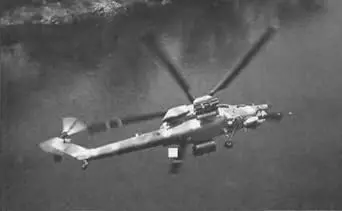

Вертолет одновинтовой схемы, с неубирающимся трехопорным шасси, вспомогательным крылом и двигателями в гондолах по бокам фюзеляжа. Лопасти винтов цельнокомпозиционные.

Кабины с тандемным расположением членов экипажа Для повышения боевой живучести вертолета кабина летчика полностью бронирована, ее плоскопанельное остекление выдерживает прямое попадание пуль калибра до 12,7 мм и осколков снарядов, жизненно важные элементы конструкции экранированы менее важными, многие агрегаты и системы дублированы. Конструкцией предусмотрен специальный технический отсек, допускающий размещение трех человек, который может использоваться для эвакуации с поля боя экипажа другого сбитого вертолета.

Приборное оборудование кабины летчика включает ИЛС и нашлемный прицел для управления пушкой, кабины штурмана-оператора – индикатор на ЭЛТ для отображения данных оптико-электронной системы. Имеются устройства подавления инфракрасного излучения и автоматы сбрасывания ложных тепловых целей. Система спасения экипажа на малых высотах включает энергопоглощающие кресла и шасси с двухкамерной амортизацией, которые обеспечивают экипажу выживание при аварийных посадках с большими (до 12 м/с) вертикальными скоростями встречи с землей. На больших высотах экипаж может покинуть вертолет с парашютом, предварительно отстрелив крыло.

В обзорно-прицельную станцию встроен лазерный дальномер, определяющий текущую дальность до цели и передающий эту информацию в БЦВМ для вычисления поправок при стрельбе из пушки и НУР. Он также выдает данные, необходимые для проведения пусков УР и выбора их оптимальной траектории в момент пуска.

Вертолет имеет подвижную пушечную установку НППУ-28 с модифицированной танковой пушкой 2А42 (калибр 30 мм; скорострельность 900 выстр./мин, боекомплект 250 снарядов) на турельной установке в носовой части фюзеляжа. Пушка работает синхронно с прицелом и имеет такую же подвижность. В пределах визуальной видимости без использования увеличивающей оптики летчик также может наводить пушку и вести из нее огонь с помощью ИЛС либо нашлемного прицела.

Под крылом на четырех точках подвески могут подвешиваться до шестнадцати ПТУР «Штурм» с радиокомандной системой наведения или «Атака-В» с радиолокационной системой наведения и до четырех блоков НАР (калибр 80 мм по 20 ракет или 130 мм по 5 ракет), которые могут запускаться из обеих кабин. Кроме того, могут также крепиться контейнеры с гранатометами и пушками калибра 23 мм, бомбы массой до 500 кг (общей массой до 2000 кг). Вертолет оснащен приспособлениями для постановки мин.

Ми-28 Ми-28Н

Экипаж, чел. 2 2

Скорость, км/ч:

максимальная 300 300

крейсерская 270 270

Потолок, м:

статический 3600 3600

динамический 5800 5800

Дальность, км:

перегоночная 1100 1100

действия 460 450-600

Масса, кг:

максимальная взлетная 11200 11500

нормальная взлетная 10400 10500

пустого вертолета 7000 7000

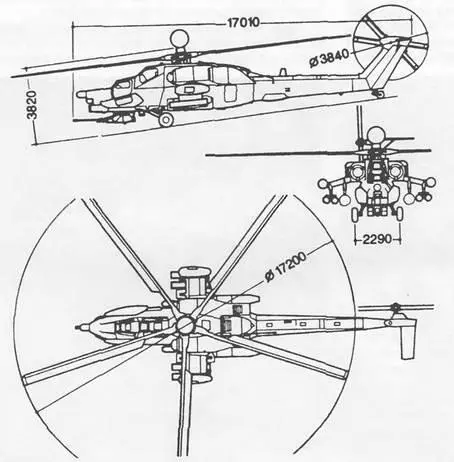

Габариты вертолета, м:

диаметр несущего винта 17,2 17,2

длина с вращающимися винтами 21,093 21,093

без винтов 17,91 -

высота до втулки верхнего винта 3,82 3,82

Двигатель: ГТД ТВЗ-117ВМ, л.с. 2 по 2200 2 по 2200

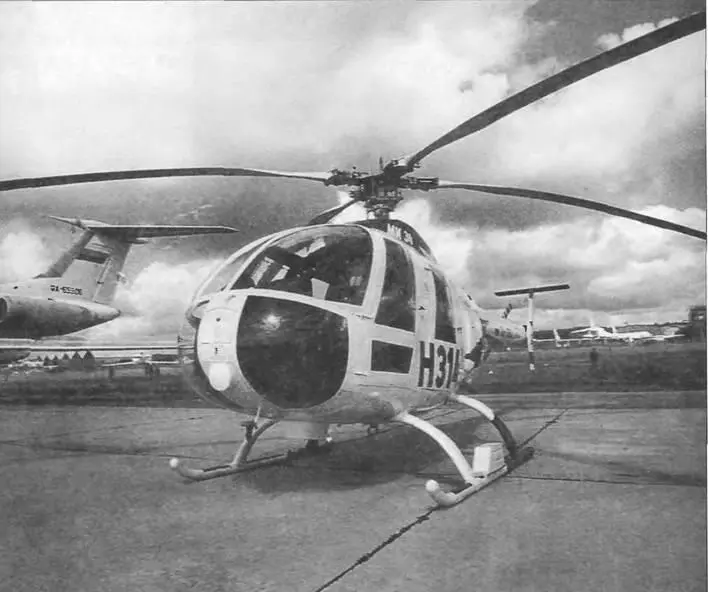

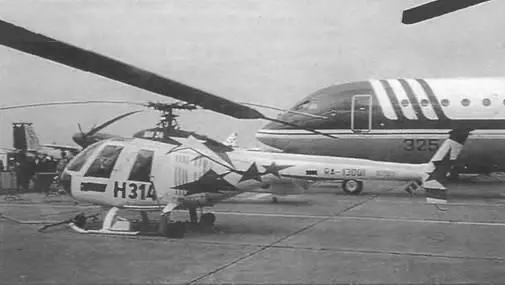

Ми-34 (код НАТО – «Hermit») предназначен для пассажирских и грузовых перевозок, а также используется в качестве связного и патрульного вертолета. Ми-34 первый полет совершил в ноябре 1986 г.

Разработан ряд вариантов вертолета.

МИ-34ВАЭ – с двумя роторно-поршневыми двигателями BA3-430 мощностью по 162 кВт/220 л.с. Вертолет имеет лучшие высотные характеристики, большую дальность полета и грузоподъемность.

Ми-34М – усовершенствованный военный вариант вертолета Ми-34ВАЭ для целеуказания и разведки.

Ми-34 – патрульный вертолет, предназначенный для поддержания общественного порядка, с осветительной фарой и громкоговорителями.

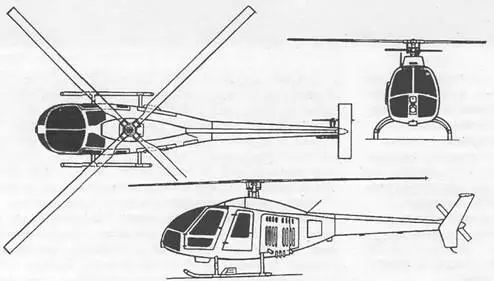

Вертолет одновинтовой схемы, с рулевым винтом и лыжным шасси. Фюзеляж каркасной конструкции, изготовленный из алюминиевых сплавов с широким применением композитных материалов, плавно переходит в коническую хвостовую балку с кожухом сверху для вала рулевого винта. С левой стороны на конце хвостовой балки установлено стреловидное вертикальное оперение с Т-образным расположением горизонтального оперения прямоугольной формы в плане. В кабине с большой площадью остекления спереди размещаются сиденья для летчиков с двойным управлением, за ними общее сиденье для двух пассажиров. По бокам кабины имеются по две двери.

Несущий винт четырехлопастный, с упругим креплением лопастей. Втулка имеет горизонтальные и осевые шарниры и упругие элементы, обеспечивающие перемещение лопастей в плоскости вращения. Лопасти прямоугольной формы в плане, изготовлены из стеклопластика, усиленного волокнами углерода.

Рулевой винт (диаметром 1,98 м) двухлопастный, толкающий, с общим горизонтальным шарниром.

Силовая установка вертолета Ми-34 состоит из одного звездообразного девятицилиндрового поршневого двигателя воздушного охлаждения в центральной части фюзеляжа. Двигатель обладает хорошей приемистостью и невосприимчивостью к попаданию выхлопных газов в воздухозаборник, что очень важно при выполнении фигур высшего пилотажа. Топливная система включает один легкий бак емкостью 160 л в центральной части фюзеляжа под двигателем и рассчитана на работу при полете в перевернутом положении.

Система управления вертолетом механическая, управление в кабине двойное.
