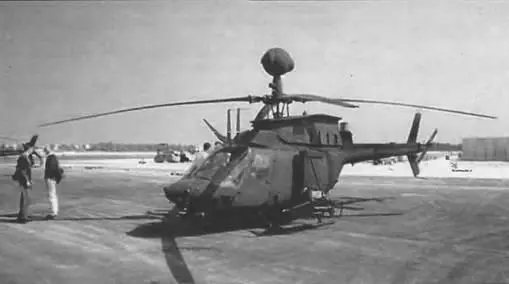

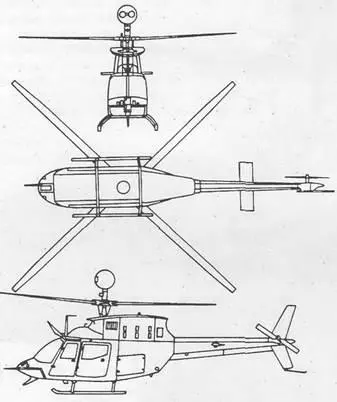

Экипаж, чел. 2

Скорость, км/ч:

максимальная 237

крейсерская 222

Статический потолок, м 3660

Дальность действия, км 556

Масса, кг:

максимальная взлетная 2041

пустого вертолета 1281

Габариты вертолета, м:

диаметр несущего винта 10,67

длина 10,31

высота 3,93

Двигатель: ТВД Allison 250-C30R, л с. 650

В июне 1955 г. компания «Белл Геликоптер» создала для армии США проект вертолета, обозначив его Модель 204. Новый вертолет получил обозначение Н-40 (UH-1) и имя «Ирокез». Первый заказ распространялся на три опытных экземпляра ХН-40. Опытный вертолет поднялся в воздух 22 октября 1956 г. и использовался для испытаний и доработок. Непосредственно перед первым полетом были заказаны 6 предсерийных образцов YH-40 и все поставлены в августе 1958 г. Запущенные в производство девять окончательных предсерийных вертолетов UH-1A были поставлены 30 июня 1959 г., а за ними поступили в эксплуатацию и 74 серийных экземпляра.

Эти машины имели двойное управление и использовались в качестве учебно-тренировочных вертолетов для полетов по приборам. Впервые массово стали эксплуатироваться в Корее. Вертолеты UH-1A были среди первых армейских вертолетов США, которые действовали во Вьетнаме.

Характерной внешней особенностью вертолета является стабилизирующий стержень, расположенный над несущим винтом под прямым углом к его двум лопастям, а также маленькие рули высоты, прикрепленные к задней части фюзеляжа. Трубчатое полозковое шасси было идеальным для операций общего назначения. В кабине могли размещаться два члена экипажа и шесть пассажиров или двое носилок.

Силовая установка включает ТВД Авко Лайкомин T53-L-1А мощностью 522 кВт/700 л.с., что делало вертолет Модель 204 первым летательным аппаратом, оснащенным турбиной.

Усовершенствованный вариант UH-1B (построено более 700 экземпляров) вначале имел двигатель Авко Лайкомин T53-L-5 мощностью 716 кВт/960 л.с., а более поздняя серийная модель получила двигатель T53-L-11 мощностью на валу 820 кВт/1100 л с. Другие усовершенствования вертолета включали перепроектированные лопасти несущего винта и увеличенную кабину, способную вместить двух членов экипажа и семь пассажиров или трое носилок.

Начиная с осени 1965 г. вертолет UH-1B был замещен в производстве вертолетом UH-1C, имевший «прикрепленный на шарнирах» винт с широкими лопастями Этот новый несущий винт обеспечивал небольшое увеличение скорости и повышение маневренности. Несколько вертолетов UH-1A, действовавших во Вьетнаме, вооружались ракетным блоком и двумя пулеметами калибра 7 62 мм для ближней поддержки. Успехи этого вертолета привели к тому, что многие UH-1B стали использоваться вооруженные в основном четырьмя установленными по бокам пулеметами калибра 7 62 мм или двумя симметрично расположенными блоками, каждый из которых содержал 24 ракеты.

Другие военные варианты Модели 204 включали вертолет UH-1E для Корпуса морской пехоты США, оборудованный лебедкой для подъема людей, тормозом несущего винта и электронным оборудованием. Первый вертолет был поставлен 21 февраля 1964 г., а с октября 1965 г. на серийные машины стал устанавливаться новый несущий винт с шарнирной подвеской лопастей.

Вертолет UH-1F для ВВС США, с ТВД Дженерал Электрик T58-GE-3 мощностью 962 кВт/1290 л.с., имел несущий винт большего диаметра и был способен разместить пилота и 10 пассажиров. На базе UH-1F создан аналогичный ему учебно-тренировочный вариант TH-1F.

Вертолет НН-1К разработан для ВМС США и подобен вертолету UH-1E, но с двигателем T53-L-13 мощностью 1044 кВт/1400 л.с., а вертолеты TH-1L и UH-1L (учебно-тренировочный и общего назначения) с двигателем T53-L-13.

Три вертолета UH-1M были оснащены оборудованием ночного видения.

Вертолет Модель 204В строился для гражданского использования и военного экспорта. Он имел 10 посадочных мест, несущий винт большего, чем у UH-1F, диаметра и двигатель T53-L-11. Модель 204В и UH-1 были построены японской компанией «Фуджи», а в 1967 г. эта компания представила вертолет Фуджи- Белл 204В-2, который отличался от Модели 204В более мощным двигателем и тянущим хвостовым винтом.

Успех вертолетов UH-1A/B «Ирокез» убедительно доказал, что в базовой конструкции этих аппаратов было мало ошибок. Специально выделенный вертолет UHM А/В непрерывно дорабатывался и оснащался все более мощными двигателями.

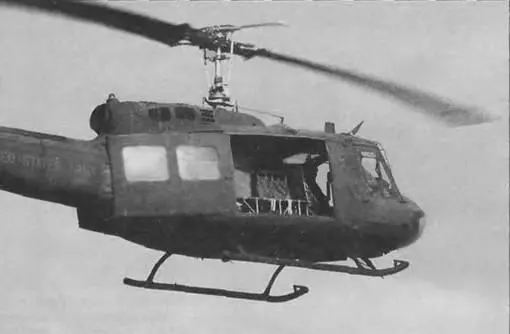

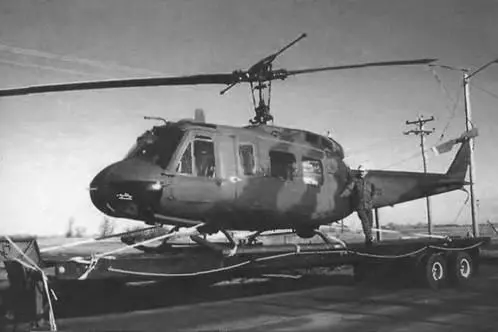

В начале 1960 г. фирма «Белл» предложила усовершенствованный вариант конструкции вертолета Модель 204 с более длинным фюзеляжем, дополнительным местом в кабине, обеспечивавшим размещение пилота и 14 военнослужащих или шести носилок, или до 1814 кг груза. В июле 1960 г. начались испытания семи вертолетов под армейским обозначение YUH-1D (производителем они были обозначены как Модель 205). Первый из этих вертолетов поднялся в воздух 16 августа 1961 г. и после успешных летных испытаний был запущен в серийное производство. Первый вертолет, обозначенный UH-1D, поставлен 9 августа 1963 г.

Силовой установкой машин этого типа был ТВД Авко Лайкомин T53-L-11 мощностью на валу 820 кВт/ 1100 л.с. Стандартный запас топлива, составлявший 832 л, мог дополняться двумя внутренними вспомогательными топливными баками, в результате чего максимальный топливный запас увеличивался до 1968 л. Широкомасштабное производство вертолетов UH-1D было развернуто как для армии США, так и для вооруженных сил других стран. Фирма «Дорнье» в Западной Германии по лицензии построила 352 вертолета.

За вертолетом UH-1D был запущен в серийное производство идентичный ему UH-1H с двигателем Авко Лайкомин T53-L-13 мощностью на валу 1044 кВт/1400 л.с. Поставка вертолетов UH-1H для армии США началась с сентября 1967 г., и этот вариант оказался последним в серийном производстве. Кроме того, UH-1H (9 машин) проданы ВВС Новой Зеландии и 118 вертолетов по лицензии произведено на Тайване.

Варианты вертолета UH-1H включали вертолеты СН-118 (первоначально CUH-1H), построенные компанией «Белл» для канадских ВВС, первые 10 из которых были поставлены 6 марта 1968 г., и НН-1Н – спасательные вертолеты, 30 из которых заказали ВВС США 4 ноября 1970 г. (поставки завершены в течение 1973 г.).

Вертолеты UH-1D/H широко использовались для выполнения широкого круга задач в Юго-Восточной Азии, в частности в Лаосе, Камбодже и в некоторых отдаленных областях Южного Вьетнама. Небольшое количество вертолетов UH-1H под обозначением ЕН-1Н было отобрано для электронного противодействия; летательные аппараты с усовершенствованными системами начали поставляться с 1981 г.
