В соответствии с программой армии США по разработке системы SOTAS (система обнаружения и перехвата цели до входа в зону ПВО противника), четыре вертолета UH-1 Н были модифицированы для испытаний Их задача состояла в том, чтобы получать данные с радара о перемещениях на поле боя, передавать их на землю и снабжать наземное командование информацией о тактической ситуации. Армия США намеревается сохранить базовый вертолет UH-1 Н в широкомасштабной эксплуатации до начала XXI века. В связи с такими планами существующий парк вертолетов UH-1H можно рассматривать как объект программы усовершенствований, согласно которой должно быть добавлено современное оборудование и снаряжение Фирма «Белл» также серийно выпускает коммерческую версию вертолета UH-1H под обозначением Модель 205А-1 Он оснащен ТВД Авко Лайкомин Т5313В мощностью на валу 1044 кВт/1400 л.с., дросселируемой до 932 кВт/1250 л.с. Нормальный запас топлива составляет 814 л, но может быть увеличен до 1495 л. Особое внимание уделено внутреннему дизайну для быстрого преобразования вертолета в грузовой, санитарный, административный варианты, в летающий кран или в поисково-спасательный. Максимальная вместимость: пилот и 14 пассажиров. Компания «Агуста» в Италии также строила по лицензии вертолеты Модель 205 под обозначением АВ.205А-1, аналогичные серийной модели компании «Белл». Покупателями этих вертолетов выступали ВВС Италии и некоторых других стран. В Японии выпускался вертолет Фуджи-Белл Модель 205А-1.

1 мая 1968 г. компаниями «Белл Геликоптер» и «Пратт-Уитни Эйркрафт» было достигнуто соглашение о продолжении усовершенствования нового вертолета на базе вертолета Модель 205 UH-1H «Ирокез». Первый из десяти таких аппаратов поступил в ВС Канады 6 марта 1968 г. под обозначением CUH-1H. Его силовой установкой являлся ТВД Авко Лайкомин T53-L-13 с мощностью на валу 1044 кВт/1400 л.с.

Однако было решено применить два ТВД. Усовершенствования привели к созданию военного вертолета Модель 212. Революционной в техническом отношении стала силовая установка вертолета РТ6Т Твин- Пак канадской компании «Пратт-Уитни Эйркрафт Канада» (PWAC). Она состояла из двух ТВД, установленных рядом и вращавших вал несущего винта через редуктор. Выходная мощность на валу у первых серийных экземпляров вертолета составляла 4,66 кВт/кг, в то время как для усовершенствованного ТВД Лайкомин Т53 она была 4,19 кВт/кг.

Имелось и еще одно очень значительное преимущество: при установке двигателя РТ6Т-3 на вертолет Модель 212, выходная мощность во время взлета ограничивалась величиной 962 кВт/1290 л.с. В случае неисправности одной из двух турбин, датчики крутящего момента, расположенные в собирающем редукторе, передавали сигнал исправной турбине, и она начинала вырабатывать мощность на валу в диапазоне от 764 кВт/1025 л.с. до 596 кВт/800 л.с. для аварийной или непрерывной работы соответственно.

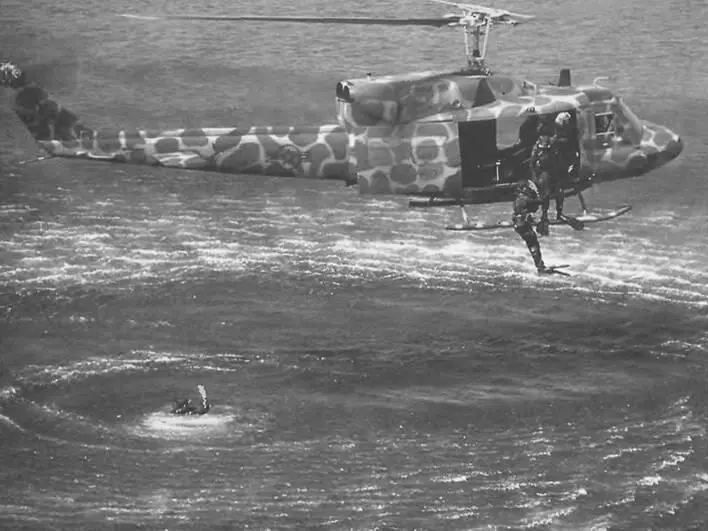

Поставки для ВВС США военных вертолетов Модель 212 под обозначением UH-1N были осуществлены в 1970 г., а для ВМС и Корпуса морской пехоты США в 1971 г. Первый вертолет CUH-1N (СН-135) был передан вооруженным силам Канады 3 мая 1971 г. Он обладал цельнометаллической конструкцией фюзеляжа, бесстоечным лыжным шасси, двухлопастным цельнометаллическим полужестким несущим винтом и двухлопастным хвостовым винтом.

Восемь вертолетов Модель 212 в 1979 г. были поставлены Китаю. Вертолеты Модель 212 под обозначением АВ.212 производила в Италии по лицензии компания «Агуста». Первые поставки этих машин состоялись в 1971 г У противотанкового варианта AB.212ASW был усилен каркас вертолета, установлены палубные шасси и ТВД компании PWAC РТ6Т-6 Твин-Пак мощностью на валу во время взлета 1398 кВт/1875 л.с

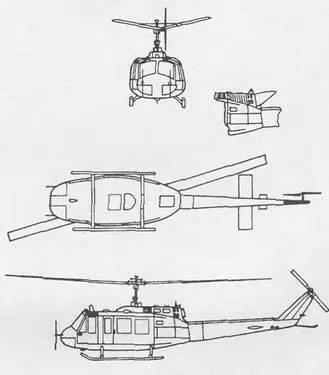

UH-1F UH-1H UH-1N

Экипаж, чел. 2 1 1

Максимальная скорость, км/ч 204 204 230

Потолок, м:

динамический 5790 3840 4330

статический 4635 4145 -

Дальность действия, км 383 511 420

Масса, кг:

максимальная взлетная 3856 4390 5080

нормальная взлетная 3550 3872 -

пустого вертолета 2177 2363 2778

Максимальная боевая нагрузка, кг 1200 – -

Габариты вертолета, м:

диаметр несущего винта 14 63 14,63 14,69

длина с вращающимися

лопастями 14,29 17,62 17 46

высота 3,77 4 43 4 53

Двигатель, л.с.:

ТВД General Electric T58-GE-3 1290 – -

ТВД Avko Lycoming T53-L-136 – 1400

ТВД Pratt amp; Whitney Aircraft PT6T-3 – - 1290 twin-Рас

Предназначен для Корпуса морской пехоты США и базирования на авианосцах, снабжен системой складывания лопастей несущих винтов и оборудованием для полетов в сложных метеоусловиях.

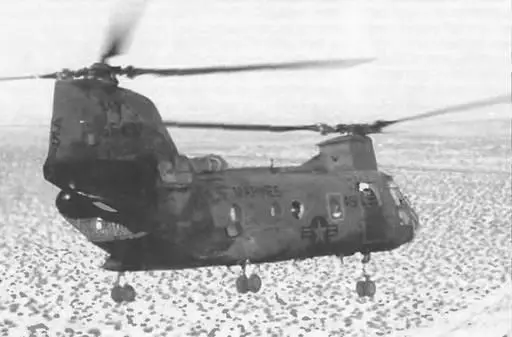

Компания «Вертол Эйркрафт Корпорэишн» начала проектное изучение коммерческого транспортного летательного аппарата с двумя турбинными двигателями. В результате была принята продольная схема с двумя несущими винтами, разработанная полностью компанией «Вертол». Для нового вертолета были выбраны сдвоенные турбинные двигатели, которые обеспечивали превосходную удельную мощность и постоянно совершенствовались Они размещались над фюзеляжем в заднем конце кабины для снижения уровня шума и обеспечения максимального внутреннего пространства. Для ускорения погрузочно-разгрузочных работ скошенная вверх хвостовая часть фюзеляжа представляла собой аппарель, достаточно прочную для непосредственной погрузки транспортных средств и/или крупногабаритных грузов. Герметичный фюзеляж, разделенный на отсеки, позволял производить взлет и посадку как с водной, так и с земной поверхности.

Опытный образец Модель 107 начал собираться в мае 1957 г., а его первый полет состоялся 22 апреля 1958 г. Армия США в июле 1958 г. заказала 10 слегка модифицированных аппаратов под обозначением YHC-1A; первый из них поднялся в воздух 27 августа 1959 г. Впоследствии компания оснастила третий из них газотурбинными двигателями Дженерал Электрик T58-GE-6 мощностью на валу 783 кВт/1050 л.с. и несущими винтами увеличенного диаметра. Этот вариант был оборудован гражданским интерьером как опытный образец Модель 107-11 и совершил свой первый полет 25 октября 1960 г. Когда вертолетом заинтересовался Морской корпус армии США, один аппарат был модифицирован в Модель 107М, оснащен двигателями T58-GE-8 мощностью 1250 л.с. и запущен в серийное производство под обозначением HRB -1 (в 1962 г. обозначение было изменено на СН-46А) и названием «Си Найт». Первый из вертолетов СН-46А поднялся в воздух 16 октября 1962 г., а испытания продолжались до конца 1964 г., и в начале 1965 г. первые эскадрильи Морского корпуса армии США приняли его на вооружение.
