длина с вращающимися винтами 30,18

длина фюзеляжа 15,54

высота 5,68

Двигатель: ГТД Lycoming t55-1-l-12 л с 2 по 3750

Предназначен для ведения разведки и передачи тактической разведывательной информации с помощью усовершенствованной цифровой связи в реальном масштабе времени, огневой поддержки сухопутных войск, координации атак ударных самолетов, а также для сопровождения боевых вертолетов «Апач».

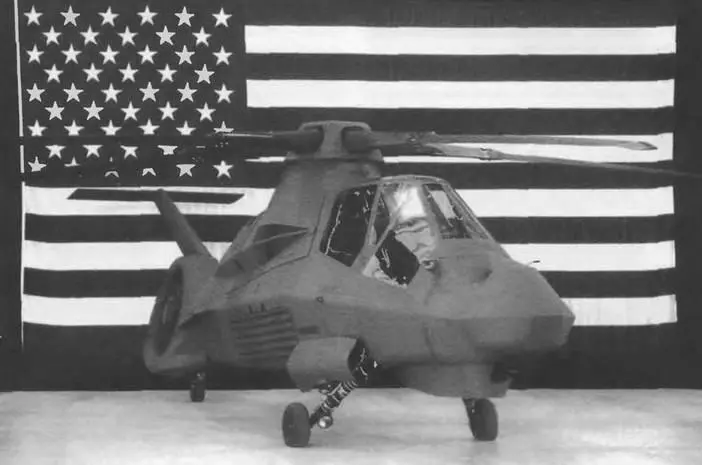

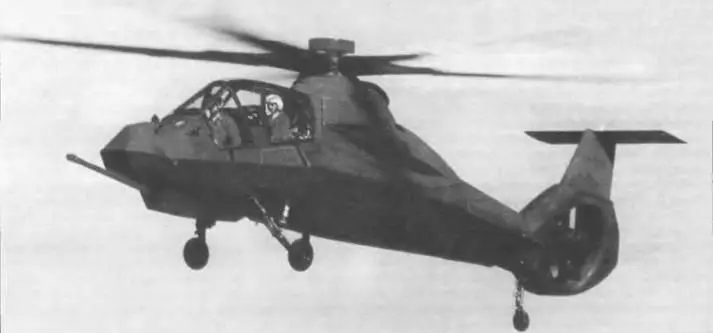

Работы по программе создания легкого многоцелевого вертолета LHX для армии США начались в 1983 г. Этот вертолет должен заменить вертолеты АН-1, UH-1, ОН-58 и ОН-6. В 1991 г. объединенная команда от фирм «Боинг» и «Сикорский» представила на конкурс проект разведывательно-боевого вертолета RAH-66. Первый полет опытного вертолета состоялся 4 января 1996 г Летные испытания второго опытного вертолета планируется завершить к 2001 г., а серийное производство начать в 2006 г

Вертолет выполнен по одновинтовой схеме, с двумя ГТД стреловидным вертикальным и Т-образным горизонтальным оперением, трехопорным убирающимся шасси и рулевым винтом в вертикальном оперении Кабина экипажа двухместная, с расположенными друг за другом бронированными, безопасно повреждаемыми сиденьями летчика и оператора вооружения. Остекление кабины выполнено из плоских панелей. Пол кабины имеет панели, поглощающие энергию удара при аварии. Наружная обшивка на 40% выполнена из съемных панелей, изготовленных с использованием технологии «стелс»; двери, обтекатели и другие второстепенные конструкции выполнены в основном из кевларовых сотовых материалов.

В отличие от традиционного расположения экипажа боевых вертолетов (летчик – сзади, а стрелок с системой наведения на цель – впереди), у вертолета «Команч» оба места совершенно равнозначны. Ультрасложная электронная система наведения позволяет стрелку размещаться на заднем кресле, а летчику занять более удобное для пилотирования переднее. Каждое место оборудовано приборной доской, рукояткой системы управления полетом и обычным рычагом управления общим шагом лопастей. В исключительных случаях, когда экипаж вертолета состоит из одного человека, управление общим шагом лопасти может осуществляться с помощью ручки управления Кабина оборудована цветным и черно-белым дисплеями на жидких кристаллах размером 150x200 мм каждый, через которые экипаж получает полную информацию о боевых действиях и картину местности, ведет картографические работы и оценивает тактическую ситуацию. Информация о работе системы вооружения и топливной системы отображается на экране многофункционального дисплея размером 100x100 мм.

Силовая установка состоит из двух турбовальных газотурбинных двигателей модульной конструкции со свободной турбиной. Двигатели имеют кольцевой воздухозаборник с пылезащитным устройством и связаны с цифровой системой управления FADEC, которая улучшает приемистость двигателя и обеспечивает его диагностику, уменьшая загрузку летчика. Двигатели расположены по бокам фюзеляжа в отдельных обтекателях с боковыми воздухозаборниками. Между ними размещается ВСУ BTS 124, используемая для их запуска и обеспечивающая работу вспомогательных систем в течение всего полета. Топливо содержится в центральном топливном баке емкостью 1142 л, возможна подвеска двух топливных баков емкостью по 1000 л или четырех баков общей емкостью 3406 л для перегоночных полетов. Несущий винт пятилопастный. Лопасти прямоугольной формы в плане, полностью изготовлены из композиционных материалов. Рулевой винт диаметром 1,37 м, типа «фэнтэйл», установлен в кольцевом канале вертикального оперения, имеет лопасти с хордой 0,17 м, размещенные асимметрично для уменьшения уровня шума.

Двухместная кабина (кресла экипажа расположены тандемом) имеет высокую степень герметизации (что надежно защищает экипаж от воздействия химического и бактериологического оружия) и оборудована электродистанционной системой управления полетом.

Вертолет прост в техобслуживании и ремонте, что достигается благодаря свободному доступу к основным жизненно важным узлам, агрегатам конструкции и системе вооружения. Это позволяет техническому персоналу из трех человек произвести осмотр и заменить вооружение (четыре ПТУР «Хеллфайр», две УР «Стингер» и боекомплект из 500 снарядов) между боевыми вылетами вертолета за 12 минут, а для транспортировки вертолет может быть легко демонтирован в течение 20 минут и размещен в военно-транспорт- ном самолете типа С-130 «Геркулес».

Электронное оборудование располагается в трех изолированных отсеках с небольшим избыточным давлением, что препятствует запылению и, как следствие, повышает надежность систем. Главный комплексный блок выполнения боевого задания МЕР включает две центральные БЦВМ с избыточными возможностями, которые связывают в единое целое все БРЭО, системы оружия, датчики и чувствительные элементы.

БРЭО состоит из:

объединенной прицельно-навигационной и связной системы, работающей в двух режимах: определения координат вертолета или обеспечения секретности каналов связи; навигационные подсистемы включают приемник спутниковой навигационной системы GPS и инерциальную навигационную систему на кольцевых лазерных гироскопах, систему помощи в обнаружении и классификации целей ATI/C, систему ночного пилотирования NVPS, установленную на верхней турели в носовой части вертолета, в дальнейшем возможна установка РЛС кругового обзора «Лонгбоу»; автоматизированной системы целеуказания TAS, размещенной на нижней турели в носовой части фюзеляжа и включающей ИК-систему переднего обзора FUR второго поколения, цифровую телевизионную систему и лазерную систему подсветки целей для наведения ПТУР «Хеллфайр» (углы обзора 52° по азимуту и 35° по возвышению). Система способна запоминать изображение для последующего просмотра, изображение от ИК- или ТВ-системы может передаваться на многофункциональные нашлемные дисплеи объединенной прицельной системы HCDDS фирмы «Кайзер Электронике», на нашлемные дисплеи также могут выводиться данные от различных систем и трехмерная цифровая карта фирмы «Харрис»; портативного устройства поиска неисправностей PIMA для самоконтроля, поиска и устранения неисправностей электронных систем; системы жизнеобеспечения, предназначенной для защиты от химического, биологического и радиологического оружия, которая создает небольшое избыточное давление в кабине экипажа и отсеках электронного оборудования посредством подачи отфильтрованного и охлажденного воздуха из окружающей среды.
