Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

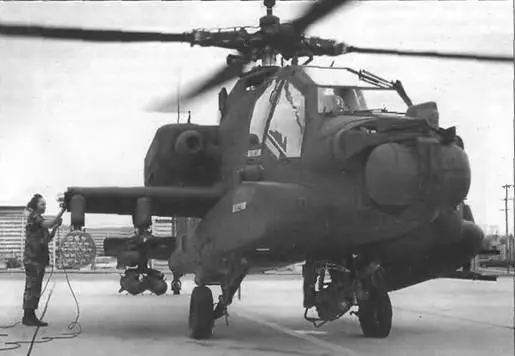

Силовая установка вертолета АН-64А состоит из двух ТВД взлетной мощностью по 1695 л.с., размещенных в гондолах по бокам фюзеляжа. Топливная система включает 2 протектированных бака общей емкостью 1157 л. Один из них расположен за сиденьем летчика, другой – за главным редуктором. Максимальная продолжительность полета составляет 3 часа 9 минут. Кроме того, на крыльевых узлах подвески вооружения вертолета могут устанавливаться 4 подвесных топливных бака емкостью по 870 л.

Вертолет оснащен трех- стоечным неубирающимся шасси с хвостовым колесом. Шасси рассчитано на нормальные посадочные скорости до 3,05 м/с и аварийную посадку со скоростью до 12,8 м/с. Взлет и посадка могут производиться с площадок, имеющих угол наклона до 12° в продольном направлении и до 15° в поперечном.

Вертолет АН-64А «Апач» оснащен различными видами радиоэлектронного оборудования, насчитывающего в общей сложности около 12 единиц. Основой боевой мощи вертолета «Апач» является система обнаружения и целеуказания – TADS, система ночного видения летчика – PNVS и комплексная нашлемная система прицеливания IHADSS, позволяющая управлять стрелковым и ракетным вооружением движением головы. Составляющие TADS: лазерный указатель-даль- номер со следящей системой, ИК-система обзора передней полусферы и телевизионная система. PNVS – это усовершенствованная система FLIR (бортовая ИК-система обзора передней полусферы), которая снабжает пилота информацией, необходимой для полета в боевой зоне с отслеживанием рельефа местности на высоте, которая препятствует или снижает вероятность обнаружения вертолета противником.

Основным вооружением вертолета «Алач» являются 4 подвески под короткими крыльями, вмещающие до 16 противотанковых ракет «Хеллфайр», которые обеспечивают стрельбу по точечным целям и имеют автономную систему наведения, или 76 70-мм ракет со складывающимся оперением, или их комбинация. Кроме того, установлена одноствольная автоматическая пушка М230Е1 «Чейн Ган», размещенная в подфюзеляжной турели (калибр 30 мм, боезапас 1200 снарядов). На концах крыла могут быть установлены УР «Стингер». Максимальная масса вооружения на один узел подвески составляет 700 кг.

АН-64А «Си Апач» – вариант для противолодочной обороны сил флота и корпуса морской пехоты, разведки загоризонтных целей. Вертолет «Си Апач» может удаляться на расстояние до 240 км от соединения ВМС для поиска и уничтожения кораблей противника ПКР или НУР. Кроме того, вертолет может обеспечивать прикрытие высадки десанта.

Экспортный вариант АН-64А «Интернэшнл Апач» закупили Израиль (18 машин), Саудовская Аравия (12), Египет (24), Греция (12), ОАЭ (20), Бахрейн (8), Южная Корея и Кувейт.

АН-64В «Апач Браво» – 254 машины АН-64А, минимально усовершенствованные с учетом опыта военных действий в Персидском заливе: увеличен размах крыла, изменена компоновка кабины, увеличена мощность двигателей, подвесные баки увеличивают дальность полета на 200 км.

АН-64С – промежуточный вариант вертолета АН-64А без РЛС Лонгбоу и двигателя Дэш 701 С. Первый из четырех опытных вариантов, прошедших 2000- часовую программу испытаний. Поднялся в воздух 15 апреля 1992 г. Предполагалось модернизировать 308 вертолетов, но в 1993 г. программа была закрыта.

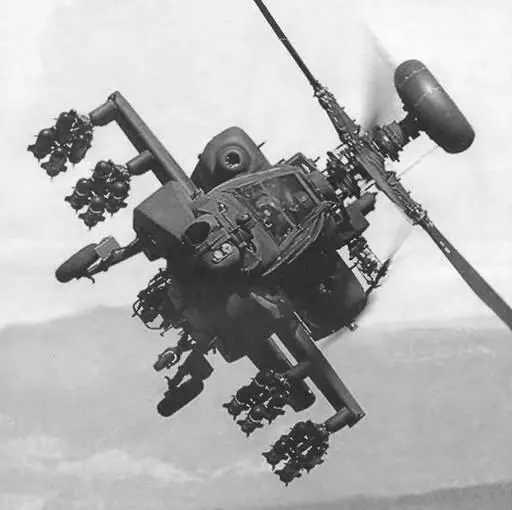

AH-64D «Лонгбоу Апач» – усовершенствованный АН-64А с установленной выше плоскости винта радарной системой миллиметрового диапазона управления огнем компании «Мартин/Вестингауз Лонгбоу» в комбинации с противотанковыми ракетами AGM-114 «Хеллфайр» типа «выстрелил-забыл». Поднялся в воздух 11 марта 1991 г. Серийные варианты оснащены более мощным двигателем Дэш 701С и двигателями T700-GE-701 С; в этот стандарт переделаны 227 вертолетов Первый из 535 усовершенствованных вертолетов AH-64C/D поступил в эксплуатацию в 1996 г.

Вертолеты «Апач» применялись во время боевых действий в Панаме в 1989 г. и в ходе операции «Буря в пустыне» в 1991 г., когда было задействовано 228 вертолетов АН-64.

Экипаж, чел. 2

Скорость, км/ч:

максимальная 309

крейсерская 293

Потолок, м:

статический 4570

динамический 6250

Дальность, км:

перегоночная 1700

действия 480

Масса, кг:

максимальная взлетная 8006

нормальная взлетная 6670

пустого вертолета 4657

Максимальная боевая нагрузка, кг 770

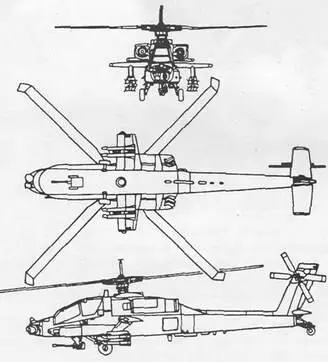

Габариты вертолета, м:

диаметр несущего винта 12,63

длина фюзеляжа 14,68

длина с вращающимися лопастями 17,76

высота 4,22

Двигатель:

ТВД General Electric T700-GE-701, л.с. 2 по 1522

Предназначен для огневой поддержки сухопутных войск, выполнения разведывательных операций и специальных заданий.

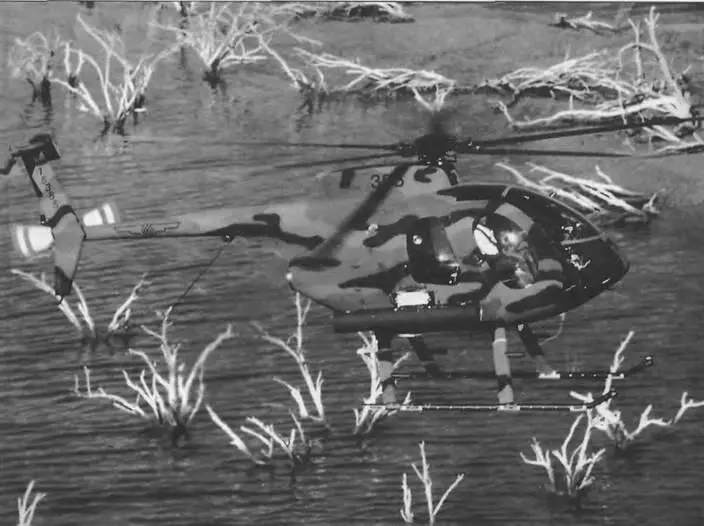

Является развитием серии вертолетов ОН-6 «Хьюз» 500. После того как фирма «Макдоннелл-Дуглас» приобрела компанию «Хьюз Геликоптере», вертолет получил обозначение Модель 500.

Под этим обозначением выпускались следующие модификации.

500D «Toy Дефендер» – легкий противотанковый вертолет; может нести 4 ПТУР «Тоу»; снабжен прицелом в носовой части фюзеляжа

500D (первоначально OH-6D «Супер Скаут») – легкий разведывательный вертолет; снабжен ГТД Ал- лисон 250-С20В мощностью 317 кВт/425 л.с., пятилопастным несущим винтом и Т-образным оперением; отличался увеличенной грузоподъемностью и большей взлетной массой; предлагался по программе усовершенствованного разведывательного вертолета ASH. Совершил первый полет в 1974 г., серийно производился в США в 1975-1983 гг., а также по лицензии в Аргентине, Италии, Южной Корее и Японии.

500MD «Скаут Дефендер» – легкий многоцелевой и противотанковый вертолет; снабжен пилонами для установки ПТУР, НАР или пулеметов в контейнерах.

500MD/ASW «Дефендер» – противолодочный вертолет, может быть вооружен одной или двумя противолодочными торпедами Мк.46 и нести магнитометр.

500MG «Дефендер» – легкий многоцелевой вертолет для полиции, патрульной и спасательной службы, борьбы с перевозкой наркотиков. Используется в качестве боевого (АН-6С, G, F nj), многоцелевого (МН-6Е, В, С, Н) и для электронной разведки (ЕН-6В и Е) в группах специального назначения армии США; 20 вертолетов поставлено ВВС Филиппин и 4 – ВВС Колумбии.

500MG «Найтфокс» – вариант 500MG с системой ночного видения FLIR.
