Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

Противолодочный вариант вертолета «Дефендер» (взлетная масса 1520 кг) на вооружении имеет 2 противолодочных торпеды Мк.46. На вертолете установлена поисковая РЛС и буксируемый магнитометр ASQ81.

Экипаж, чел. 2 2

Скорость, км/ч

максимальная 241 282

крейсерская 216 248

Потолок, м:

статический 3595 2970

динамический 4815 4575

Дальность, км:

перегоночная 2510 430

действия 610 –

Масса, кг:

максимальная взлетная 1225 1610

нормальная взлетная 1090 1360

пустого вертолета 525 655

Максимальная полезная нагрузка, кг 430 -

Число перевозимых десантников, чел. 4 –

Габариты вертолета, м:

диаметр несущего винта 8,00 8,33

длина с вращающимися винтами – 8,69

длина 7,01 7,62

высота 2 48 2,74

Двигатель, л.с.:

ТВД Allison Т63-А-5А 252

ГТД Allison 250-С30 – 650

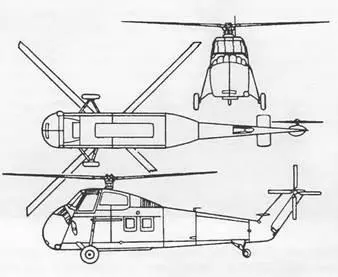

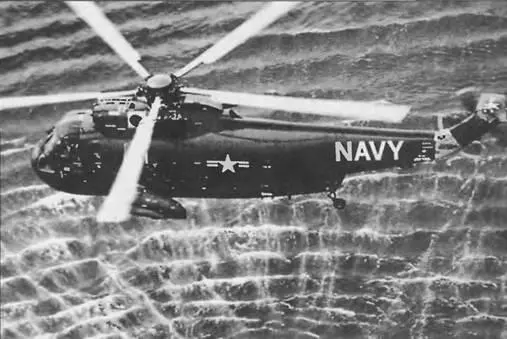

Вертолет S-58 разрабатывался по заказу ВМС США. Опытный образец получил обозначение XHSS-1.

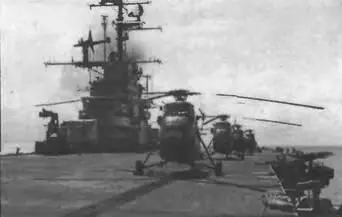

Поршневой двигатель Райт R-1820 мощностью 1525 л е., установленный в носовой части фюзеляжа, вращал четырехлопастные несущий и рулевой винты. Несущий винт и задняя часть фюзеляжа складывались для удобства хранения вертолетов на борту корабля

Первый опытный образец вертолета поднялся в воздух в марте 1954 г., а 20 сентября того же года совершил свой полет уже первый серийный вертолет HSS-1 «Сибэт», который позже получил новое обозначение – SH-34G.

Модификация HSS-1N (SH-34J) была оснащена новой навигационной системой, блоком связи автопилота с автоматической системой стабилизации и автоматической системой зависания.

Вертолет HSS-1F (SH-34H), построенный в 1957 г. в одном экземпляре, оснащался двумя ТВД Дженерал Электрик Т58.

В 1960 г. пять аппаратов HSS-1Z (VH-34D) поступили в эксплуатацию в специальный отряд для служебных перевозок особо важных лиц, включая президента США.

Помимо этого были разработаны модификации вертолетов общего назначения со снятым противолодочным оборудованием, которые получили обозначение UH-34G и UH-34J

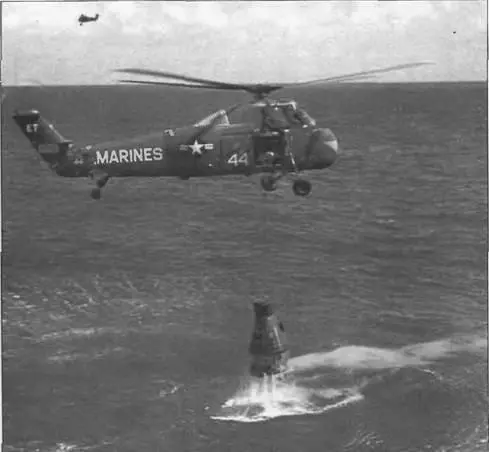

В 1954 г поступил заказ на разработку модификации вертолета для перевозки 12 военнослужащих. Новые машины получили обозначение HUS-1 «Си- хорс» (UH-34D).

Четыре вертолета были модифицированы для эксплуатации в Арктике (HUS-1L, или LH-34D).

Помимо ВМС США, вертолеты Сикорского заказывались и армией США Было построено несколько сотен вертолетов СН-34А, СН-34В и СН-34С «Чоктоу», оснащенных двигателями R-1820-84 мощностью 1425 л.с. и способных перевозить до 16 военнослужащих или 8 носилок.

Этот тип машин широко экспортировался и строился по лицензии во Франции и Великобритании. Британские версии этих вертолетов выпускала компания «Уэстленд» под собственным именем «Уэссекс». Эти вертолеты оснащались уже турбинными двигателями.

В 1971 г. и в США был создан вертолет с турбинным двигателем РТ6А Твин Пак, получивший обозначение S-58T. До 1981 г. было переделано сто сорок шесть машин.

Затем права на производство этих вертолетов были проданы компании «Калифорния Геликоптер Интернэшнл».

Было выпущено небольшое количество пассажирских и грузовых транспортных вертолетов S-58B и S-58D.

Всего компания «Сикорскии» выпустила 1820 вертолетов S-58 всех вариантов

Кроме компании «Калифорния Геликоптер Интернэшнл», постройкой этих вертолетов занималась и компания «Орландо Геликоптере»

В частности, производился вертолет S-58 «Хели- Кампер» оснащенный двигателем Райт Циклон R-1820-84.

Еще одна модификация – Орландо S-58T, 18-местный пассажирский вариант с девятью дополнительными тонированными окнами, расположенными на каждой стороне кабины.

Экипаж, чел. 2

Скорость, км/ч

крейсерская 156

максимальная 196

Потолок динамический, м 2895

Дальность, км 397

Масса, кг.

максимальная взлетная 9525

нормальная взлетная 6202

Габариты вертолета, м:

диаметр несущего винта 17,07

длина с вращающимися винтами 17,29

высота 4,85

Двигатель: ТВД Wright R-1820, л.с. 1525

Предназначен для переброски грузов военного назначения и десанта.

В сентябре 1957 г. компания «Сикорский» приступила к созданию для ВМС США всепогодного противолодочного вертолета с двумя ГТД, оснащенного гидролокационным оборудованием и способного нести до 381 кг противолодочного вооружения

Вариант S-61A имел водонепроницаемый фюзеляж для посадки на воду, убирающееся в корпус шасси на поддерживающих поплавках и оснащался двумя ТВД Дженерал Электрик Т58, приводившими в движение пятилопастный несущий винт Опытный образец поднялся в воздух 11 марта 1959 г., за ним последовали 7 испытательных вертолетов YHSS-2 (SH-3) Серийный вариант SH-3A начал поступать на вооружение в сентябре 1961 г.

К более поздним вариантам относится транспортный вертолет НН-ЗА для особо важных персон. Такой же вариант СН-124,собранный канадской компанией «Юнайтед Эйркрафт Канада», был поставлен в канадские ВМС.

ВВС Норвегии для спасательных целей заказали вертолеты S-61A без противолодочного оборудования а от ВВС Малайзии поступил заказ на вертолеты S-61A-4 «Нури» для перевозки 31 военнослужащего или для поисково-спасательных работ

167 вертолетов под обозначением HSS-2, HSS-2A (SH-3D), HSS-2B (SH-3H) и еще 18 поисково-спасательных машин варианта S-61 были построены по лицензии компанией «Мицубиси».

Установка двигателей T58-GE-10 с мощностью на валу 1044 кВт/1400 леи увеличение запаса топлива привели к появлению нового варианта SH-3D Эти вертолеты впервые были поставлены в июне 1966 г.

С 1969 г. компания «Агуста» начала лицензионную сборку вертолетов SH-3D в Италии под обозначением ASH-3D Сто пять машин ASH-3A без противолодочного вооружения были переоборудованы в вертолеты общего назначения SH-3G, последующие варианты с 1971 г. разрабатывались на основе вертолета SH-3H с усовершенствованным противолодочным и электронным оборудованием для наблюдения

SH-3H является основным вертолетом ВМС США Кроме того, существует вариант общего назначения – SH-3G, с которого снято все противолодочное оборудование. Девять вертолетов SH-3H переоборудованы для траления мин и обозначаются RH-3A. Они снабжены лебедкой для буксировки трала. Вертолеты SH-3H используются обычно на авианесущих кораблях ВМС и на береговых базах, но уже заменяются вариантами SH-60 «Си Хоук» и «Оушн Хоук».
