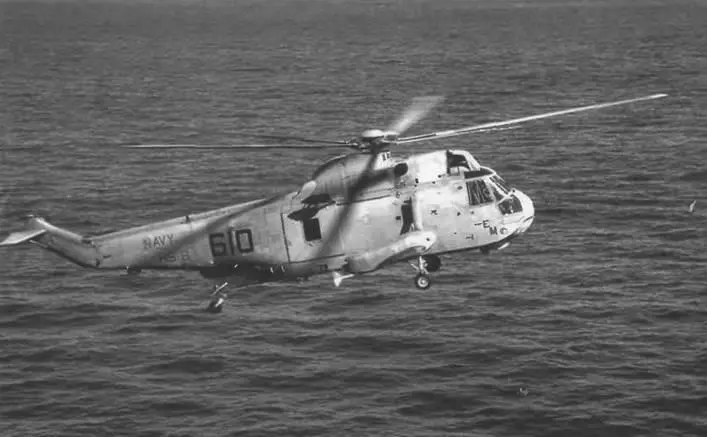

Восемь вертолетов SH-3, поставленных в Испанию, были модифицированы в стандарт SH-3H, и три из них, оснащенные РЛС, установленными во внешнем надувном обтекателе (похожем на тот, который стоит на машинах «Си Кинг» AEW Мк.З ВМС Великобритании), предназначены для дальнего радиолокационного обнаружения воздушных целей.

Вариант СН-ЗВ после демонтажа оборудования для морской эксплуатации превратился в вариант SH-3; вариант СН-ЗС, который был заказан в ноябре 1962 г., имел заднюю погрузочно-разгрузочную аппарель. Получив в компании обозначение S-61R, опытный образец поднялся в воздух 17 июня 1963 г., а первая поставка вертолетов СН-ЗС была сделана 30 декабря 1963 г.

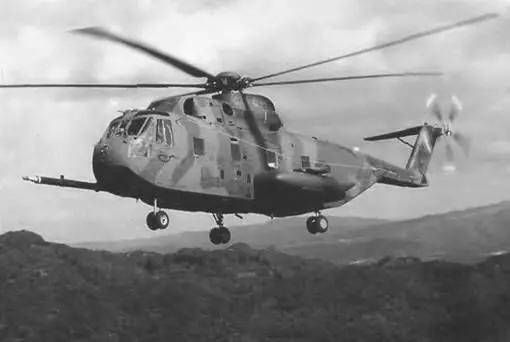

Вариант СН-ЗЕ создан в феврале 1966 г. путем замены двигателей T58-GE-1 мощностью 969 кВт/1300 л.с. на двигатели T58-GE-5 мощностью 1119 кВт/1500 л.с. Позднее несколько машин были переделаны в стандарт НН-ЗЕ для авиационно-космической поисково- спасательной службы ВВС США. Они были оснащены броней, самогерметизирующимися топливными баками, убирающейся штангой для дозаправки в воздухе, спасательной лебедкой, пулеметами калибра 12.7 мм и стали называться «Джолли Грин Джайент». Сейчас все эти вертолеты не используются и заменены на вариант НН-60.

Вариант HH-3F «Пеликан» разработан для частей береговой охраны США Имел современное электронное оборудование для поисково-спасательных работ, но у него не было самогерметизирующихся топливных баков, брони и вооружения варианта НН-3Е. Сейчас фактически осуществляется переход к варианту HH-60J «Джейхоук».

Вертолет HH-3F собирался в Италии под обозначением AS-61R; на нем устанавливались усовершенствованные радарная и дальняя радионавигационная системы «Лоран» (LORAN), бортовая ИК-система для обнаружения целей в передней полусфере (FUR) и навигационная система.

В Великобритании по лицензии в 1969-1994 гг. выпускались различные модификации вертолета S-61, получившие название «Си Кинг» и оснащенные английскими двигателями, оборудованием и вооружением:

HAS Mk.1, Mk.2 – противолодочный вертолет для английских ВМС.

AEW Мк.З – вариант для дальнего радиолокационного обнаружения. Оборудован РЛС Торн ЕМ1 с антенной, установленной сбоку фюзеляжа и отклоняемой вниз при работе

HAR Мк.З – усовершенствованный поисково-спасательный вертолет английских ВВС, в кабине которого могут разместиться 11-19 пострадавших на сиденьях или 6 на носилках

НС Мк.4 «Коммандо» – многоцелевой и десантно- транспортный вертолет для англииских ВМС в кабине которого могут разместиться 28 десантников или 2270 кг груза а на внешней подвеске – до 3630 кг.

HAS Mk.5 – вариант противолодочного вертолета с усовершенствованным акустическим и электронным оборудованием и с увеличенной взлетной массой до 9525 кг.

Мк.41 – противолодочный вертолет для ВМС Германии

Мк.42А, В и С – противолодочные вертолеты для ВМС Индии.

Мк.43 и 48 – поисково-спасательные вертолеты для ВВС Норвегии и Бельгии

Мк.45 и 47 – противолодочные вертолеты для ВМС Пакистана и Египта.

Мк.50 – противолодочный вертолет для ВМС Австралии.

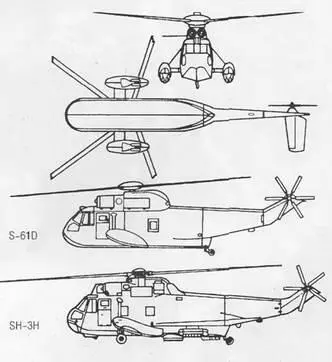

Вертолет S-61 одновинтовой схемы, с рулевым винтом, двумя ГТД и трехопорным шасси. Двигатели расположены в верхней части фюзеляжа под несущим винтом. По краям фюзеляжа установлены мощные стабилизирующие поплавки, в которые убираются две основные стойки шасси. Третье неубираемое и свободно- ориентирующееся колесо шасси размещено в хвостовой части. На вертолете имеются сдвижные двери: кабины летчиков – слева, грузового отсека – справа. Загрузка возможна с рампы с помощью лебедки.

Военно-транспортный вариант способен перевозить 25 десантников и около 2721 или 3630 кг грузов. Скорость погрузочно-раз- грузочных работ – одна тонна в минуту.

За более чем тридцатилетнюю историю эксплуатации S-61 было выпущено свыше 3000 вертолетов 13 модификаций, которые имели широкий спектр применения. S-61 имел наибольшее количество модификаций изо всех вертолетов, выпущенных фирмой Сикорского. Во время войны во Вьетнаме на нем выполнялись десантные операции, траление мин и минирование с воздуха. Оснащенный пушкой, S-61 использовался как вертолет огневой поддержки.

SH-3H СН-ЗЕ

Экипаж, чел. 4 2-3

Скорость, км/ч:

максимальная 267 261

крейсерская 238 232

Потолок, м:

статический 3200 1250

динамический 4480 3720

Дальность, км:

перегоночная 1000 1255

действия 748 –

Масса, кг:

максимальная взлетная 9525 10000

нормальная взлетная 8450 9635

пустого вертолета 6108 6010

Максимальная нагрузка, кг:

боевая 500 -

полезная 2270 –

Число перевозимых людей, чел.

десантников 26 25-30

раненых 15 15

Габариты вертолета, м:

диаметр несущего винта 18,90 18,90

длина 16,69 17,45

высота 5,13 5,51

Двигатель, л.с.:

ГТД General Electric T58-GE-10 2 по 1400 -

ГТД General ElectricT58-GE-5 – 2 no 1500

Предназначен для поисковых и спасательных работ в частях береговой охраны.

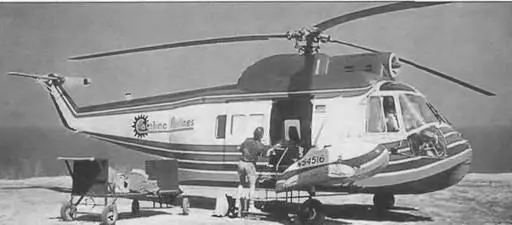

Вертолет-амфибия S-62 был разработан компанией «Сикорский» на базе поршневого вертолета S-55 и использовал систему несущего и рулевого винтов и другие агрегаты этого аппарата, установленные в новом герметичном корпусе. Опытный образец S-62 поднялся в воздух 22 мая 1958 г., за ним последовал 11-местный серийный вариант S-62A, оснащенный ТВД Дженерал Электрик СТ58-110-1. Серийное производство началось в июне 1960 г. Выпускался по лицензии в Японии для сил самообороны Японии и Таиланда.

Вертолет S-62B был построен с несущим винтом аппарата S-58.

Вертолет S-62C выбран Береговой охраной США в качестве замены спасательного вертолета НН-34. Первые поставки машин, названных «Си Гард», сделаны в январе 1963 г. под обозначением НН-52А. Этот вариант, оснащенный двигателем CT58-GE-8 мощностью 932 кВт/1250 л.е., заменил аппарат НН-3 «Пеликан». Вертолеты S-62 также экспортировались в Японию.

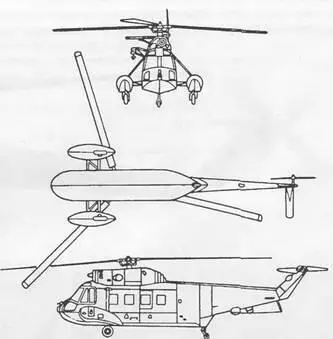

Вертолет одновинтовой схемы, с рулевым винтом, одним ГТД и трехопорным шасси. Фюзеляж цельнометаллический, типа полумонокок, из алюминиевых сплавов. Нижняя часть выполнена в виде лодки и герметизирована для обеспечения плавучести. Для повышения поперечной остойчивости имеются боковые поплавки. Кабина экипажа двухместная, сиденья летчиков расположены рядом. В грузовой кабине могут разместиться до 10 пассажиров или 4 пострадавших на носилках. С правого борта кабины имеется сдвижная дверь. За кабиной расположен багажный отсек. Шасси трехопорное, с хвостовым колесом. Главные опоры частично убираются в поплавки.
