НН-53С – улучшенный вариант вертолета НН-53В. Из них 44 были построены для Авиационно-космиче- ской службы спасения и безопасного возвращения ВВС США. Вертолет не имел расчалочных стоек перед внешними пилонами и обладал дополнительной броней для экипажа, усовершенствованными радиоприспособлениями для облегчения взаимодействия с самолетами-заправщиками НС-130. В 1972 г. были установлены системы приемников предупреждения о радиолокационном облучении и подавления систем инфракрасного обнаружения

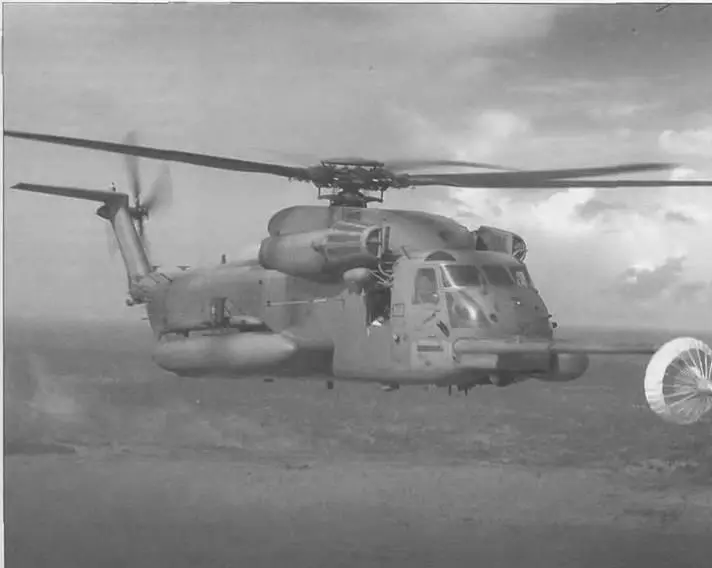

СН53С оснащен жабрами и внешними топливными баками как машины НН53С - фото 150

СН-53С – оснащен «жабрами» и внешними топливными баками, как машины НН-53С; вертолет во многом был похож на этот вариант, но у него отсутствовала заправочная штанга

S-65C-2 (S-650) – экспортный вариант вертолета СН-53С

S-65C-3 – второй и последний экспортный вариант вертолета СН-53, поставлявшийся в Израиль с 1969 г. Соответствует варианту НН-53С

CH-53D – улучшенный вариант вертолета СН-53А с новой трансмиссией, обеспечивающей лучшие летные данные в условиях высоких температур и больших высот Поднялся в воздух 27 января 1969 г., построено 124 машины.

RH-53D – впервые полетел 27 октября 1972 г 30 вертолетов, названные «Си Стэллион» были специально разработаны для противоминных операции Оснащены силовой установкой из двух двигателей T64-GE-415. Вертолет RH-53D отличается от варианта RH-53A наличием штанги для дозаправки в воздухе, системой автоматического управления полетом, мощным крюком для перевозки внешнего груза и лебедкой для спасательных операций; вооружен двумя пулеметами калибра 12,7 мм.

VH-53D – два вертолета CH-53D, поставленных в Морской корпус США для особо важных персон.

CH-53G – вертолеты, построенные по лицензии компанией VFW по заказу армии Германии.

YHH-53H – первый вертолет был оснащен оборудованием «Pave Low I» (для бреющего полета с отслеживанием рельефа местности), а также телевизионной системой обзора при малой освещенности. Позже аппараты были модифицированы к стандарту «Pave Low II» с внешними «жабрами» и топливными баками.

НН-53Н – восемь вертолетов НН-53С и аппарат YHH-53H, модифицированные к стандарту «Pave Low III». Оснащались ИК-системой FLIR для обнаружения целей, РЛС для отслеживания рельефа местности, ИНС, компьютерным дисплеем, воспроизводящим карту перемещения, приемником предупреждения о радиолокационном облучении, автоматом сбрасывания дипольных отражателей и сигнальных ракет.

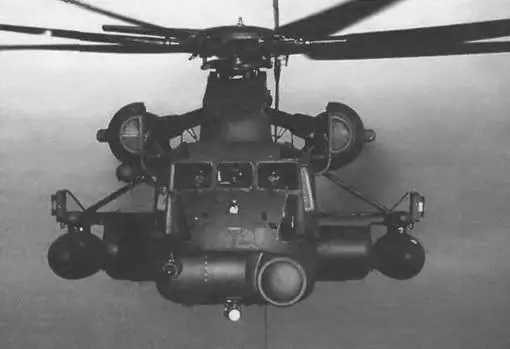

МН53Н модификация вертолета НН53Н Все машины стандарта Pave Low III - фото 151

МН-53Н – модификация вертолета НН-53Н. Все машины стандарта «Pave Low III» модифицированы в стандарт MH-53J

MH-53J – модификация 31 вертолета НН-53В, СН-53С, НН-53С и МН-53Н для создания стандарта «Pave Low III Enhanced». Этот вариант имел шину цифровых данных, улучшенную трансмиссию, двигатели T64-GE-415 и 453 кг титановой брони; максимальный взлетный вес возрос с 19050 до 22680 кг

СН-53Е (S-80) «Супер Стэллион» – трехмоторный транспортный вариант (162 экземпляра). Разработка его велась с 1971 г на основе вертолета СН-53А. Первый полет предсерийной машины состоялся 8 декабря 1975 г., серийное производство началось в 1980 г.

Вертолет одновинтовой схемы, с рулевым винтом, тремя ГТД и трехопорным шасси (убирающееся, с носовой опорой). Фюзеляж водонепроницаемый, типа полумонокок, выполнен с применением легких сплавов, стали и титана. Отдельные секции кабины экипажа изготовлены из композиционных материалов на основе стеклоэпоксидного пластика Обтекатели втулки несущего винта, редуктора и капота двигателя выполнены из кевлара. Кабина экипажа трехместная, с расположенными рядом сиденьями. В грузовой кабине могут разместиться до 55 десантников или до 13 т грузов на семи стандартных платформах, которые загружаются через заднюю грузовую рампу с гидравлическим приводом Для буксировки имеется крюк, рассчитанный на усилие 16330 кг. Горизонтальное оперение установлено с правой стороны пилона рулевого винта и подкреплено подкосом.

Несущии винт семилопастный, с шарнирным креплением лопастей к втулке Лопасти новой конструкции, с улучшенным профилем, складывающиеся. Имеется система обнаружения неисправностей лопасти, использующая избыточное давление, создаваемое внутри лонжерона. Рулевой винт четырехпопастный, диаметром 6,1 м, с шарнирным креплением лопастей. Плоскость вращения рулевого винта отклонена влево для получения вертикальной составляющей тяги винта, компенсирующей заднее положение центра тяжести в связи с установкой третьего двигателя.

Сверху фюзеляжа в отдельных гондолах вместе с боковыми воздухозаборниками размещены два двигателя: третий находится за главным редуктором и закрыт обтекателем. Съемные и откидные панели облегчают осмотр двигателей, что резко сокращает время подготовки машины к вылету. Топливная система включает 2 протектированных бака общей емкостью 2385 л, расположенных в боковых обтекателях, и 2 насоса – непосредственно у двигателей. С дополнительными баками общая емкость топливных баков, находящихся внутри фюзеляжа, достигает 12110 л. Спереди имеется выдвижная телескопическая штанга топливо- приемника для заправки топливом в полете. Кроме того, заправка может производиться с корабля посредством заправочного рукава, когда вертолет находится на режиме висения.

Система управления бустерная, дублированная, включает систему автоматической стабилизации с цифровым вычислительным устройством и четырехка- нальный автопилот. Пять гидроусилителей размещены в отдельном блоке за сиденьем летчика.

Вертолет оснащен системой автоматического управления полетом с двумя БЦВМ и автопилотом, опускаемым гидролокатором AN/ASQ-14, буксируемым тралом AN/ALQ-166 на подводных крыльях для детонации магнитных мин, буксируемым минным тралом AN/AQS-17 и электронным тралом AN/ALQ-141.

МН-53Е «Си Дрэгон» – вариант, сочетающий корпус и силовую установку вертолета СН-53Е со способностью поиска мин варианта RH-53D. Является модификацией поисково-спасательного вертолета НН-53С. На нем увеличен запас топлива до 12110 л и размещены 2 пулемета калибра 12,7 мм, большие «жабры» и зеркала для обзора задней полусферы. Имеется грузовой крюк для буксировки, рассчитанный на усилие 13600 кг.

В отличие от базовой машины, он оборудован системой дозаправки топливом в воздухе; РЛС, обеспечивающей полет на малых высотах (около 30 м) в режиме следования рельефу местности и облета препятствий; ИК-станцией переднего обзора; доплеровской навигационнои РЛС и индикатором с движущейся картой. Двигатели вертолета оснащены защитным устройством от попадания посторонних предметов.

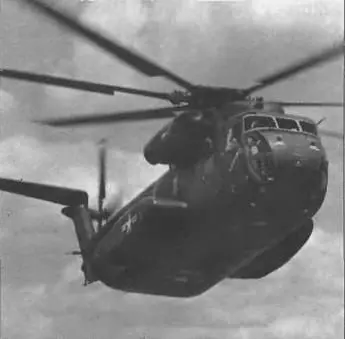

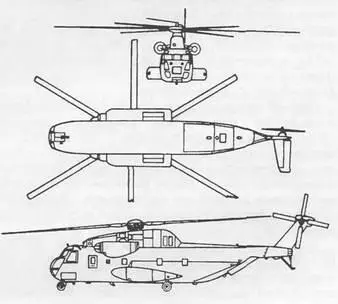

Для увеличения дальности полета на МН53Н могут подвешиваться 2 дополнительных - фото 152 Для увеличения дальности полета на МН53Н могут подвешиваться 2 дополнительных - фото 153

Для увеличения дальности полета на МН-53Н могут подвешиваться 2 дополнительных топливных бака емкостью по 2460 л. Тем не менее для обеспечения требуемой дальности полета вертолет должен как минимум один раз дозаправляться топливом в воздухе от самолета-заправщика КС-130 (высота полета при дозаправке 150 м).
