Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

ЕН-60С – серийный вертолет, разработанный для обнаружения и подавления радиопередач противника с устройством обнаружения излучателя Квик Фикс II (66 машин).

HH-60D – боевой спасательный вариант вертолета «Найт Хоук» для ВВС США, оснащенный кабиной, совместимой с приборами ночного видения, штангой для дозаправки в воздухе, приспособлениями для перевозки внешних грузов, экранами для снижения инфракрасного излучения, системой защиты от ракет с инфракрасным наведением, антиобледенителем воздушного винта, цветным метеорадиолокатором. Совершил первый полет 17 августа 1988 г. Начал поступать на вооружение в 1990 г.

Конструкция планера вертолета аналогична конструкции вертолетов серии SH-60. Она защищена от коррозии.

В носовой части размещена кабина экипажа, состоящего из двух летчиков, расположенных на сиденьях рядом. Конструкция фюзеляжа не предусматривает посадку вертолета на воду, поэтому имеются узлы крепления надувных баллонетов для удержания вертолета на плаву в случае аварийной посадки. При размещении вертолета на палубе и в ангаре лопасти несущего винта складываются, устанавливаясь над хвостовой балкой, а концевая балка со стабилизатором и рулевым винтом складывается поворотом влево на 180° и устанавливается вдоль хвостовой балки.

Силовая установка состоит из двух ГТД, имеющих антикоррозионную защиту и встроенные воздухоочистители инерционного типа.

Для посадки вертолета на палубу корабля в условиях качки использована система RAST: с зависшего над палубой вертолета опускается трос, который связывается с тросом, скрепленным со швартовочным устройством на палубе. После закрепления вертолета трос подтягивается палубной лебедкой, а летчик плавно снижает вертолет, совершая посадку на платформу, установленную на рельсах. Сразу же после касания вертолет фиксируется на платформе, лопасти и концевая балка складываются, и машина на платформе втягивается в ангар.

Вертолет оборудован приемником А/АО-39, станцией создания ИК-помех А/АО-144 и устройством выбрасывания противорадиолокационных отражателей А/А Е-39, а также спасательной лебедкой. Несет на борту пулеметы М60 калибра 7,62 мм.

Между кораблем и вертолетом предусматривается как шифровальная, так и открытая (голосовая) связь с помощью УКВ- и КВ-ра- диостанций. На вертолете использованы также две РЛС (доплеровская РЛС AN/ARN-217 для автоматического управления вертолетом на режиме висения и поисковая РЛС AN/ARS-124 для обнаружения воздушных и надводных целей) и активная система опознавания «свой-чужой». РЛС AN/ARS-124 имеет антенну с линейной решеткой, которая помещается в плоском обтекателе под носовой частью вертолета для обеспечения кругового обзора. HH-60G – вариант для проведения поисково-спасательных операций (проект).

SH-60F «Оушн Хоук» – вариант для обеспечения противолодочных операций.

MH-60G «Пэив Хоук» – вариант для боевых спасательных и специальных операций. Оснащен цветным метеорадиолокатором, навигационной системой, глобальной навигационной спутниковой системой, ИНС, дисплеем с картой перемещения, новой высокочастотной, сверхвысокочастотной и спутниковой связью, экранами для снижения инфракрасного излучения, системой предупреждения об опасности, автоматом сбрасывания дипольных отражателей и сигнальных ракет, бортовой ИК-системой FLIR для обнаружения целей, штангой для заправки в полете, инфракрасными стробоскопами, системой поддержки внешних грузов, ИЛС, цифровой шиной данных и дополнительными пушками.

НН-60Н «Рескью Хоук» – вертолет ВМС США для боевых спасательных и специальных операций.

HH-60J «Джейхоук» – палубный поисковый и спасательный вертолет частей береговой охраны, совершивший первый полет в августе 1989 г. Снабжен поисковой всепогодной РЛС, спасательной лебедкой и крюком для буксировки грузов, с дополнительными топливными баками общей емкостью 1365 л, которые позволяют совершить полет на расстояние 555 км и принять на борт 6 пострадавших.

UH-60J – экспортный вариант для Японии. Фактически является вертолетом S-70A-12 (UH-60L), оптимизированным для спасательных операций. Оснащен спасательной лебедкой с правого борта, внешними топливными баками, японской авиационной электронной техникой и метеорадиолокатором, бортовой ИК-системой FLIR для обнаружения целей.

МН-60К – армейский вариант для специальных операций. Оборудован бортовой ИК-системой FLIR для обнаружения целей производства компании «Техас Инструменте», системой отображения ночного видения, дисплеем с картой перемещения, бортовой кислородопроизводящей системой, двигателями T700-GE-701C, тормозом несущего винта; обнаружителем реактивной струи ракеты, антирадаром, автоматом сбрасывания дипольных отражателей и сигнальных ракет, экранами для снижения инфракрасного излучения, приемником лазерного обнаружения. Опытный образец поднялся в воздух 10 августа 1990 г.

UH-60L – вариант UH-60A, оснащенный двигателями Т700-210С. Заказано 190 машин, при этом модифицировались варианты UH-60A.

MH-60L – вертолеты UH-60L, временно оборудованные для специальных операций.

UH-60P – 100 вертолетов UH-60L, заказанных армией Республики Корея, с улучшенным редуктором и тормозом несущего винта.

UH-60Q «Дастофф» – медицинский вариант для эвакуации, использующий корпус машины UH-60L со специально спроектированным интерьером для оказания медицинской помощи.

S-70A – партия экспортных вертолетов «Блэк Хоук». Армия Саудовской Аравии получила 21 вертолет S-70A-1 «Дезерт Хоук» и 8 машин санитарного варианта S-70A-L1, все они были оптимизированы для операций в пустыне. 39 машин S-70A-9 были поставлены ВВС Австралии, следующие 38 вертолетов собраны на фирме «Хоукер Де Хэвилленд».

S-70B-6 – противолодочный вариант для Греции.

S-70C – обозначение гражданских вариантов «Блэк Хоук» и «Си Хоук» для Брунея и КНР.

S-70C(M)-1 «Тандерхоук» – вариант на базе SH-60F, поставлялся ВМС КНР начиная с 1993 г.

WS-70 – вертолеты S-70/UH-60, построенные по лицензии на фирме «Уэстленд Геликоптере» в Великобритании.

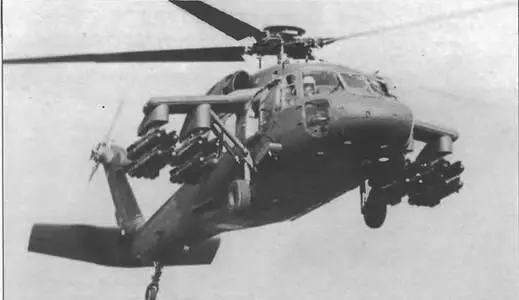

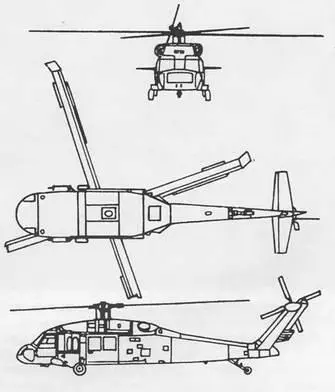

Вертолет S-70 выполнен по одновинтовой схеме, с рулевым винтом, двумя ТВД и трехстоечным шасси. Фюзеляж вертолета цельнометаллический, полумонококовой конструкции, из легких сплавов, при стоянке имеет низкое расположение над землей для облегчения грузовых операций.

Вертолет может перевозиться внутри транспортных самолетов С-130, С-141 или С-5А. Носовую и центральную части фюзеляжа занимает кабина экипажа и грузовая кабина. Задняя часть фюзеляжа сужается и плавно переходит в конусообразную хвостовую балку с отогнутой вверх концевой балкой в виде большого киля, на котором с левой стороны установлен рулевой винт. Предусматривается складывание хвостовой балки.
