На вертолете установлены различные виды радионавигационного и радиолокационного оборудования, в том числе КВ-приемопередатчик VHF-20A, связная КВ-радиостанция AN/ARC-186, связная УКВ-радио- станция 719А, автоматический радиокомпас ADF-60A, УКВ-радиокомпас DF-301E, всенаправленный УКВ- радиомаяк VIR-30A с системой посадки по приборам, лазерный дальномер, ИЛС. Автопилот может работать в режиме автоматического управления полетом или в режиме повышения устойчивости, обеспечивая контроль за всеми системами.

Комплекты вооружения вертолета могут включать подвижные пулеметные установки M60D калибра 7,62 мм для стрельбы через проемы грузовых дверей, подвешиваемые по бокам фюзеляжа пулеметы калибра 7,62 и 12,7 мм, контейнеры с НУР калибра 70 и 127 мм, УР «Си Скьюа» и «Стингер» класса «воздух- воздух», пушки калибра 20 мм, до 16 ПТУР типа «Тоу» и торпеды Мк.46. Вооружение может подвешиваться на съемной конструкции с четырьмя узлами крепления. Предусматривается аварийный сброс вооружения.

Н-76 – перспективный вертолет объединенной технологии ARTI. На нем испытана кабина нового поколения для одного пилота, в которой использованы все последние достижения науки и техники.

Вертолет Н-76 принят на вооружение в США и продан в ряд государств Европы и Азии.

Экипаж, чел. 2

Скорость, км/ч:

максимальная 269

крейсерская 241

Потолок, м:

статический 2560

динамический 4725

Дальность перегоночная, км 713

Масса, кг:

максимальная взлетная 5175

пустого вертолета 3030

Максимальная полезная нагрузка, кг 900

Габариты вертолета, м

диаметр несущего винта 13,41

длина 13,22

высота 4 52

Двигатель ТВД Pratt amp; Whitney РТ6В-36, л.с. 2 по 960

Предназначен для переброски десанта и грузов, а также для проведения поисковых и спасательных работ.

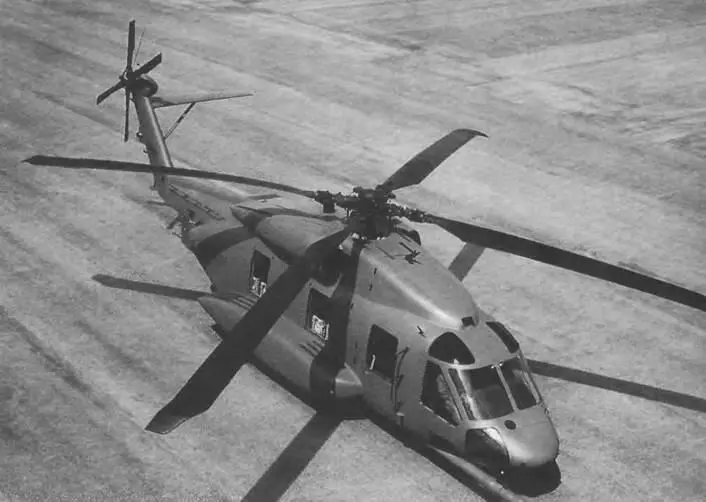

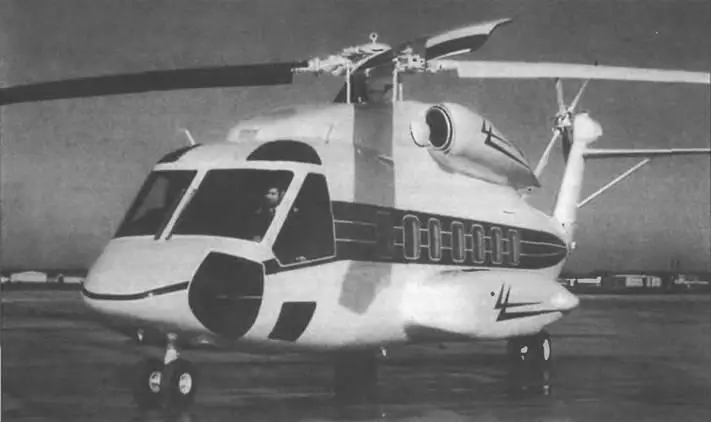

Модель компании «Сикорский» S-92 является вариантом семейства вертолетов S-70. Разработка вертолета началась в 1990 г. Новый проект сочетал улучшенную систему трансмиссии, роторную систему и ряд двигателей от различных подтипов военных вертолетов S-70, а также совершенно новый фюзеляж.

Фюзеляж традиционной конструкции, с квадратным поперечным сечением с размером стороны 1,83 м и длиной 5,89 м; имеет дополнительную погрузочно- разгрузочную площадку в хвостовой части. Он позволяет разместить до 19 пассажиров. Шасси убирающееся, передняя двухколесная стойка убирается назад в большие наплывы, которые также защищают от повреждений топливные баки. Втулка несущего винта разработана на основе установленной на вертолете UH-60L, а система трансмиссии от двигателя мощностью 2500 кВт/3350 л.с. сходна с имеющейся у вертолета SH-60B. Сам несущий винт перепроектирован с графитовыми лонжеронами, лопастями с более широкой хордой и положительным поперечным V концевой части. Новая кабина оснащена цветными многофункциональными дисплеями контроля полета и двигателя, бортовым речевым самописцем и обширными системами мониторинга. Для нового вертолета предполагается использовать ТВД Дженерал Электрик СТ-7 и Роллс-Ройс RTM 322.

Военный вариант S-92M имеет увеличенный масштаб. Он получил автоматический несущий винт и складывающуюся хвостовую балку, оснащен полуубирающейся штангой для дозаправки в воздухе, погру- зочно-разгрузочной площадкой в хвостовой части фюзеляжа и роликами для погрузки, вмонтированными в пол. Наплывы были увеличены для размещения больших топливных баков. Объем кабины возрос вдвое по сравнению с вертолетом MH-60G, а сам аппарат предназначается для перевозки 24 военнослужащих или 16 пострадавших на носилках. Вариант S-92M предполагается оснастить двигателями Дженерал Электрик T701-GE-401X, которые должны обеспечить ему крейсерскую скорость 276 км/ч и дальность более чем 740 км.

Серийное производство планируется с 2000 г. Должен стать основным «международным» вертолетом такого класса.

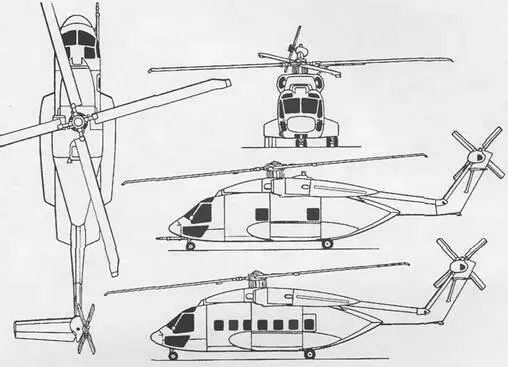

Вертолет выполнен по одновинтовой схеме, с рулевым винтом, двумя ГТД и трехопорным шасси. По размерам вертолет S-92 лишь несколько больше вертолета S-70, но имеет значительно большую грузопассажирскую кабину с задним грузовым люком и отличается более высокой грузоподъемностью и лучшими летными характеристиками. Фюзеляж каркасной конструкции из алюминиевых сплавов с широким применением композитных материалов. В носовой части размещена двухместная кабина экипажа с большей площадью остекления, чем на вертолете S-70. Для работы экипажу предлагается приборная доска с четырьмя многофункциональными на жидких кристаллах дисплеями.

Для облегчения погрузки снаряжения в кабину имеется грузовая лебедка, а для перевозки грузов на внешней подвеске – крюк, рассчитанный на усилие 4535 кг. Хвостовая балка овального сечения переходит на конце в стреловидное вертикальное оперение, на котором справа установлен под углом рулевой винт, а – горизонтальное оперение трапециевидной формы в плане, поддерживаемое подкосом. Шасси убирающееся, трехопорное,с носовой опорой и сдвоенными колесами на всех опорах.

Несущий и рулевой винты четырехлопастные Для эксплуатации с палубы кораблей предусмотрено складывание лопастей несущего винта и хвостовой балки с рулевым винтом.

Силовая установка состоит из двух ГТД, размещенных над фюзеляжем за главным редуктором в отдельных обтекателях с боковыми воздухозаборниками. Топливная система включает топливные баки в боковых обтекателях. Военно-транспортный вариант снабжен выдвижной штангой для заправки топливом в полете.

Система управления, как на вертолете S-70, но отличается рядом усовершенствований, в том числе цифровая САУП с автопилотом и бортовая ЭВМ.

Оборудование включает мультиплексную цифровую шину передачи данных, индикатор с движущейся картой и системой FUR в военно-транспортном варианте.

Экипаж, чел 2

Скорость, км/ ч:

максимальная 289

крейсерская 259

Потолок статический, м 1525-2530

Дальность перегоночная, км 890-945

Масса, кг:

максимальная взлетная 10930-12020

пустого вертолета 6740

Габариты вертолета, м:

диаметр несущего винта 17,71

длина с вращающимися винтами 20,85

длина 17,32

высота 6,45

Двигатель:

ГТД General Electric CT7-6D/CT7-8, л.с. 2 по 1750/1900
