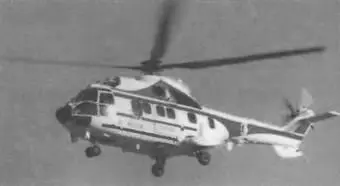

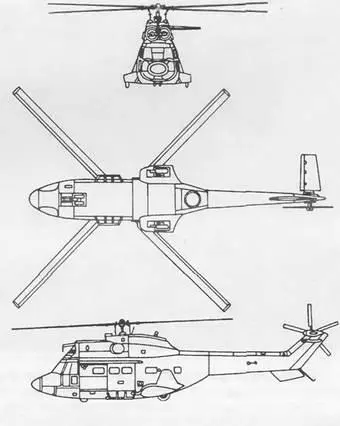

Вертолет «Супер Пума» используется во Французском корпусе быстрого реагирования, а также в качестве летающей платформы для установки разведывательной РЯС «Орхидея».

«Пума» «Супер Пума»

Экипаж, чел. 2-3 2-3

Скорость, км/ч:

максимальная 258 315

крейсерская 250 276

Динамический потолок, м 4800 4100

Дальность, км:

перегоночная 1400 647

действия 550 –

Масса, кг:

максимальная взлетная 7400 9500

пустого вертолета 3766 4650

Максимальная полезная нагрузка, кг 2500 3000

Число перевозимых людей, чел.:

десантников 16-20 20

раненых 6 6

Габариты вертолета, м:

диаметр несущего винта 15 16,20

длина 14,06 16,79

высота 4,18 4,92

Двигатель, л.с.:

ТВД Turbomeca Turmo IVC 2 по 1575 -

ТВД Turbomeca Makila 1А2 – 1843

Предназначен для борьбы с танками противника и авиационной поддержки сухопутных войск.

Проект многоцелевого легкого вертолета компании «Аэроспасьяль» X 300 имел близкое сходство с SA 318С «Алуэтт» II, использовал такой же двигатель Астазу II и трансмиссию. Отличался же он полностью закрытой обшивкой фюзеляжа, включая хвостовую балку, имел два кресла пилотов, полное двойное управление и две новинки: «фенестрон», или встроенный хвостовой винт, и жесткий несущий винт фирмы «Бёльков». Первый опытный экземпляр, названный SA 340.001, поднялся в воздух 7 апреля 1967 г., а второй – 12 апреля 1968 г.

Опытный экземпляр SA 341 «Газель», оснащенный в соответствии с требованиями проявившей к нему интерес британской армии, был собран во Франции и затем перемонтирован в Великобритании компанией «Уэстленд», став прототипом «Газель» АН 1; первый полет состоялся 28 апреля 1970 г. 14 мая 1970 г. появился первый опытный экземпляр SA 341. Он установил 3 рекорда скорости для вертолетов своего класса. Это, в свою очередь, вызвало к машине большой коммерческий интерес, воплотившийся в значительных заказах.

Французский вариант SA 341.1001 (первый полет состоялся 6 августа 1971 г.) имел удлиненную кабину, увеличенную хвостовую часть и более мощный двигатель Астазу IIIA. Первые серийные вертолеты «Газель» сборки компании «Уэстленд» появились в начале 1972 г. Испытания вертолета SA 342 начались в 1973 г.

SA 341В «Газель» АН.1 – вертолет компании «Уэстленд»; имеет двигатель Астазу IIIN, ночной прожектор, допплеровскую РЛС фирмы «Дека» и автоматическое отображение карты Всего построено 158 машин.

SA 341С «Газель» НТ.2 – учебно-тренировочный вариант двигатель Астазу IIIN, система искусственной стабилизации и встроенная лебедка (первый полет 6 июля 1972 г.). Принят на вооружение в 1974 г. Построено 30 машин.

SA 341D «Газель» НТ.З – учебно-тренировочный вариант для Королевских ВВС: двигатель Астазу IIIN, система искусственной стабилизации и установка сигнальных ракет «Шермули». Построено 14 машин.

SA 341Е «Газель» НСС.4 – связной вертолет Королевских ВВС: двигатель Астазу IIIN. Изготовлен 1 экземпляр.

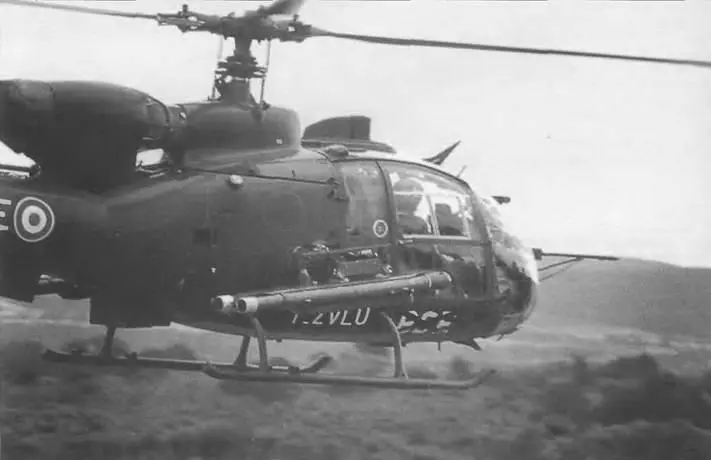

SA 341F «Газель» – базовый вариант французской армии с двигателем Астазу IIIC Построено 166 машин

SA 341Н «Газель» – военная экспортная версия с двигателем Астазу IIIB. Лицензионное производство подписано 1 октября 1971 г. с SOKO в Югославии. Всего построено 112 машин.

SA 342К «Газель» – военная экспортная версия для «жарких и сухих» районов с двигателем Астазу XIVH мощностью на валу 649 кВт/870 л.с. с быстросъемными кожухами на воздухозаборниках.

SA 342L «Газель» – военный аналог SA 342J с двигателем Астазу XIV мощностью на валу 649 кВт/870л.с., способен нести шесть противотанковых УР класса «Хот», запускаемых из трубчатой направляющей.

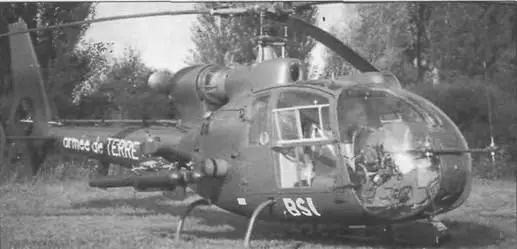

SA 342М «Газель» – противотанковая версия французской армии с четырьмя ПТУР «Хот» и гиро- стабилизированным прицелом SFIM АРХ М397.

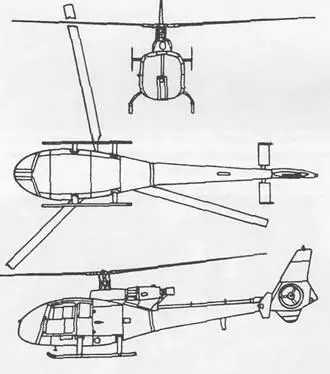

Вертолет выполнен по одновинтовой схеме, с рулевым винтом «фенестрон», одним газотурбинным двигателем и лыжным шасси Фюзеляж цельнометаллический, типа полумонокок. На хвостовой балке из алюминиевого сплава установлено вертикальное оперение с рулевым винтом и стабилизатор. В кабине расположены сиденья: спереди – для экипажа и общее сиденье, сзади – для трех пассажиров. С каждой стороны кабины имеется открывающаяся наружу дверь, сразу за которой находится открывающаяся вовнутрь дополнительная

грузовая дверь. В полу кабины есть узлы для крепления груза. Доступ в багажное отделение осуществляется через заднюю перегородку или через вспомогательную дверь с правой стороны фюзеляжа. Кабина снабжена системой вентиляции, предусмотрена установка системы обогрева Конструкция планера рассчитана на эксплуатацию в широком диапазоне температур: от – 35 до +50°С. В военном варианте предусмотрено бронирование кабины экипажа

Вертикальное оперение стреловидное с несимметричным профилем, установленным под углом к продольной оси хвостовой балки, создает боковую силу в полете для уравновешивания реактивного крутящего момента. Стабилизатор прямоугольной формы в плане с перевернутым профилем, размахом 1,93 м.

Шасси лыжное, крепится к фюзеляжу с помощью изогнутых стальных труб. Стойки лыж снабжены обтекателями. В задней части каждой лыжи может быть закреплено колесо. Возможна установка поплавкового шасси. Колея шасси 2 м

Несущий винт трехлопастный. Лопасти прямоугольной формы в плане, выполнены из композиционных материалов. Рулевой винт-вентилятор типа «фенестрон», диаметром 0,695 м, установлен в кольцевом канале в вертикальном оперении и имеет 13 цельнометаллических лопастей, отштампованных из легкого сплава.

Двигатель размещен сверху фюзеляжа позади кабины и закрыт обтекателем. На сопле двигателя расположен дефлектор, уменьшающий тепловое излучение вертолета, что снижает заметность последнего в ИК-диапазоне. Топливная система включает 2 топливных бака общей емкостью 545 л (один расположен под багажным отсеком). Предусмотрена установка дополнительного бака емкостью 200 л в задней части кабины в перегоночном варианте.
