В июне 1959 г. был заключен первый контракт на 5 вертолетов YCH-1 В. Позже они получили обозначение YCH- 47А «Чинук». Вертолет (похожий на увеличенный вариант СН-46) был оснащен неубирающим- ся четырехопорным шасси, а с каждой стороны нижней части фюзеляжа располагались герметизированные обтекаемые гондолы, разделенные на подотсеки. Они занимали почти три четверти длины фюзеляжа, способствуя увеличению плавучести герметизированной нижней части фюзеляжа при эксплуатации с поверхности воды. Первый аппарат YHC-1B поднялся в воздух 21 сентября 1961 г, к этому времени был заключен контракт на серийный выпуск вертолетов СН-47 А

Сначала они оснащались турбовальными двигателями Лайкомин T55-L-5 мощностью на валу 1641 кВт/2200 л.с., а затем турбовальными двигателями T55-L-7 мощностью 1976 кВт/2650 л.с. Поставки вертолетов СН- 47А начались в декабре 1962 г.

Впоследствии было выпущено несколько вариантов, в том числе СН-47В с более мощными турбовальными двигателями T55-L-7C мощностью на валу 2125 кВт/2850 л.с., с измененной конструкцией лопастей несущего винта. Первый образец поднялся в воздух в октябре 1966 г., а поставки начались 10 мая 1967 г.

За ним последовал вариант СН-47С (Модель 234), оснащенный двумя турбовальными двигателями T55-L-11С мощностью 2796 кВт/3750 л.с., с усиленной трансмиссией и с большей емкостью топливных баков Первый из таких аппаратов совершил полет 14 октября 1967 г., а в начале 1968 г начались поставки серийных машин.

Девять аппаратов, аналогичных варианту СН-47С, были построены для ВС Канады под обозначением СН-147. Их поставки начались в сентябре 1974 г. Этот вариант оборудован самыми современными системами безопасности и управления полетом, максимальный вес при взлете с земли составлял 22680 кг, а при аварийном взлете с воды – 20865 кг.

Во время войны во Вьетнаме были выпущены 4 экземпляра варианта АСН-47А, по внешней компоновке напоминавших вертолет СН-47А, но оснащенных броней и вооружением из 40-мм гранатомета в носовой части, 20-мм пушки, пулемета калибра 7,62 мм или двух 19-зарядных ракетных контейнеров Кроме того в кабине могли располагаться 5 стрелков, в распоря жении каждого имелся пулемет калибра 12,7 или 7,62 мм, установленный на гибкой направляющей.

В соответствии с программой развития американской армии, по одному вертолету каждой модели (СН-47А, СН-47В и СН-47С) демонтировали до основного каркаса с последующей реконструкцией для получения усовершенствованного стандарта, который стал опытным образцом CH-47D. Эти усовершенствованные вертолеты оснащены более мощными турбовальными двигателями, трансмиссией с увеличенным передаточным числом и новым электронным оборудованием, а их конструкция подверглась многим изменениям. На них используется также вспомогательная силовая установка и тройная система крюков для подвешивания груза.

Первый из трех опытных модернизированных вертолетов поднялся в воздух 11 мая 1979 г. После успешного завершения летных испытаний этих опытных образцов компания «Боинг-Вертол» приступила к выполнению программы переделки вертолетов СН-47А в соответствии со стандартом CH-47D, и первый серийный CH-47D совершил первый полет 26 февраля 1982 г. Экспортный вариант вертолета получил обозначение CH-47D «Интернэшнл Чинук»

ВВС Великобритании заказали 33 вертолета, аналогичных канадскому варианту СН-147, под обозначением «Чинук» НС Mk 1 и НС Мк.1В. Они оснащены британским оборудованием и имеют несколько специальных приспособлений. Первый аппарат был поставлен в августе 1980 г., а в начале 1982 г. – все 33 машины.

Начиная с 1970 г вертолеты «Чинук» стали выпускаться в Италии для европейских и ближневосточных заказчиков. В программе участвуют также «Агуста», «SIAI-Маркетти» и другие итальянские компании

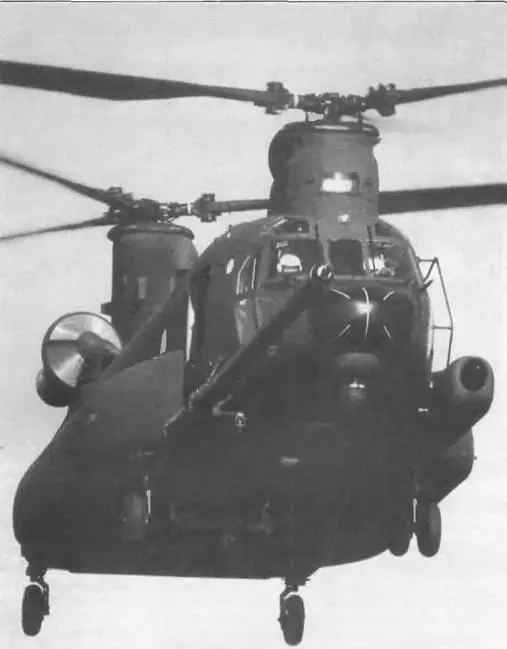

Выпуск новых военных вертолетов «Чинук» компанией «Боинг-Вертол» в настоящее время ограничен международным экспортным вариантом Модель 414 и вариантом С МН-47Е вертолета CH-47D для войск специального назначения с электронным оборудованием для ночных полетов на малой высоте и штангой для дозаправки топливом в воздухе Первый полет серийный С/МН-47Е совершил 25 октября 1980 г.

Вариант СН-47 J – модификация вертолета CH-47D для сил самообороны Японии – производит по лицензии в Японии фирма «Кавасаки».

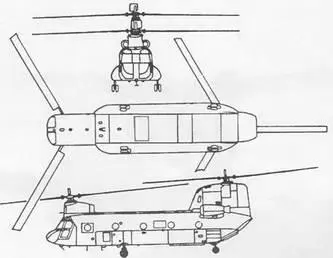

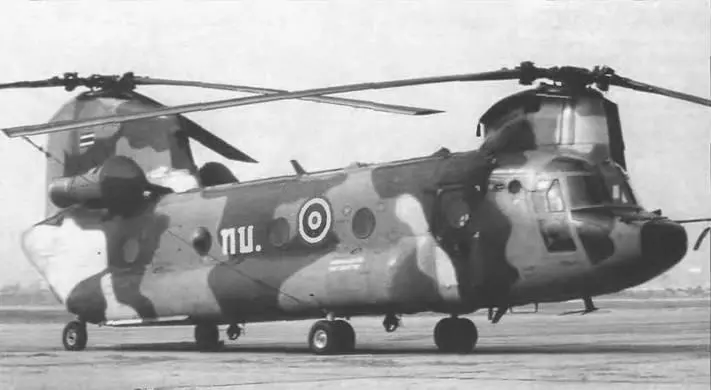

Вертолет CH-47D двухвинтовой продольной схемы, с двумя ГТД и четыре- хопорным шасси Фюзеляж вертолета «Чинук» имеет прямоугольное сечение со скругленными углами, цельнометаллический, типа полумонокок Кабина экипажа двухместная, снабжена сбрасываемыми аварийными дверями с каждого борта. Грузовая кабина имеет с правой стороны большую сдвижную дверь, люки аварийного покидания кабины и в задней части грузовой люк, откидывающаяся створка которого образует погрузочную рампу Кроме того, грузовую кабину и кабину экипажа соединяет проход В десантном варианте в грузовой кабине устанавливаются 44 кресла (33 основных и 11 дополнительных), в санитарном – могут размещаться 24 раненых на носилках и 2 сопровождающих санитара. Для перевозки грузов на внешней подвеске под фюзеляжем имеется центральный грузовой крюк, рассчитанный на 11970 кг, и передний и задний грузовые крюки на 7140 кг каждый. Вдоль нижней части фюзеляжа с каждой стороны расположены обтекатели из сотового материала, в которых находится по три топливных бака общей емкостью 3944 л.

Силовая установка состоит из двигателей, размещенных с каждой стороны пилона заднего несущего винта и имеющих осевые воздухозаборники, затянутые сетчатым экраном. Вспомогательная силовая установка мощностью 95 л.с. используется для привода вспомогательных агрегатов. Несущие винты трехлопастные.

Радиоэлектронное оснащение стандартное, оно включает УКВ-радиостанцию, систему опознавания «свой-чужой», всенаправленный УКВ-маяк, радиовысотомер, радиокомпас и стандартное пилотажное оборудование, в том числе указатель горизонтального положения.

Э кипаж, чел. 2-3

Скорость, км/ч.

максимальная 286

крейсерская 260

Потолок, м:

статический 1675

динамический 3100

Дальность, км

перегоночная 615

действия (груз внутри/на подвеске) 185/55

Масса, кг:

максимальная взлетная 22680

нормальная взлетная 14970

пустого вертолета 10615

Максимальная полезная нагрузка кг:

внутри кабины 6310

на внешней подвеске 10340

Габариты вертолета, м:

диаметр несущего винта 18 29
