Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

Ми-8ПП – вертолет постановщик активных помех. Оснащен специальным контейнерным радиоэлектронным оборудованием и дипольными антеннами. Мог использоваться для ведения РЭБ, ретрансляции и др.

Ми-8ТГ – модификация вертолета Ми-8Т с двигателями ГТД ТВ2-117ТГ мощностью по 1103 кВт/1500 л.с., работающими на авиационном сконденсированном топливе.

Ми-8РХР – вертолет радиационной и химической разведки.

Ми-9 – вертолет для обеспечения связи. Оснащен специальным оборудованием и дополнительными антеннами на хвостовой балке.

Ми-8МТВ-2 и Ми-8МТВ-3 – поздние модификации военно-транспортных вертолетов версии МТ. Предназначены для применения в десантно-транс- портном, санитарном, спасательном и ударном вариантах. Это одни из наиболее тяжеловооруженных вертолетов в мире. В варианте МТВ-2 вертолет мог оснащаться четырьмя блоками Б8В20-А по двадцать НАР С-8, возможна подвеска авиабомб калибра 50- 500 кг на балочных держателях БДЗ-57КРВМ; в носовой части фюзеляжа может быть размещена подвижная установка с пулеметом калибра12,7 мм, в проемах сдвижных дверей – до 8 шкворневых установок с пулеметами калибра 7,62 мм, а на внешних держателях – 4 пушечных контейнера УПК-23-250 с пушками ГШ-23Л калибра 23 мм. Для защиты от ракет с ИК ГСН установлены кассеты АСО-2В с ИК-ложными целями ППИ-26-1. На кабину экипажа вертолета навешены бронеплиты, закрывающие пол, переднюю и заднюю часть отсека.

Ми-8АМТШ – модификация варианта МТ. Вертолет оснащен сверхзвуковыми ПТУР «Штурм».

Ми-8ВзПУ – воздушный пункт управления.

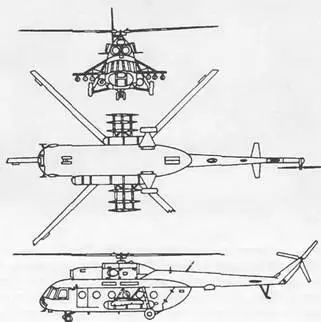

Ми-8 создан по классической одновинтовой схеме, с пятилопастным трехшарнирным несущим и трехлопастным рулевым винтами. Фюзеляж полумонококовой конструкции. Шасси трехопорное, неубирающее- ся, с самоориентирующейся фиксируемой в полете передней стойкой. Экипаж (командир, штурман, бортовой техник) размещается в отдельной кабине, расположенной в носовой части фюзеляжа. Кабина экипажа бронирована.

Бортовое радиоэлектронное оборудование обеспечивает решение навигационных, пилотажных и прицельных (вооруженные варианты) задач, а также связь со взаимодействующими войсками. Оно включает курсовую систему, комплекс пилотажно-навига- ционных приборов, аппаратуру радиосвязи. Бортовое оборудование позволяет применять вертолеты днем и ночью, в простых метеоусловиях. Оно предусматривает командные УКВ-радиостанции Р-860 и Р-828, связные КВ-радиостанции Р-842 и «Карат», самолетное переговорное устройство СПУ-7, четырехка- нальный автопилот АП-34Б для автоматической стабилизации вертолета по тангажу, крену, курсу и высоте полета, комплект приборов для обеспечения полетов в сложных метеоусловиях днем и ночью (2 авиагоризонта АГБ-ЗК, 2 указателя частоты вращения несущего винта, комбинированная курсовая система ГМК-1А, автоматический радиокомпас АРК-9 или АРК-У2, радиовысотомер РВ-3).

Десантно-транспортное оборудование позволяет загружать несамоходную легкую технику и вооружение с помощью лебедок, а также поднимать в режиме висения с поверхности суши (воды) спасаемых с помощью бортовой стрелы (грузоподъемность 200 кг).

Колесная техника, различные грузы, больные и раненые на носилках загружаются по специальным трапам через люк со створками, расположенный в задней части грузовой кабины. Для крепления под фюзеляжем и перевозки крупногабаритных грузов на вертолете устанавливается шарнирно-маятниковая подвеска грузоподъемностью до 2500 кг.

Вертолеты широко использовались в боевых операциях а Афганистане и Чечне.

Ми-8 эксплуатируется во многих странах мира, таких как Алжир, Ангола, Афганистан, Бангладеш, Болгария, Венгрия, Вьетнам, Гайана, Гвинея-Бисау, Египет, Заир, Индия, Ирак, Йемен, Китай, Конго, Куба, Лаос, Ливия, Мадагаскар, Мали, Мозамбик, Монголия, Никарагуа, Пакистан, Перу, Польша, Румыния, Северная Корея, Сирия, страны СНГ, Судан, Турция, Уганда, Финляндия, Чехия, Словакия, Эфиопия и Югославия.

Экипаж, чел. 2-3

Скорость, км/ч:

максимальная у земли 250

крейсерская 225

Потолок, м:

статический 1000

динамический при нормальной взлетной массе 4500

Дальность при нормальной взлетной массе, км 480

Масса, кг

максимальная взлетная 12000

нормальная взлетная 11100

пустого вертолета 6625

Максимальная полезная нагрузка, кг:

на внешней подвеске 3000

в фюзеляже 4000

Число перевозимых людей, чел.:

десантников 24-28

раненых 12 Габариты вертолета, м:

диаметр несущего винта 21,29

длина вертолета с вращающимися винтами 25,24

высота до втулки несущего винта 4,38

высота с вращающимся рулевым винтом 5,65

ширина фюзеляжа 2,5

Двигатель: ГТД ТВ2-117А, л.с. 2 по 1500

Ми-14 (код НАТО – «Haze») предназначен для обнаружения подводных лодок, слежения за ними и поражения на глубинах погружения до 400 м, скоростях хода до 60 км/ч, удалении района поиска до 200 км, днем и ночью, в простых и сложных метеоусловиях.

Разработан на базе Ми-8 как вертолет берегового базирования с амфибийными свойствами. Первый полет состоялся в сентябре 1969 г. Первая модификация вертолета, Ми-14ПЛ, была принятая на вооружение в 1973 г.

Кроме основного противолодочного варианта были созданы еще несколько модификаций.

Ми-14ПС – поисково- спасательный вертолет (может поднять 10 потер

певших бедствие, включая двоих на носилках). Грузовая кабина снабжена большими дверями с обеих сторон фюзеляжа. Вертолет несет 10 спасательных плотов ВАС-5М-3 (на 20 мест каждый), спасательную лебедку, способную одновременно поднять трех человек, оснащен прожекторами. Спасательные плоты могут буксироваться вертолетом. Противолодочное оборудование снято.

Ми-14БТ – минный тральщик. Оборудован специальным буксировочным крюком. Противолодочное оборудование снято.

Ми-14П – пассажирский вариант. Создан для обслуживания нефтеразработок Каспийского моря. Может перевозить 20 человек.

Mn-14PW – экспортная противолодочная модификация. Поставлялся в Польшу.

Ми-14 «Элиминатор» – пожарный вариант, модификация Ми-14ПС. Разработан совместно с германской фирмой «Аэротех». Снабжен баком для воды, установленным в кабине. Успешно использовался для тушения лесных пожаров в Испании в 1994 г.

Конструкция базового вертолета одновинтовая с рулевым винтом, двумя двигателями ГТД ТВЗ-117МТ и четырехопорным шасси Фюзеляж выполнен в виде лодки и имеет килеватое днище, боковые нижние обтекатели с надувными поплавками бочкообразной формы, полностью убирающееся шасси, что обеспечивает посадку на воду при волнении до 2 баллов. Хвостовой винт, кроме своего прямого назначения, выполняет задачи, возникающие при маневре в гавани. Размер кабины идентичен Ми-8.
