С 1961 г. пушками М61А1 начали оснащаться истребители F-4C «Фантом», которые первоначально были вооружены только ракетами. На истребителе F-4C размещались 2 пушки в подвесных установках с боекомплектом 1200 снарядов в каждой. Однако при ведении воздушного боя эффективность подвесных установок была недостаточной из-за влияния вибрации на точность стрельбы. Был сделан вывод, что оптимальным является размещение пушки по продольной оси самолета или вблизи ее. Поэтому для вооружения истребителей F-4E, F-14A, F-15 и F-16 принята встроенная пушка.

Пушками М61А1 вооружались истребители-бомбардировщики F-111 A, F-104, палубные штурмовики A-7D и А-7Е.

Пушка М61А1 стала последней, которая использовалась в кормовых оборонительных установках американских бомбардировщиков. Пушками «Вулкан» были оснащены кормовые (хвостовые) установки стратегических бомбардировщиков В-52 и В-58. Кроме того, на базе авиационной пушки «Вулкан» были созданы корабельные 20-мм установки «Вулкан-Фаланкс», а также ряд зенитных самоходных установок.

Для 20-мм пушек М61А1 и GAU-4 в США были разработаны подвесные контейнеры SUU-23A и SUU-16A. Они устанавливались на дозвуковых и сверхзвуковых истребителях и штурмовиках. Основное назначение пушек – ведение огня по наземным целям на дистанции до 700 м.

Чтобы исключить подачу электроэнергии для вращения блока стволов, с борта самолета-носителя контейнера автоматика пушки М61А1 приводится в действие от воздушной турбины, работающей от набегающего потока. Турбина смонтирована на откидной панели контейнера, которая, опускаясь, ставит турбину под воздействие воздушного потока. Использование воздушной турбины приводит к ограничению скорострельности при скоростях самолета менее 650 км/ч и увеличению сопротивления воздуха по сравнению с сопротивлением воздуха, испытываемым контейнером SUU-23A с пушкой GAU-4. Для разгона блока стволов пушки GAU-4 перед каждой очередью выстрелов используется электрический стартер.

Пушки в контейнерах закреплены неподвижно. При желании на земле пушке можно придать угол ±1° по горизонтали и вертикали от оси контейнера. При стрельбе контейнеры (пушки) наводятся с помощью пушечного прицела или с помощью системы управления огнем. Стреляные гильзы выбрасываются наружу. После отпускания кнопки стрельбы пушка разряжается автоматически, поэтому самовоспламенение патронов практически исключено. При разряжании пушки выбрасывается небольшое количество боевых патронов.

Электропитание установки производится от бортовой сети самолета: переменный ток – 208 В, 400 Гц, трехфазный – потребляемый ток контейнера SUU-16A – 7А; контейнера SUU-23A – 10 А. Установка контейнера SUU-23A может работать и от постоянного тока напряжением 28 В; потребляемый ток при этом равен 3 А.

Рассеивание снарядов: 80% снарядов укладываются в круг диаметром 8 миллирадиан.

Габариты контейнеров SUU-16A и SUU-23A одинаковы Длина 560 мм, диаметр 560 мм. Боекомплект 1200 патронов. Вес контейнера SUIM 6А (SUU-23A) без патронов 484 кг (489 кг), с патронами 780 кг (785 кг).

Разработка 30-мм семиствольной пушки GAU-8A была начата фирмой «Дженерал Электрик» в 1971 г. Пушка предназначалась специально для штурмовика А-10А.

В феврале 1975 г. фирма «Дженерал Электрик» приступила к производству предсерийной партии пушек GAU-8A. В мае 1974 г. успешно завершились летные огневые испытания пушки GAU-8A, результаты которых показали, что установка и применение пушки на самолете А-10А не оказывают отрицательного влияния на управляемость машины. Одним из основных факторов, проверяемых испытаниями на совместимость пушки с самолетом, являлось влияние силы отдачи на самолет при стрельбе из пушки. По расчетам сила отдачи пушки должна составлять около 7700 кг, фактически при огневых испытаниях она была около 6800 кг. Стрельба велась с высоким и низким темпом при скоростях полета 300-740 км/ч на высоте от 850 до 3900 м и перегрузках самолета от 0 до 4 д.

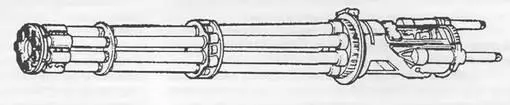

30-мм семиствольная пушка GAU-8A

В ходе испытаний, проведенных на авиабазе Неллис в штате Невада, были выполнены 24 захода штурмовика А-10А на 15 типов мишеней, семь из которых были разрушены, а остальные выведены из строя. Стрельба велась с темпом 2000 выстр./мин и 4200 выстр /мин на дальности 1800 м. Здесь стоит отметить, что автор вынужден приводить факты, почерпнутые из американской печати, и, соответственно, не исключена возможность дезинформации Кроме того, летчики детально изучили полигон, танки были неподвижны, погода идеальная, противодействия ни огневого, ни пассивного (постановка дымовых завес) «противник» не оказывал.

Пушка GAU-8A размещается вдоль продольной оси самолета и смещена к левому борту на 0,3 м. Она работает по принципу Гатлинга, имеет гидравлический внешний привод и беззвеньевую систему подачи патронов Магазин барабанного типа вмещает 1350 патронов. Стреляные гильзы собираются на борту самолета в контейнер барабанного типа и могут использоваться вторично. Образующиеся при стрельбе пороховые газы не должны попадать в воздухозаборники двигателей, поэтому пушки размещаются в носовой части фюзеляжа, а двигатели смещаются к хвостовой части. Однако при проведении (в марте 1974 г.) летных огневых испытаний пушки GAU-8A, установленной на самолете А-10А, трижды отмечалась ненормальная работа двигателей самолета, что обусловливалось попаданием в них пороховых газов образующихся при стрельбе Представители фирмы считают, что эта проблема не вызывает опасений и может быть устранена путем установки на самолете компенсатора для отклонения пороховых газов в сторону

Для обеспечения более полного сгорания метательного состава внутри стволов (чтобы исключить догорание пороховых газов перед самолетом) к нему добавляется азотнокислый калий. Эта добавка либо вводится в метательный состав, либо в отдельном пластмассовом пакетике вкладывается в патрон.

Пушка GAU-8A выпускается в двух вариантах: для двухместного и одноместного самолетов А-10А. По сравнению с пушечной системой одноместного самолета магазин для боеприпасов пушки, предназначенный для двухместного самолета, укорочен с 492 до 408 мм.

О конструктивном совершенстве пушечной системы GAU-8A можно судить по величине такой важной характеристики, как доля массы снарядов в массе всей пушечной установки. Она достигает 32% (у пушки М61А1 составляет всего 19%).

Длина ствола GAU-8A 2180 мм, а общая длина пушки 6400 мм Вес пушки без магазина и привода питания 265- 295 кг. Вес системы со снаряженным магазином и приводом питания 1723 кг Потребляемая мощность электроэнергии для вращения стволов 56,6 кВт Темп стрельбы 2000 и 4200 выстр./мин. Время выхода на максимальный темп стрельбы 0,55 с. Боекомплект 1350 патронов для одноместного А-10А и 1174 патронов для двухместного
