Данные американской стороны о потерях вьетнамцев в личном составе, грузовиках и танках от действия «Ганшипов» потрясают, но, увы, не находят подтверждения Такие самолеты могли эффективно действовать лишь против партизан, оснащенных легким стрелковым оружием. Вход в зону действия даже таких относительно старых зенитных орудий, как С-60, обычно кончался плачевно для «Ганшипов». Применение вьетнамцами ЗРК С-75 и ПЗРК «Стрела-2» на «тропе Хо Ши Мина» сразу же заставило убраться оттуда самолеты «Ганшип»

В СССР конструктор И.И. Слостин в 1954 г. выполнил проект авиационной многоствольной пушки под индексом КБП-810 Первоначально был изготовлен макетный образец калибра 12,7 мм, а затем – опытный образец 23-мм пушки под патрон ВЯ. Однако 23-мм пушка имела ряд принципиальных недостатков – раскпинение досылаемого патрона с экстрагируемой гильзой, неперехват патрона досылателем и т. д Поэтому работы над этой пушкой были вскоре прекращены.

В конце 1955 – начале 1956 г. Слостин создал еще один проект 23-мм пушки с четырьмя стволами в едином блоке. Стрельба велась укороченным патроном от пушки ВЯ. Однако по неясным мотивам работы по ней были прекращены в начале 1958 г.

Новый этап работ над созданием пушки с вращающимся блоком стволов начался в КБП после выхода в свет Постановления Совмина СССР от 15 июня 1963 г.

Под руководством Грязева и Шипунова был создан 30-мм шестиствольный автомат АО-18 первоначально предназначенный для корабельной установки АК-630

Заводские испытания автомата были проведены в 1964-1966 гг. В серию он пошел в 1974 г., а официально установка АК-630 с этим автоматом была принята на вооружение приказом министра обороны от 6 января 1976 г.

На базе АО-18 была создана авиационная пушка ГШ- 6-30 (9-А-621), автомат которой (АО-18А) был значительно облегчен за счет отказа от громоздкой жидкостной системы принудительного охлаждения стволов и замены ее воздушным охлаждением

Технический проект АО-18А был рассмотрен и одобрен в Министерстве обороны СССР в марте 1971 г. Первоначально пушка имела заводской индекс ТКБ-635.

Работа автоматики пушки ГШ-6-30 (ТКБ-635) основана на принципе использования энергии пороховых газов, отводимых поочередно из каждого ствола Предварительный разгон блока стволов в начале каждой очереди осуществляется сжатым воздухом (пневмостартер).

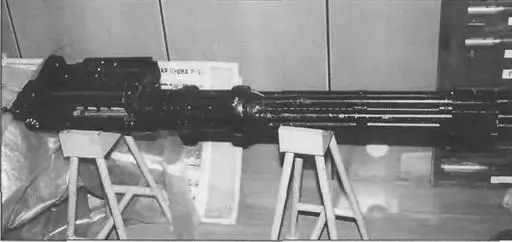

Пушка ГШ-6-30

Попытка увеличить темп с 5000 выстрелов, как в АК-630, до 6000 выстрелов успехом не увенчалась, и у серийной пушки темп стрельбы остался прежним

По техническому заданию заказанная пушка ГШ-6-30 должна была выпускать весь боекомплект в 300 патронов одной очередью без выхода из строя пушки. Пушки первых серий могли делать лишь 150 выстрелов, а дострел остальных производился лишь после охлаждения пушки до температуры окружающей среды, т. е. не менее чем через 15 мин. Лишь после модернизации газового двигателя длину непрерывной очереди удалось довести до 300 выстрелов.

Пушки первых серий имели и ряд других дефектов, например заклинивание или утыкание патрона в казенник. После отпускания кнопки «огонь» вместо положенных по техническим условиям 8-11 выстрелов происходило 22-23 выстрела, и вдобавок пушка оставалась заряженной.

В процессе серийного производства ГШ-6-30 на Тульском машиностроительном заводе его инженерам удалось со временем устранить большую часть конструктивных недоработок автомата.

На вооружение пушка ГШ-6-30 принята в 1974 г. и получила индекс 9-А-621.

Пушкой ГШ-6-30 вооружены самолеты Су-24МК (одна. боекомплект 500 патронов), МиГ-27 и Су-25.

Параллельно с ГШ-6-30 КБП работало над 23-мм автоматом АО-19 для пушки ГШ-6-23 (ТКБ-613), созданным по схеме АО-18. В конце 1965 г. прошли наземные испытания АО-19 Планировалось получить темп стрельбы 10000 выстрелов, но серийные пушки делали до 9000 выстрелов В АО-19 пневматический стартер был замен кассетным пиростартером (на 10 пиропатронов). ГШ-23 и ГШ-6-23 имели одинаковый боекомплект.

В 1974 г. пушка ГШ-6-23 была принята на вооружение Различные ее модификации имели индексы 9А-620 и 9А-768 Интересно отметить, что пушки 9А-768 выпускаются в вариантах со звеньевым и беззвеньевым питанием патронами. Пушки ГШ-6-23 поступили на вооружение самолетов МиГ-31, Су-24 и др.

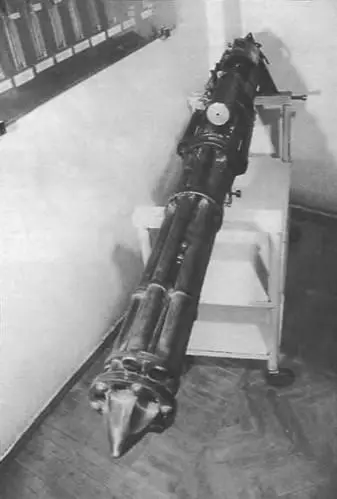

23-мм шестиствольная опытная пушка на базе ГШ-6-23. Отвод газов используется для вращения блока стволов

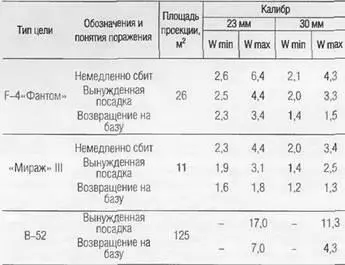

В книге Б.И. Носкова( 2* Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты ВЕРТОЛЕТЫ ) приведен расчет эффективности стрельбы отечественных авиационных пушек по ряду самолетов НАТО. Эффективность стрельбы (W) была рассчитана по методике А. Колмогорова.

*2 Носков Б.И. Малокалиберные выстрелы к автоматическим пушкам. М., 1998 С. 108.

Как уже отмечалось, темп стрельбы пулемета А-12,7 был невысок, и для вооружения вертолетов требовался более скорострельный крупнокалиберный пулемет. Поэтому по Постановлению Совмина СССР № 1044-381 от 26 декабря 1968 г. для вертолета Ми-24 было начато проектирование нового 12,7-мм скорострельного пулемета.

Разработка его велась в ЦКИБ спортивного и охотничьего оружия под руководством П.Г. Якушева и Б.А. Бор- зова. Заводской индекс пулемета ТКБ-063, в рекламных изданиях он получил обозначение ЯкБ-12,7 (Якушев – Борзов – 12,7-мм), а в ГРАУ – индекс 9-А-624. Заводские испытания пулемета ТКБ-063 прошли в конце 1969 г. А на вооружение пулемет поступил только в 1977 г., т. е. спустя почти девять лет после начала проектирования.

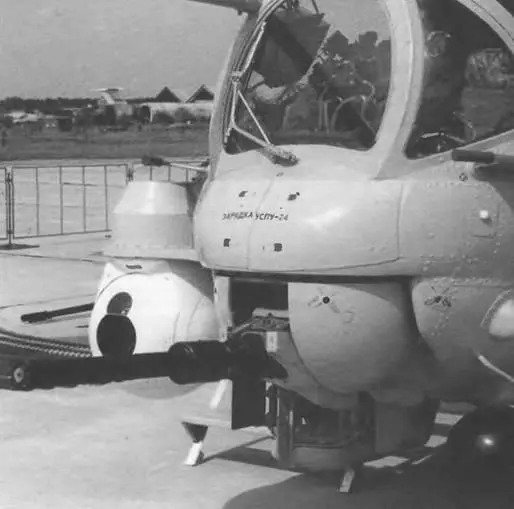

12,7-мм пулемет ЯкБ на вертолетной установке

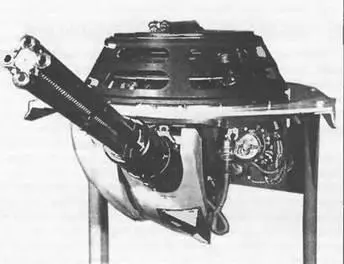

Пулемет ЯкБ10-12,7

Поскольку темп стрельбы А-12,7 был близок к предельному для 12,7-мм пулемета, построенного по классической одноствольной схеме, ЯкБ был сделан четырех- ствольным с вращающимся блоком стволов Пулемет ЯкБ имеет газовый двигатель кулачкового типа, в котором возвратно-поступательное движение поршня превращается во вращательное движение блока – ведущего звена автоматики – за счет взаимодействия роликов продольно скользящего в блоке движка с криволинейными копирными пазами неподвижной коробки, независимо от внешнего источника энергии. Т. е. начало стрельбы – раскрутка блока стволов – осуществляется при каждой очереди выстрелов от пружинного стартерного устройства, которое запасает энергию в конце очереди выстрелов при торможении блока и достреле при этом двух последних патронов в очереди выстрелов.
