Энциклопедия современной военной авиации 1945 – 2002 ч 2 Вертолеты

Габариты пулемета: длина 1345 мм, ширина 145 мм, высота 190 мм. Вес пулемета без боекомплекта 45 кг.

Первоначально пулемет проектировался под темп стрельбы 5000-6000 выстр./мин, но получить его не удалось, и в рекламных справочниках указывается 4000-4500 выстр./мин.

Пулемет ЯкБ-12,7 имеет модификацию ЯкБ10-12,7. Основные отличия ЯкБЮ от первоначального образца – некоторое увеличение темпа стрельбы с 4000-4500 до 4000-5000 выстр./мин, увеличение длины непрерывной очереди с 400 до 750 выстрелов и увеличение живучести пулемета с 8000 до 12000 выстрелов.

Патроны и баллистика пулемета ЯкБ взяты от пулемета А-12,7 Кроме того, для ЯкБ разработан «двхпульный» патрон. Пуля в нем состоит из биметаллической оболочки, в которую впрессованы стальной и свинцовый сердечники и зажигательный состав. Новый патрон примерно в полтора раза повысил эффективность пулемета.

Пулемет ЯкБ (9-А-624) используется в дистанционно управляемой установке УСПУ-24 и в гондоле универсальной вертолетной (ГУВ) 9-А-669.

УСПУ-24 дистанционно управляется оператором с помощью прицельной станции КПС-53АВ с коллиматорным прицелом КС-53. Угол вертикального наведения установки -40; +20°, а угол горизонтального наведения ±60°.

Гондола ГУВ имеет два варианта вооружения – пулеметный и гранатометный. В пулеметном вооружении предусмотрен один 12,7-мм пулемет ЯкБ и два четырех- ствольных 7,62-мм пулемета ГШГ (темп стрельбы ГШГ 5000-6000 выстр./мин). А в гранатометном варианте – один гранатомет 213П-А «Пламя».

Длина гондолы 3000 мм, ширина 480 мм, вес пустой 140 кг, снаряженной 452 кг. Боекомплект в пулеметном варианте 4350 патронов.

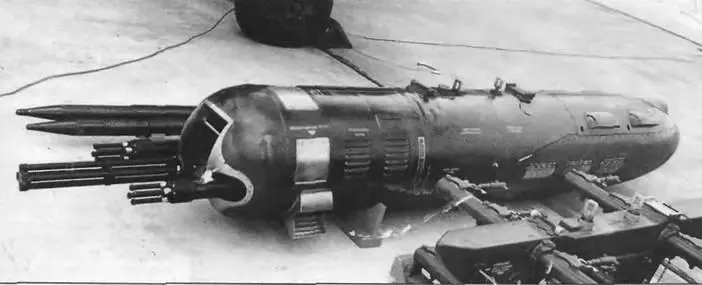

Гон дола ГУ В с одним 12,7-мм пулеметом ЯкБ и двумя четырехствольными 7,62-мм пулеметами ГШГ

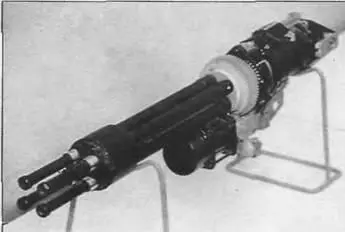

Пулемет ГШГ-7.62

ГУВ подвешивается на внутреннем пилоне вертолета. Огонь ведет пилот, используя коллиматорный прицел.

Во время афганской войны наши вертолетчики недолюбливали ГУВ. Экипажи соглашались брать 452-килограммовые ГУВ разве что под страхом наказания, резонно указывая, что 4350 патронов боекомплекта ГУВ попросту некуда расходовать – для такого ливня огня не находилось целей. Окончательно интерес к ГУВ пропал с появлением вертолета Ми-24П, оснащенного 30-мм пушкой ГШ-2-30Д.

Огонь пулеметов ЯкБ с 800-1000 м буквально разворачивал земляные укрытия душманов толщиной до 0,5 м. В августе 1982 г. вертолет подполковника Александрова под Кандагаром одной очередью ЯкБ разрезал пополам ехавший впереди каравана автобус.

Вместе с большой эффективностью афганская война выявила и ряд конструктивных недостатков пулемета ЯкБ. Пулемет страдал от пыли, грязи, перегрева, отказывала система самоподтяга патронной ленты. После 200-250 выстрелов пулемет ЯкБ начинал «плеваться». Он часто заклинивал. Расстрелять без отказа хотя бы 500 патронов у вертолетчиков считалось удачей. Поэтому штатный боекомплект установки УСПУ-241470 патронов был урезан втрое (заодно и в весе сэкономили).

Разработка 7,62-мм четырехствольного пулемета ГШГ-7,61 была начата по Постановлению Совмина СССР № 1044-381 от 26 декабря 1968 г. для вооружения вертолета Ми-24 вместе с пулеметом ЯкБ.

Проектирование 7,62-мм пулемета было начато КБП МОП. Пулемет получил заводской индекс ТКБ-621.

Вес пулемета 19 кг. Темп стрельбы 5000-6000 выстр./мин.

Пулемет спроектирован под винтовочный патрон 7,62x54R. Вес пули 9 г, начальная скорость 850 м/с.

До 70-х годов все малокалиберные автоматические авиационные пушки были универсальными, т. е. предназначались для поражения как воздушных, так и наземных целей. Но огромный темп стрельбы 5000-10000 выстрелов, крайне необходимый для поражения воздушного противника, был не нужен для стрельбы по наземным целям. Поэтому для действия по наземным целям были созданы специальные одноствольные пушки, которые, разумеется, могли вести огонь и по воздушным целям.

В 80-х годах на некоторых типах вертолетов устанавливалась 30-мм одноствольная пушка 2А42, спроектированная в КБП под руководством Грязева

Пушка 2А42 создана по старой классической схеме. Автоматика работала в основном на энергии отвода газов и частично на энергии отдачи ствола. Пушка имела 2 режима стрельбы: 200-300 или 55 выстр./мин, но фактически применялся только первый. Существенным преимуществом пушки являлось двухленточное питание (в одной ленте находились бронебойные снаряды, а в другой – осколочно-фугасные).

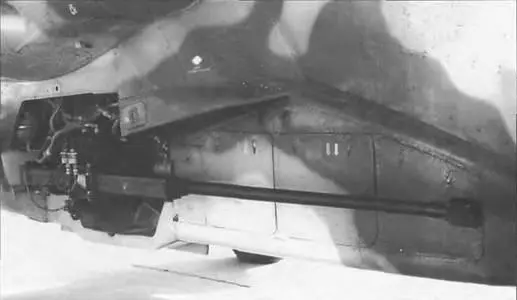

30-мм пушка 2А42 на вертолете

23-мм пушка ГШ-23 на вертолетной установке

Первую серию пушек 2А42 изготовили на Тульском машиностроительном заводе в 1978 г. Первоначально 2А42 вооружались БМП-2.

В 80-х годах испытыва- лись одноствольные 45-мм авиационные пушки, в том числе и ТКБ-700. 45-мм пушку предполагалось установить в подвижной установке штурмовика Су-25Т. Она выполнена по нетрадиционной схеме – на активно-реактивном принципе. Длина снаряда, оснащенного реактивным двигателем, составляла 250 мм. Он имел кумулятивную боевую часть с бро- непробиваемостью 200 мм по нормали. Скорострельность пушки составляла 1250 выстр./мин. На испытаниях за один заход удавалось добиться до 6-8 попаданий в танк под углом до 60°. По неясным причинам 45-мм пушка на вооружение принята не была.

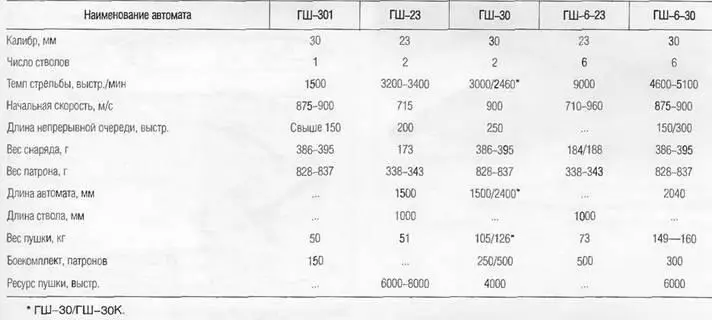

Под руководством Грязева и Шипунова была создана одноствольная 30-мм авиационная пушка ГШ-301 (9А- 4071 К). Это первая серийная отечественная авиационная пушка, имеющая водяное охлаждение. В кожухе помещено 700 см 3 воды. В процессе стрельбы при нагревании ствола вода превращается в пар. Пароводяная смесь проходит по винтовой проточке на стволе, охлаждает последний, а затем выходит наружу. Данные пушки приведены в табл. 2.

Пушка ГШ-301 поступила на вооружение самолетов Су-34, МиГ-29, Су-27. Ею должны быть оснащены самолеты Ил-102 и Як-141.

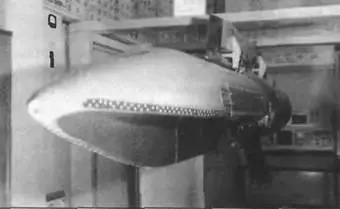

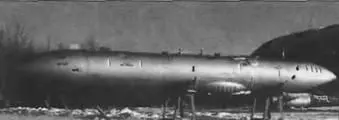

Подвесные пушечные установки1 СППУ-22 (вверху) и СППУ-6-23

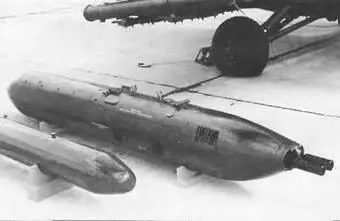

Подвесная пушечная установка УПК-23-250
