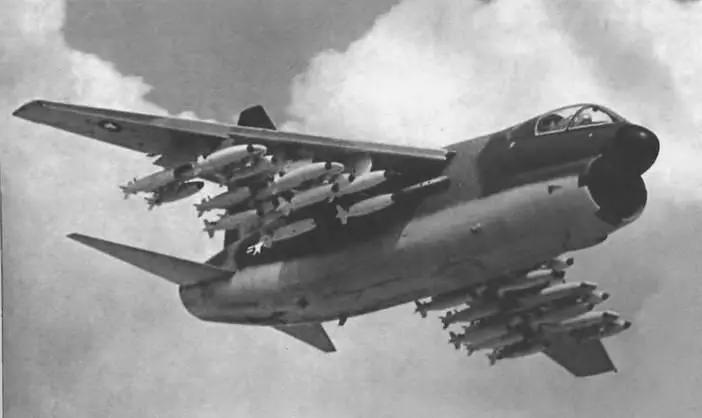

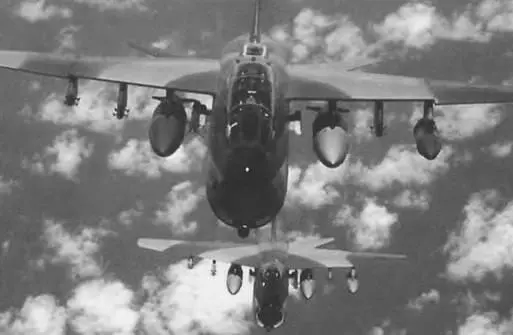

Подвесное вооружение размещается на восьми узлах подвески. Два подфюзеляжных узла рассчитаны на небольшую нагрузку (до 230 кг каждый), на них крепятся только УР «Сайдуиндер» класса «воздух-воздух». На подкрыльевых узлах находятся ПКР «Гарпун», ПРЛР HARM и «Шрайк», УР «Мейверик» и «Буллпап» класса «воздух- земля», УАБ с различными системами наведения. Боевые радиусы действия самолета: 820 км – с двенадцатью бомбами по 113 кг (полет на большой высоте), 380 км – с шестнадцатью Мк.82 (полет на скорости 790 км/ч, время нахождения в районе цели 1 ч), 1800 км без подвесного вооружения (полет на скорости 900 км/ч).

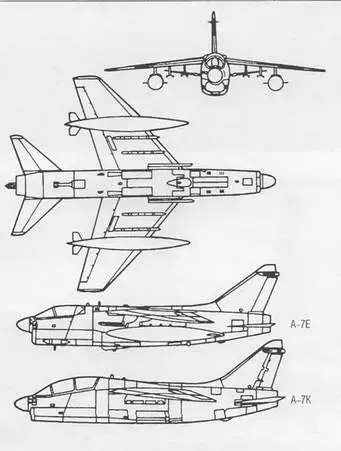

Для подготовки летного состава ВВС Национальной гвардии США на базе A-7D создан учебно-тренировочный вариант А-7К. Сухопутный вариант А-7Е под обозначением А-7Н и двухместный учебно-тренировочный ТА-7Н экспортировались для ВВС Греции. В Португалию экспортировался вариант А-7А с двигателем TF30-P-408 под обозначением А-7Р.

Экипаж, чел. 1

Скорость, км/ч:

максимальная на высоте до 3 км 1123

крейсерская 793

Практический потолок, м 13100

Дальность, км

перегоночная 4600

действия 370-1127

Масса, кг:

максимальная взлетная 19051

нормальная взлетная 16980

пустого самолета 8841

Максимальная боевая нагрузка, кг 6804

Габариты самолета, м

размах крыла 11,81

длина 14,06

высота 4,90

Двигатель: ТРДД Allison TF41-A-2, кгс 6577

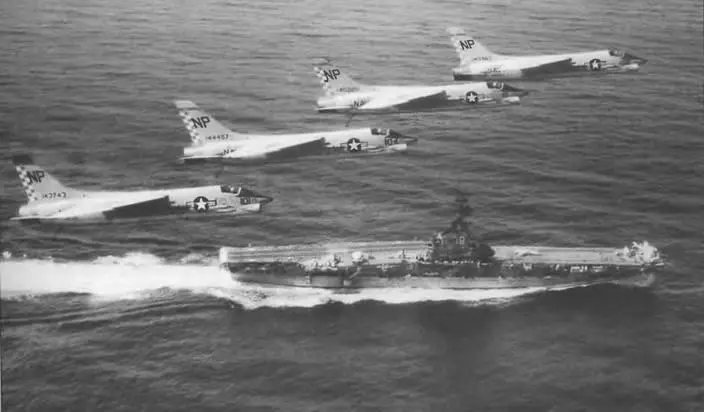

Предназначен для борьбы с воздушными целями Требования к сверхзвуковому палубному истребителя для ВМС США были сформулированы в 1952 г. Первый полет опытного образца состоялся 25 марта 1955 г, а поставки серийных самолетов начались в марте 1957 г Всего было выпущено более десяти вариантов (см. «Приложения»), половина из которых связана с установкой новых РЛС.

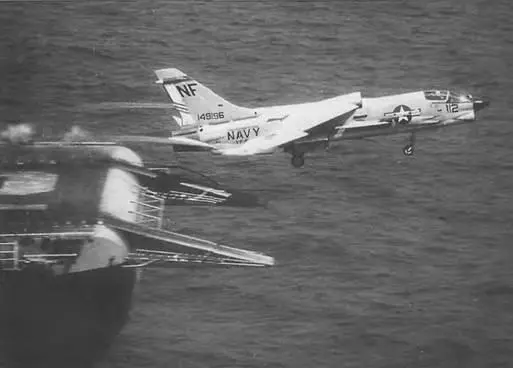

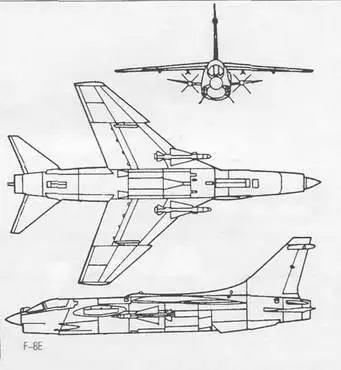

Самолет F-8E «Крусейдер» имеет классическую для палубной авиации 50-х годов схему: высокорасположенное стреловидное крыло с поднимающимися вверх при помощи гидроприводов концевыми частями консолей и подфюзеляжный воздухозаборник. Необычным в конструкции было то, что складывающееся крыло обладало изменяемым уголом установки. В ходе программ модернизации была существенно увеличена максимальная скорость полета (с 1600 до 1900 км/ч) и установлены дополнительно к фюзеляжным узлам подкрыльевые пилоны для размещения нового оружия, в том числе УР класса «воздух-поверхность».

Силовая установка состоит из одного двигателя, запас топлива во внутренних баках 5300 л (подвесные баки не предусматриваются).

На самолете имеются 4 пушки калибра 20 мм. Ракетное оружие класса «воздух-воздух» (две-четыре единицы) находится на узлах подвески по бортам фюзеляжа и включает УР «Сайдуиндер», «Мажик» и Матра «Супер». На подкрыльевых узлах возможно размещение бомбового вооружения в следующих вариантах: 2 бомбы массой по 907 кг, 4 массой 200 или 12 массой 100 кг. В ВМС США F-8E использовался также для применения УР «Буллпап» и НАР калибра 127 мм.

Экипаж, чел. 1

Скорость, км/ч:

максимальная на высоте около 10 км 1802

максимальная на высоте до 3 км 1083

крейсерская 900

Практический потолок, м 17680

Дальность, км:

перегоночная 1609

действия 960 Масса, кг:

максимальная взлетная 15420

нормальная взлетная 12685

пустого самолета 9038

Габариты самолета, м:

размах крыла 10,72

длина 16,61

высота 4 80

Двигатель:

ТРДДФ Pratt amp; Whitney J57-P-20A, кгс 4850/8165

Предназначен для непосредственной авиационной поддержки и изоляции поля боя с применением обычного и ядерного оружия. Используется также в качестве учебно-боевого самолета.

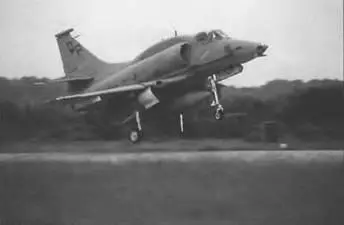

Разработка А-4 «Скайхоук» началась в 1950 г. для замены самолета А-1 «Скайрейдер». Первый полет опытного XA-4D1 состоялся 22 июня 1954 г. Его полетный вес оказался вдвое меньше, а скорость значительно больше, чем определялось тактико-техническими требованиями. Поставки первых серийных самолетов A-4D1 для ВМС США начались с октября 1956 г., а производство самолетов «Скайхоук» продолжалось до февраля 1979 г.

Штурмовик выполнен по нормальной схеме, с низкорасположенным треугольным крылом с внутренними кессон-баками. Позади кабины пилота размещен дополнительный запас топлива, а в центральной части фюзеляжа установлен ТРД Райт J65.

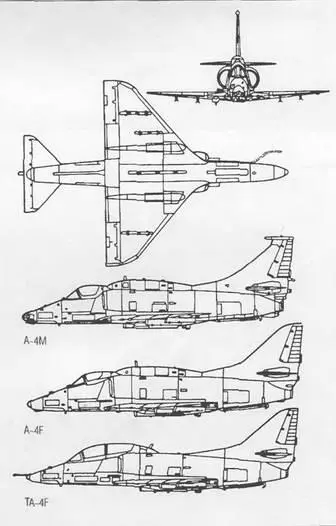

Оборудование самолета А-4М располагается в носовой части фюзеляжа и включает инерциально-доплеровскую систему с РЛС APN-153(V), систему управления огнем с оптическим прицелом и вычислителем, радионавигационную систему TACAN ARN-84, радиолокационный высотомер ARN-194 и ИЛС Марко- ни AVQ-24.

На самолете имеются пять наружных узлов подвески: четыре под крылом (два внешних и два внутренних) и один под фюзеляжем. На внешних узлах могут быть подвешены грузы массой до 450 кг, на внутренних – до 1000 кг, под фюзеляжем – до 1600 кг.

В корневых частях консолей крыла самолета встроены 2 пушки Кольт Мк.12 (калибр 20 мм, боекомплект 200 снарядов) В различных вариантах могут быть подвешены УР «Буллпап», AIM-9 «Сайдуиндер», НУР (калибр 70 и 127 мм), ядерные и обычные бомбы массой до 907 кг и торпеды. Максимальная боевая нагрузка самолета около 4150 кг.

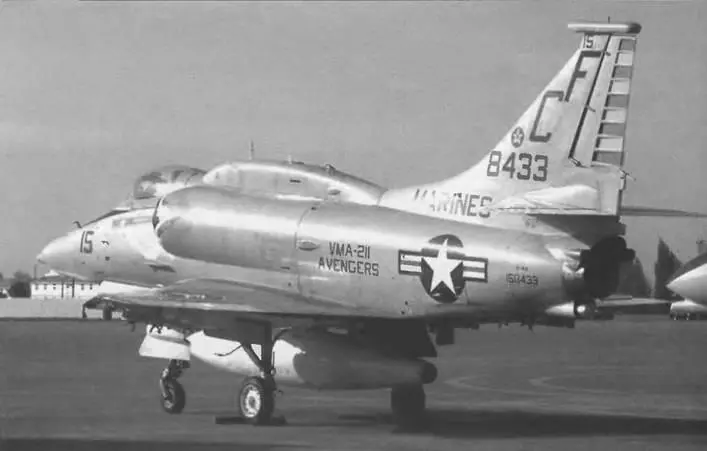

Самолет А-4 «Скайхоук» отличается простотой управления и большой угловой скоростью крена (до 300° в секунду) при полете на умеренных скоростях. Во время выполнения длительных полетов загрузка летчика уменьшается благодаря использованию автопилота с режимами стабилизации высоты полета, угла, тангажа и курса.
