На пяти углах подвески могут быть установлены УР AIM-7 «Спэрроу», AIM-9 «Сайдуиндер», AIM-120 AMRAAM общей массой до 7300 кг. В правом крыльевом наплыве находится шестиствольная пушка М61А1 «Вулкан» (калибр 20 мм, боезапас 940 патронов).

В середине 1979 г. началось серийное строительство более совершенной модификации одноместного истребителя F-15C и его двухместного аналога. Новые модели имели увеличенный запас топлива во внутренних баках, новейшее радиоэлектронное оборудование и конформный контейнер, в котором размещалось топливо или разведывательное оборудование.

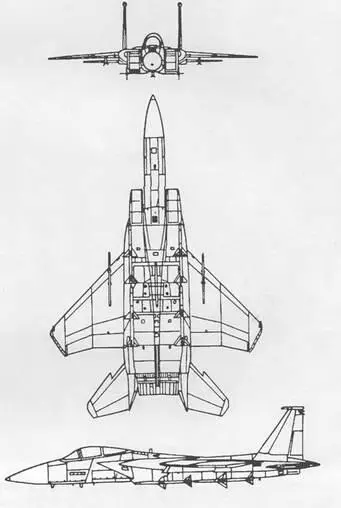

Самолет F-15Е «Страйк Игл» разработан совместно компаниями «Макдоннелл-Дуглас» и «Хьюз». Опытный самолет, переделанный из F-15B, совершил первый полет в августе 1981 г., а вновь построенный F-15E поднялся в воздух в 1986 г.

Этот двухместный истребитель предназначен для дальних перехватов в любых погодных условиях и ведения ближнего маневренного боя. Продолжительность полета без дозаправки более 5 часов.

F-15E отличается перепроектированной системой управления, новыми многоцелевыми электронно-лучевыми индикаторами пилотажно-навигационной системы, усовершенствованной системой управления вооружением, наличием широкоугольного индикатора данных на лобовом стекле, РЛС AN/APG-70 с синтезированным раскрывом, а также возможностью нести ИК-систему LANTIRN для ночного прицеливания и навигации на малой высоте. В гондолах под фюзеляжем F-15E размещена ИК-система FLIR для обзора передней полусферы и РЛС для обеспечения полета в режиме огибания рельефа местности.

Максимальный вес вооружения F-15E составляет 11100 кг, боевой радиус – 1270 км, максимальная скорость – более 2 М Серийное производство в настоящее время продолжается, и ВВС США планируют довести их количество примерно до 1500 самолетов

Самолеты F-15 состоят на вооружении ВВС США, Израиля (F-15A,B), Саудовской Аравии (F-15C,D) и Японии.

Первое боевое столкновение с участием F-15 произошло 27 июня 1979 г над Южным Ливаном, когда 6 израильских самолетов F-15A и 2 истребителя «Кфир» вступили в воздушный бой с 8 сирийскими истребителями МиГ-21. По израильским данным, в бою было уничтожено 6 сирийских истребителей. Первый самолет F-15A потерян в боевых условиях на юге Ливана в апреле 1981 г.

F-15C был одной из «звезд» войны в Персидском заливе (1991 г.). 120 самолетов этого типа совершили более 5900 вылетов при среднем коэффициенте боеготовности 94%. Истребители F-15С сбили 37 из 39 самолетов, потерянных Ираком в воздушных боях.

Экипаж, чел. 1

Скорость, км/ч:

максимальная на высоте около 10 км 2650

максимальная на высоте до 3 км 1480

крейсерская 917

Практический потолок, м 18300

Дальность, км:

перегоночная 5750

действия 1970 Масса, кг:

максимальная взлетная 30845

нормальная взлетная 20244

пустого самолета 12973

Максимальная боевая нагрузка, кг 10705

Габариты самолета, м:

размах крыла 13,05

длина 19,43

высота 5,63

Двигатель:

ТРДФ Pratt amp; Whitney F-100-PW-100, кгс 2 по 10820

Предназначен для нанесения ударов по наземным целям, непосредственной авиационной поддержки сухопутных войск и решения задач завоевания превосходства в воздухе.

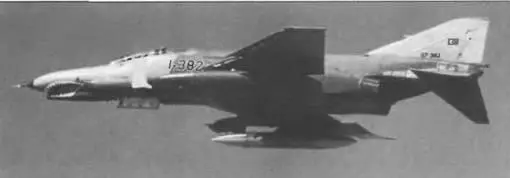

В сентябре 1953 г. компания «Макдоннелл-Дуглас» приступила к созданию всепогодного двухдвигательного истребителя, и в июле 1955 г был заключен контракт на постройку двух опытных XF4H-1 и пяти предсерийных самолетов, которые получили название «Фантом» 2 (ранее уже был самолет под названием «Фантом»). Техническое проектирование истребителя завершилось в августе 1956 г. Свой первый полет «Фантом» 2 совершил 27 мая 1958 г. 23 самолета опытной серии в дальнейшем получили обозначение F-4A и использовались только для проведения летных испытаний, в ходе которых были получены более высокие летно-технические характеристики, чем предполагалось. В декабре 1960 г. для ВМС США начались поставки серийного варианта, который в сентябре 1962 г. получил обозначение F-4A.

Когда в октябре 1979 г. производство «Фантом» 2 прекратилось, было уже выпущено 5057 машин, из них 1196 для зарубежных потребителей. Кроме того, компания «Мицубиси» по лицензии построила 127 самолетов F-4. Общее число произведенных самолетов, таким образом, достигло 5195 машин (с чем могут конкурировать только истребители МиГ-21).

Самолеты «Фантом» 2 в свое время установили абсолютные мировые рекорды высоты полета (30040 м) 6 декабря 1959 г и скорости (2585,43 км/ч) 22 ноября 1961 г Мировой рекорд скорости на малой высоте (1452 км/ч) продержался 16 лет. Учитывая огромную роль, которую сыграли самолеты F-4 в боевых действиях во Вьетнаме, можно сказать, что «Фантом» 2 был одним из лучших в мире военных самолетов своего времени.

В процессе модернизации созданы следующие модификации «Фантом» 2.

F-4B (F4H-1) – вариант с двигателями J79-GE- 2/-2А тягой по 7326 кг Ударный вариант F-4B оснащался РЛС управления огнем APQ-72 и мог нести до 7257 кг различного ударного вооружения.

QF-4B – обозначение самолетов F-4B, переоборудованных в беспилотные мишени.

RF-4B (F4H-1P) – невооруженный фоторазведчик на основе F-4B с удлиненной носовой частью для ВМС США (первый полет 12 марта 1965 г).

F-4C – вариант истребителя-штурмовика, аналогичный F-4B, но с двойным управлением и двигателями J79-GE-15 тягой по 7711 кг и другими изменениями в системах самолета (первый полет 27 мая 1963 г).

EF-4C – обозначение самолетов F-4C, переоборудованных в конфигурацию «УайлдУизел» для ведения РЭБ.

RF-4C – самолет тактической разведки на базе F-4C, но оборудованный как RF-4B (первый полет 18 мая 1964 г.).

F-4D – серийный вариант для ВВС США, аналогичный F-4C, но оснащенный оборудованием для решения задач ВВС (первый полет 8 декабря 1965 г.).

EF-4D – обозначение самолетов F-4D, переоборудованных в конфигурацию «Уаилд Уизел» (радиоэлектронная разведка и огневое подавление РЛС ПВО),

F-4E – основной серийный вариант с более мощными двигателями J79-GE-17, увеличенным запасом топлива, новой РЛС APQ-120 с меньшими габаритами за счет перехода на микроэлектронные схемы, с предкрылками для улучшения маневренности и встроенной 20-мм шестиствольной пушкой с боекомплектом 639 снарядов (первый полет 30 июня 1967 г ) На ряде истребителей F-4E в носке правой консоли крыла была установлена телевизионная система слежения за воздушными целями «Тисео», позволяющая опознавать самолеты противника на большом удалении
