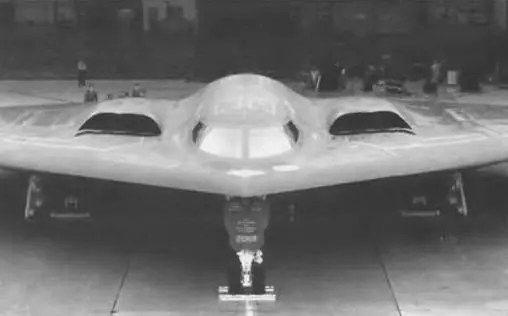

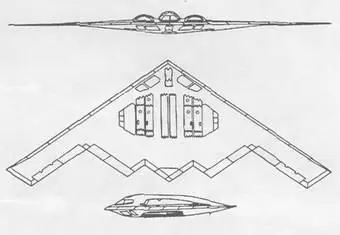

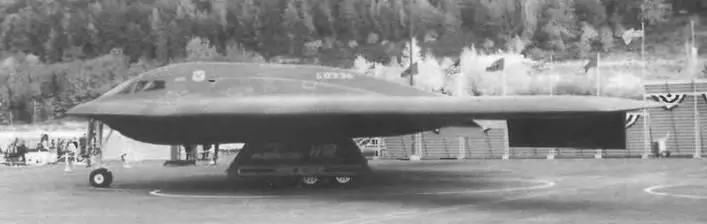

Шасси трехопорное. Основные стойки с четырехколесными тележками установлены с внешней стороны отсеков двигателей и убираются вперед. Передняя стоика со спаренным колесом убирается назад. Створки всех стоек имеют зигзагообразные кромки.

Экипаж состоит из двух человек – летчика и офицера управления. Катапультируемые кресла располагаются рядом друг с другом. Предусмотрена также возможность размещения при необходимости третьего члена экипажа Отсек для экипажа и полезной нагрузки начинается сразу позади вершины крыла, а заканчивается в месте, где фюзеляж плавно переходит в верхние поверхности крыла.

Силовая установка состоит из четырех нефорсированных ТРД Два воздухозаборника (по одному на пару двигателей) с пилообразной передней кромкой и S-образно изогнутым вниз каналом для исключения радиолокационного облучения компрессоров двигателей расположены сверху крыла. Для снижения радиолокационной заметности сопла двигателей выполнены плоскими. Уменьшение уровня ИК-излучения обеспечивается снижением температуры выхлопных газов на выходе из сопел двигателей путем смешивания с охлаждающим воздухом, отводимым через щель сдува пограничного слоя перед воздухозаборниками. Топливные баки размещены в консолях крыла и хвостовых частях промежуточных секций корпуса. Для увеличения дальности полета В-2 оборудован системой дозаправки топливом в воздухе (топливоприемник размещен за кабиной экипажа).

Система управления самолетом электродистанционная, с четырехкратным резервированием. В состав бортового оборудования входит навигационная подсистема, включающая инерциальный блок, связанный с астроинерциапьным блоком, две многофункциональные РЛС AN/APQ-118с синтезированной апертурой, что обеспечивает высокую разрешающую способность и позволяет обнаруживать с большой точностью неподвижные и мобильные комплексы МБР. Бортовые РЛС дают возможность осуществлять картографирование местности, коррекцию навигационной системы и обеспечивают полет в режиме огибания рельефа местности.

Вооружение размещается в двух внутренних отсеках вооружения, расположенных рядом в центральной части корпуса, на новых вращающихся пусковых установках AARL. На каждой из них можно подвешивать 8 ядерных УР СРЭМ. СРЭМ-2 или КР AGM-129A (АСМ). Могут также использоваться ядерные бомбы В-61 или В-83 либо до 70 фугасных бомб общей массой 17420 кг.

Экипаж, чел. 2-3 Скорость, км/ч:

максимальная на высоте около 10 км 1010

максимальная на высоте до 3 км 917

Практический потолок, м 16760

Дальность, км:

перегоночная 11565

действия 9815 Масса, кг:

максимальная взлетная 181440

нормальная взлетная 168420

пустого самолета 56700

Максимальная боевая нагрузка, кг 22700

Габариты самолета, м:

размах крыла 52,43

длина 21,03

высота 5,18

Двигатель-

ТРДД General Electric F118-GE-110, кгс 4 по 8620

Предназначен для ведения воздушного боя, нанесения ударов по наземным целям и разведки.

В середине 1950-х гг. компания «Нортроп» по своей инициативе приступила к проектированию легкого истребителя. В результате появился тренировочный самолет Т-38 «Талон» для ВВС США, а затем вариант опытного одноместного истребителя N-156F, первый полет которого состоялся 30 июля 1959 г. Самолет имел легкий планер, современные аэродинамические формы, оснащался двумя небольшими ТРД. В производство самолет пошел под обозначением F-5A «Фридом Файтер», но первым начал эксплуатироваться двухместный учебно-тренировочный вариант F-5B.

Модернизированный вариант оснащался двумя ТРД Дженерал Электрик J85-GE-21, мощность которых была на 23% больше, чем у варианта F-5A. Разведывательный вариант RF-5A был получен путем установки в носовой части фюзеляжа четырех фотокамер. Самолеты F-5A и RF-5A широко применялись в ходе войны во Вьетнаме.

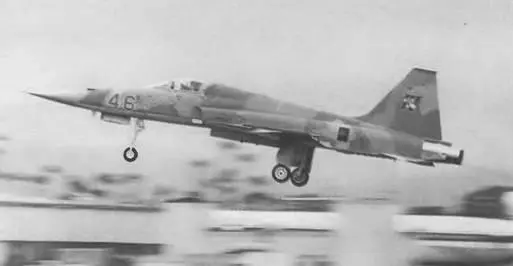

В ноябре 1970 г. было принято решение о начале производства нового варианта под обозначением F-5E «Тайгер» II. Первый серийный F-5E поднялся в воздух 11 августа 1972 г. От предшествующего варианта F-5E отличался улучшенной маневренностью и более высокими взлетно-посадочными характеристиками (что позволяло использовать самолет с коротких ВПП), увеличенным запасом топлива и объединенной системой управления огнем.

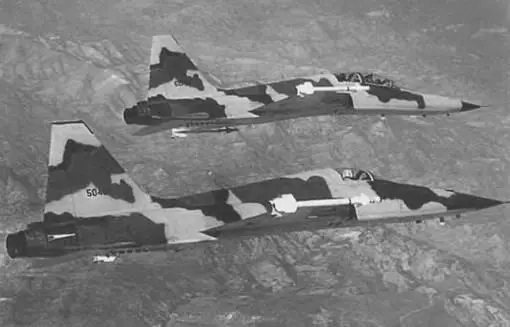

Двухместный тренировочный вариант F-5F на базе F-5E имел удлиненный фюзеляж, но сохранил объединенную систему управления огнем, поэтому мог использоваться как боевой.

«Тайгер» II оборудован системой обнаружения целей с РЛС AN/APQ-159, радионавигационной системой TACAN, гироскопическим прицелом с вычислителем упреждения, ИНС Литтон LN-33 (по желанию заказчика), системой инструментальной посадки AN/APX-101, УКВ-радиоприемниками, центральной ЭВМ, системой предупреждения о радиолокационном облучении «Итек» AN/ALR-46. Выпускался серийно в 1973- 1987 гг. Построено около . 1160 самолетов F-5E и 237 самолетов RF-5E и F-5F.

Самолет вооружен двумя пушки М-39-А2 (калибр 20 мм, боезапас 280 снарядов) и на 7 узлах подвески может нести две УР «Сайдуиндер» или семьдесят шесть НУР (калибр 70 мм), или бомбы массой до 454 кг; УР «Дюрандаль». Возможно использование УР «Мейверик».

Разведывательный вариант F-5E под обозначением RF-5E начал разрабатываться в середине 1970-х гг. В январе 1979 г. состоялся первый полет опытного образца, а первый серийный самолет (один из двух, заказанных ВВС Малайзии) поднялся в воздух в декабре 1982 г.

По конструкции самолет RF-5E в основном идентичен одноместному истребителю F-5E, но имеет на 0,2 м удлиненную переднюю часть фюзеляжа с отсеком объемом 0,74 м 3 для размещения разведывательного оборудования. В носовой части самолета расположена передняя фотокамера для перспективной съемки, за которой находится основной отсек длиной 1,5 м с разведывательным оборудованием, имеющий V-образные (в поперечном сечении самолета) окна и убирающуюся крышку, закрывающую ИК-устройство обзора с линейной разверткой. В основном отсеке размещаются до трех разведывательных датчиков. Для выполнения различных задач возможна быстрая замена электронного оборудования. Разные варианты оборудования располагаются на платформах, которые могут быть сняты через люк в нижней части фюзеляжа. Использование V-образных окон позволяет увеличить угол обзора до 190° при помощи основных датчиков, без применения дополнительного оборудования для перспективной съемки и без установки соответствующих окон слева и справа.
