В отличие от предсерийного образца, «Лансер» имеет усиленную конструкцию планера и шасси, что позволяет осуществлять взлет-посадку с большим максимальным весом. Этот вариант сохранил крыло изменяемой геометрии, однако регулируемые воздухозаборники были замены на нерегулируемые и изменена конструкция гондол двигателей. Переконструированный отсек вооружения позволил размещать разнообразное вооружение или дополнительные топливные баки.

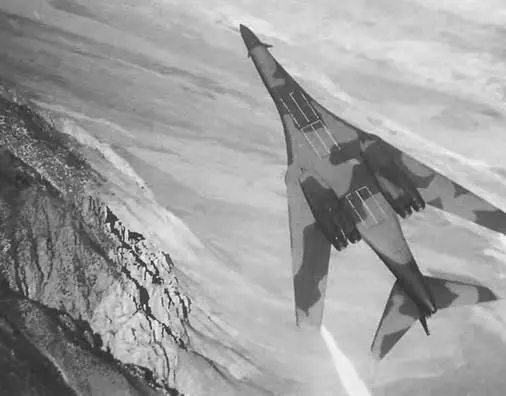

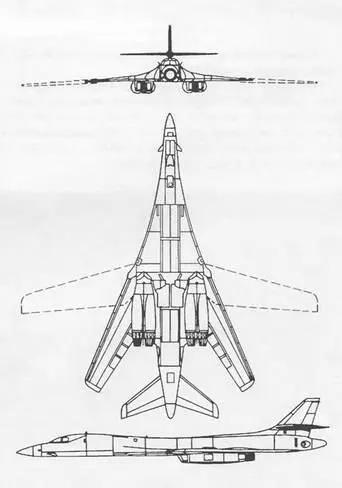

Самолет В-1 В имеет интегральную аэродинамическую схему, низкорасположенное крыло, высокорасположенное горизонтальное оперение и 4 двигателя, крепящиеся попарно под неподвижной частью крыла. В конструкции в основном применяются алюминиевые сплавы, титан и композиционные материалы. Установлено кессонное крыло двухлонжеронной конструкции.

Фюзеляж типа полумонокок, состоит из пяти основных секций. Конструкция безопасно повреждаемая, отличается большой плотностью размещения шпангоутов и лонжеронов. Наружная обшивка фюзеляжа и внутренние элементы конструкции выполнены в основном из алюминиевых сплавов.

Основные стойки шасси имеют по четыре колеса и убираются в фюзеляж, носовая стойка с двумя колесами – вперед. Автоматическая система управления полетом необратимая, бустерная, с четырехкратным резервированием, с гидравлическими приводами и системой повышения устойчивости и управляемости.

Самолет В-1 В оснащен четырьмя двигателями F101-GE-102 со статической максимальной тягой по 13950 кгс.

Экипаж самолета В-1 В состоит из четырех человек: двух летчиков и двух операторов бортовых систем. Для каждого члена экипажа устанавливается катапультное сиденье. Вход в кабину через откидывающуюся вниз дверь за передней стойкой шасси со встроенным трапом. Самолет имеет два очевидных преимущества перед В-52 – кухню и туалет.

Система радиоэлектронного оборудования выполняет функции обороны и наступления, что позволяет прорывать систему ПВО на малой высоте с высокой дозвуковой скоростью и наносить удар по объектам.

Основными компонентами комплекса наступательного оборудования самолета В-1 В являются: многофункциональная РЛС АРЦ-164; ИНС SKN-2440; доплеровский измеритель скорости AN/APN-218; блоки управления электронным оборудованием фирмы IBM; модифицированная астроинерциальная навигационная система высокой точности NAS-26; аппаратура отображения данных наступательной системы; электронные блоки отображения данных на ЭЛТ; блок передачи данных для сбора и хранения данных о боевой задаче и полетных данных.

Основу комплекса оборонительного оборудования составляет система AN/ALQ-161, обеспечивающая автоматическое обнаружение, опознавание и противодействие РЛС ПВО противника.

Бомбардировщик В-1 В оснащен ИК-ловушками типа MJU-23/B для защиты самолета от УР класса «воздух-воздух» и зенитных ракет с ИК-системами наведения. Ловушки отстреливаются вверх от самолета, поскольку считается, что при прорыве системы ПВО бомбардировщик будет совершать полет на малых высотах, и в этом случае отстрел ловушек вниз неэффективен.

Основным оружием В-1 В являются восемь УР AGM-86B ALCM или до двадцати четырех УР AGM- 69А, AGM-131A СРЭМ-2 класса «воздух-земля», двенадцать ядерных бомб В-28, В-43 или двадцать четыре В-61, В-83, размещаемых в трех бомбоотсеках по восемь единиц на роторных пусковых установках. Типовым вариантом считается подвеска 16 единиц оружия (в двух передних бомбоотсеках).

По ряду характеристик В-1 В уступает российскому аналогу Ту-160 – это максимальная грузоподъемность, дальность полета, максимальная скорость, но пилотажные качества этих машин примерно одинаковы.

За время эксплуатации в результате катастроф из- за поломки двигателя было потеряно несколько самолетов. Из-за технических проблем, связанных с неподготовленностью самолетов для применения неядерного оружия, В-1 В не принимали участия в конфликте в Персидском заливе 1991 г., но в декабре 1998 г. в операции «Лис пустыни» против Ирака 6 стратегических бомбардировщиков «Лансер» были использованы для нанесения ударов с больших высот обычными бомбами. Аналогичным образом В-1 В были применены в операции «Решительная сила» для нанесения ударов по территории Югославии в марте 1999 г

Тем не менее это первый бомбардировщик ВВС США с низким уровнем демаскирующих признаков, что в четыре раза снижает размер отметки на экране РЛС по сравнению с В-52. Поскольку бомбардировщики В-2 оказались слишком дорогими и их число относительно невысоко, то В-1 В является основным пилотируемым средством ядерного устрашения в арсенале США

Экипаж, чел. 4

Скорость, км/ч:

максимальная на высоте около 10 км 1330

максимальная на высоте до 3 км 1160

прорыва ПВО на высоте 60 м 966

Практический потолок, м 15240

Дальность перегоночная, км 12000

Масса, кг:

максимальная взлетная 216370

пустого самолета 87090

Габариты самолета, м-

размах крыла 41,67/23,84

длина 44,81

высота 10,62

Двигатель:

ТРДДФ General Electric F101-GE-102, кгс 4 по 13960

Предназначен для поддержки сухопутных войск, а также ведения ночной разведки.

В начале 1960-х гг компания «Норт Америкен» (NA) разработала проект легковооруженного разведывательного самолета под обозначением NA-300. Контракт на постройку семи опытных образцов YOV-10А компания подписала в 1964 г., а первый из них поднялся в воздух 16 июля 1965 г.

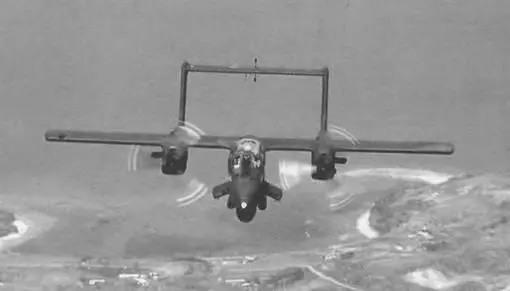

Опытные самолеты имели балочную схему, в которой хвостовые балки являлись продолжением мотогондол с высокорасположенным хвостовым оперением (стабилизатор соединяет вершины килей). На высокорасположенном крыле установлены два ТВД Гарретт T76-G-6/8 мощностью по 600 л.с. Двухместная кабина с большой площадью остекления дает экипажу отличный обзор. Основные стойки трехопорного шасси убираются в гондолы двигателей.

На серийном варианте OV-10А «Бронко» для Морского корпуса армии США установлены более мощные двигатели T76-G-10/12 и увеличен размах крыла на 3,05 м (первый полет 6 августа 1967 г) Аналогичный вариант поступил на вооружение ВВС США 15 самолетов были оснащены специальным оборудованием для обнаружения и освещения целей ночью Самолет выпускался серийно в 1967-1969 гг
