Первый полет опытного самолета состоялся 27 февраля 1965 г. Первый серийный самолет был выпущен на Ташкентском авиазаводе в 1966 г. Начало поступления в строевые части военной транспортной авиации СССР – 1967 г.

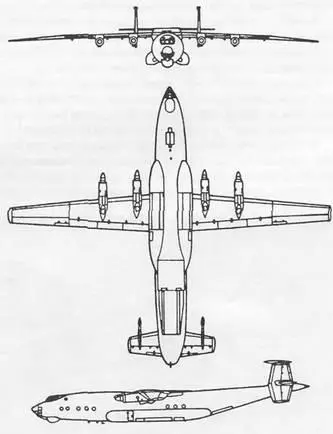

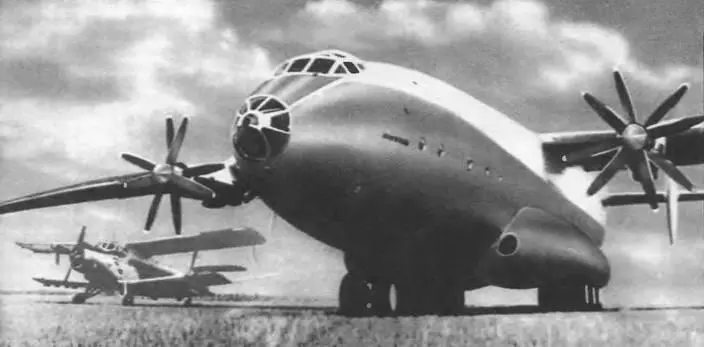

Ан-22 представляет собой широкофюзеляжный цельнометаллический свободнонесущий моноплан с верхним расположением крыла, оборудованного двух- щелевыми закрылками большого размаха. Особенностями конструкции являются двухкилевое разнесенное вертикальное оперение, которое крепится к горизонтальному оперению примерно посередине своего размаха, так что рули направления состоят из двух половинок, расположенных выше и ниже стабилизатора, и соосные винты с коэффициентом полезного действия, превышающим 90%.

На Ан-22 установлены 4 турбовинтовых двигателя НК-12МА общей мощностью 15000 л.с. с усовершенствованными для увеличения тяги редукторами и винтами диаметром 6,2 м.

Самолет имеет многостоечное 12-колесное шасси повышенной проходимости, обеспечивающее посадку даже в случае разрушения отдельных амортизаторов стоек или пневматиков, а также невыпуска до двух стоек. Основные опоры шасси включают по 3 самостоятельные стойки с рычажной подвеской колес диаметром 1,72 м. Через систему управления шасси можно изменять давление в пневматиках на земле и в воздухе, что позволяет эксплуатировать самолет с грунтовых и заснеженных аэродромов первого класса.

Пилотажно-навигационное оборудование включает РЛС «Купол-22», прицельно-навигационный пилотажный комплекс, автоматический радиокомпас, радиовысотомер, УКВ-ра- диокомпас, оптическии пеленгатор.

Радиосвязь обеспечивается КВ- и УКВ- и ДMB радиостанциями, самолетным переговорным устройством аварийной радиостанцией.

Фюзеляж имеет скошенную вверх хвостовую часть с большим грузовым люком размером 4,4x16 м для прямой загрузки транспорта и подъемник шасси, которое может быть выпущено в точке, соседней с шарнирами погрузочно-разгрузочного устройства для того чтобы обеспечивать устойчивость во время проведения подобной операции. Ан-22 оснащен наклонной трап-рампой, устанавливаемой на различных уровнях (от земли до погрузочной эстакады или кузова грузового автомобиля) и четырьмя тельферами грузоподъемностью по 2,5 т, что обеспечивает независимость от наличия аэродромных погрузочных средств.

В герметичной пассажирской кабине размещаются 29 пассажиров. Самолет может перевозить в гермокабине длиной 32,7 м до 85-100% номенклатуры вооружения и военной техники штатных подразделений различных видов вооруженных сил, а также десантировать парашютным способом (методом срыва) технику и вооружение массой до 22 т. Одно из достоинств самолета – его высокая экономичность: по этому показателю он уступает только Ан-124, но значительно превосходит Ил-76 и Ан-12. По транспортным возможностям Ан-22 превосходит Ил-76М в 1,4 раза. В грузовой кабине можно разместить 151 десантника или 292 солдат, или 202 раненых, до четырех БМД или БМП, практически все типы самолетов и вертолетов фронтовой авиации. С появлением Ан-22 была решена проблема дальней и быстрой транспортировки вооружения и военной техники всех видов Вооруженных Сил СССР. Предусмотрена возможность перевозки крупногабаритных грузов на внешней подвеске: под крылом и над фюзеляжем.

Десантно-транспортное оборудование предназначено для загрузки, выгрузки и десантирования людей, техники и грузов, размещения и швартовки их при перевозке и включает: лебедку грузовую, электротельфер, рольганговое оборудование, швартовочные цепи, тросы, такелажное и вспомогательное оборудование, сиденья бортовые съемные и несъемные, санитарные ленты, стойки и медицинское оборудование для обслуживания раненых.

Самолет находится на вооружении ВВС России, а также используется в «Аэрофлоте»; болгарской гражданской авиакомпанией в 1992 г. закуплен один самолет. Ан-22 использовался для военных перевозок в ходе боевых действий в Афганистане Широко применялся для транспортировки тяжелых и крупногабаритных грузов в разных регионах земного шара. В ходе эксплуатации потеряно 5 самолетов.

На самолете установлен 41 мировой рекорд, в том числе по грузоподъемности (100 4 т, 1967 г ) и дальности полета с грузом 50 т (5000 км, 1975 г.)

Экипаж, чел. 5-6

Скорость, км/ч:

максимальная 600

крейсерская 580

Практический потолок, м 8000

Дальность, км:

перегоночная 11000

действия 5000 Масса, кг:

максимальная взлетная 225000

нормальная взлетная 205000

пустого самолета 118727

Максимальная полезная нагрузка, кг 60000

Длина разбега (при нормальной взлетной массе), м 1460

Длина пробега (при нормальной посадочной массе), м 1040

Габариты самолета, м:

размах крыла 64,4

длина 57,3

высота 13,53

Двигатель: ТВД НК-12МА, л.с. 4 по 3750

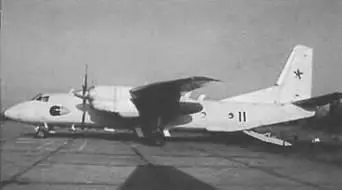

Ан-26 (код НАТО – «Curl») предназначен для перевозки и десантирования войск, грузов и малогабаритной техники на дальностях до 2000 км.

Создан на базе пассажирского самолета Ан-24; серийная машина совершила первый полет в 1970 г. Строился в различных модификациях.

Ан-26РТ – и сходный вариант военно-транспортного самолета.

Ан-26Б – усовершенствованная модификация самолета Ан-26

Ан-26П – лесопожарный вариант.

Ан-30 – самолет для проведения аэрофотосъемки. Модификация Ан-26 Описание приведено отдельно.

Ан-32 – вариант самолета с двигателями увеличенной мощности, предназначенный для эксплуатации в условиях высокогорья. Модификация Ан-26. Описание приведено отдельно.

Ряд самолетов Ан-26 переоборудованы в летающие командные пункты, самолеты радиоэлектронной разведки, а также летающие лаборатории различного назначения. Всего построено более 1000 самолетов.

Ан-26 отличается высокой устойчивостью, легкостью управления, простотой техники пилотирования и хорошим обзором из кабины экипажа, что делает его доступным для летчиков средней квалификации. Вы сокие взлетно-посадочные качества и проходимость шасси делают самолет непритязательным к взлетно- посадочным площадкам и позволяют круглый год эксплуатировать его на грунтовых, травяных, галечных, песчаных, заснеженных и размокших аэродромах относительно малых размеров.

Самолет представляет собой цельнометаллический, свободнонесущий моноплан с высокорасположенным крылом, однокилевым оперением с форкилем и двумя подфюзеляжными гребнями.
