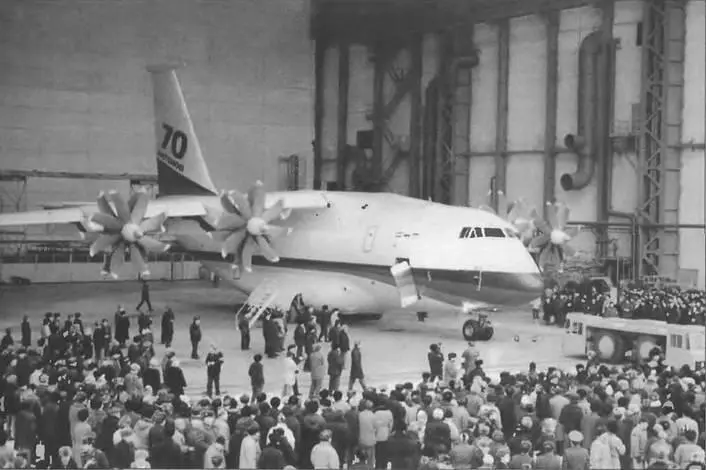

Ан-70Т выполнен по схеме цельнометаллического свободнонесущего моноплана с высокорасположенным стреловидным крылом, классическим хвостовым оперением и убирающимся трехолорным шасси. В конструкции планера широко применены композиционные материалы (25% от общего объема материалов). Из них изготовлены предкрылки, закрылки, элероны, интерцепторы, киль и стабилизатор. Крыло большого удлинения, набранное из утолщенных сверхкритических профилей, имеет мощную механизацию На режимах короткого взлета и посадки, обдуваемое высокоэнергетическими струями винтовентиляторов, оно обладает сверхвысокой несущей способностью

Силовая установка состоит из четырех винтовентиляторных двигателеи Д-27 мощностью по 13880 лее соосными винтами противоположного вращения (с восемью и шестью лопастями). Это первый тяжелый самолет с винтовентиляторными двигателями На крейсерском режиме полета силовая установка потребляет на 30% меньше топлива, чем современные ТРД.

Ан-70Т оснащен метеорадиолокатором, цифровой электрогидродистанционной системой штурвального управления и кабинным оборудованием с цветными экранами на ЭЛТ.

Комплекс пилотажного и навигационного оборудования обеспечивает полеты в сложных метеоусловиях и соответствует требованиям ИКАО Бортовая система контроля позволяет в процессе эксплуатации быстро выявлять отказы в системах и сокращать время технического обслуживания

Нагрузка максимальной массой до 30000 кг может размещаться в фюзеляже (длина с рампой – 22,4 м, ширина пола – 4,0 м, высота – 4,1 м), снабженном кормовой рампой (на рампе может перевозиться до 5000 кг груза). Грузовая кабина герметизирована, с регулированием температуры воздуха. В носовом отсеке оборудованы 2 места для сопровождающих грузы. Все погрузочно-раз- грузочные операции максимально механизированы.

Шасси и мощная механизация крыла обеспечивают эксплуатацию самолета как с бетонных, так и с грунтовых коротких ВПП. При неполной заправке топливных баков и при максимальной коммерческой нагрузке Ан-70 способен взлетать с ВВП длиной 600 м. Типовую транспортную задачу (доставка 20 т груза на расстояние 3000 км) самолет может решать с 80% ВПП стран СНГ. Клиренс шасси регулируется, что позволяет приводить в соответствие высоту кузова автомобиля и высоту пола грузового люка при проведении погрузочно-разгрузочных операций.

Ресурс самолета рассчитан на 20000 вылетов (45000 ч налета, 25 лет эксплуатации).

Серийный выпуск самолета планируется на Самарском авиазаводе, а также на Украине. Опытный самолет Ан-70 потерпел катастрофу 11 февраля 1995 г.

Экипаж, чел. 3-5

Скорость максимальная крейсерская, км/ч 770

Практический потолок, м 12000

Дальность практическая, км 5530-7250 Масса, кг

максимальная взлетная 130000

нормальная взлетная 112000

Максимальная полезная нагрузка, кг 35000

Длина ВПП при взлете

(при нормальной взлетной массе), м 1500

Длина ВПП при посадке

(при нормальной посадочной массе), м 1900

Габариты самолета, м

размах крыла 44,06

длина 40,73

высота 16 38

Двигатель: ВВД Д-27, л.с. 4 по 13880

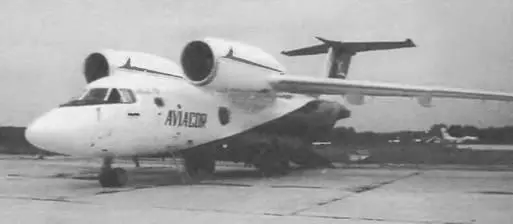

Ан-72 (код НАТО – «Coaler-А») предназначен для десантирования воздушных десантов, перевозки войск, вооружения, боеприпасов и материальных средств, эвакуации раненых и больных.

Ан-72 разработан в ОКБ им. O.K. Антонова для замены самолета Ан-26. Первый полет опытного самолета состоялся 22 декабря 1977 г.

На базе самолета создано несколько модификаций.

АН -72А, AH-72AT – транспортные самолеты (код НАТО – «Coaler-C»).

АН-72П – патрульный самолет.

Ан-74 – транспортный самолет (код НАТО – «Coaler-В») для эксплуатации в условиях Арктики.

Ан-74А – вариант самолета Ан-72А с новым БРЭО и более мощной бортовой РЛС.

АИ-74ТК, Ан-74ТК-100 – грузопассажирские самолеты.

АН-74П-100 – самолет-салон, предназначенный также для грузовых перевозок.

Ан-71 – самолет ДРЛО (код НАТО – «Madcap»), опытный, программа прекращена.

Самолет выполнен по схеме «высокоплан». Свойства Ан-72 как СКВП, обусловлены мощной механизацией крыла и повышенной тяговооруженностью. Особенность схемы самолета – расположение двигателей над поверхностью крыла, что практически исключает попадание в них посторонних предметов с земли, обеспечивает увеличение подъемной силы на взлете и посадке, благодаря обдуву верхней поверхности крыла и закрылков газовыми струями двигателей, приводит к снижению шума на местности и в кабине за счет экранирования крылом струй ТРДД. Широкое применение в конструкции планера самолета композиционных материалов позволило снизить его вес.

Силовая установка состоит из двух двухконтурных турбореактивных двигателей Д-36 с тягой по 63,74 кН/6500 кгс каждый или Д-436 (73,5 кН/7500 кгс) с системой реверса тяги

Грузовой люк в хвостовой части фюзеляжа, опускающаяся на землю или убирающаяся под фюзеляж рампа и низкое расположение пола обеспечивают удобные условия для десантирования людей, техники и грузов а также для их загрузки и выгрузки Герметичный грузовой отсек способен вмещать 68 пассажиров, 57 парашютистов или 24 раненых на носилках. По своим транспортным возможностям Ан-72 превосходит свой зарубежный аналог G 222 на 40%, а самолет Ан-26 – в 5 раз.

Бортовое оборудование обеспечивает транспортировку и десантирование людей и грузов днем и ночью, в простых и сложных метеоусловиях и включает пило- тажно-навигационное, радиосвязное и десантно- транспортное оборудование, электрооборудование, систему автоматического регулирования давления в кабине и противообледени- тельную систему.

Пилотажно-навигаци- онное оборудование состоит из навигационно-метеорологической РЛС, системы автоматического управления, автомата углов атаки и перегрузки, радиовысотомера, резервного авиагоризонта, указателя скорости и числа М, высотомера, указателя поворота и вертикальной скорости, навигационной вычислительной системы, картографического планшета, системы воздушных сигналов, самолетного ответчика, автоматического радиокомпаса. Радиосвязь обеспечивается КВ-радиостанцией и двумя комплектами MB- и ДМВ-радиостанций, самолетным переговорным устройством.
