В состав типового комплекса связи входят: радиостанция авиационно-космической связи, КВ-радио- станция, MB- и ДМВ-радиостанции, аппаратура внутренней связи, речевого оповещения и документирования.

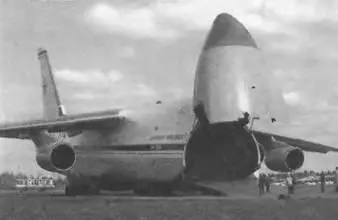

Десантно-транспортное оборудование состоит из двух мостовых кранов (тельферы) грузоподъемностью по 20000 кг, двух погрузочных лебедок, рольгангового и швартовочного оборудования. Ан-124 не имеет вооружения.

По транспортным возможностям самолет превосходит свой зарубежный аналог С-5А на 25%, а его модификацию С-5В – на 10%.

«Аэрофлот» начал эксплуатацию самолета в начале 1986 г В основном Ан-124 работал на авиалиниях в Сибири, перевозя крупногабаритные грузы для промышленных разработок газа и нефти В 1987 г. он начал применяться в ВВС СССР. Ан-124 состоит на вооружении ВВС России, эксплуатируется «Аэрофлотом», а также авиакомпанией «Волга-Днепр». Строится серийно (к началу 1993 г выпущен 31 самолет)

Для военных перевозок самолет применялся во время боевых действий в Афганистане В период войны в районе Персидского залива использовался для перевозки ЗРК «Пэтриот» в интересах Многонациональных сил Самолет выполнил рейс по доставке беженцев из Аммана в Дакку. С этой целью Ан-124 был дооборудован туалетными блоками с химической регенерацией, баком на 570 л питьевои воды, а также покрытием кабины губчатой резиной, позволяющим размещать поссажиров в лежачем положении. На самолете установлен ряд мировых рекордов по грузоподъемности и дальности полета по замкнутому маршруту.

Экипаж, чел. 6

Скорость, км/ч:

максимальная крейсерская 865

нормальная крейсерская 800

захода на посадку 230-260

Практический потолок, м 12000

Дальность, км:

перегоночная 16500

с максимальной полезной нагрузкой 4500

Масса, кг:

максимальная взлетная 405000

максимальная снаряженного самолета 325000

нормальная взлетная 205000

пустого самолета 180000

Максимальная полезная нагрузка, кг 150000

Длина разбега (при нормальной взлетной массе), м 2520

Длина пробега (при максимальной посадочной массе), м 900

Габариты самолета, м:

размах крыла 73,3

длина 69,1

высота 20,8

площадь крыла, м 2 628,5

Двигатель ТРДД Д~18Т, кгс 4 по 23400

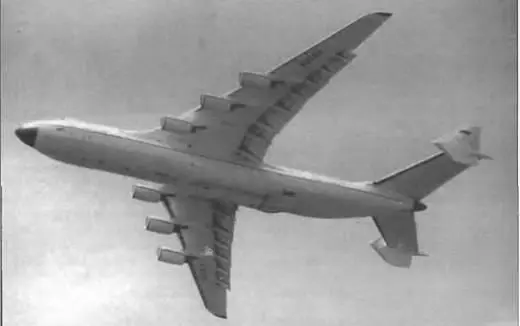

Ан-225 (код НАТО – «Cossack») – крупнейший в мире транспортный самолет, летающий пусковой комплекс для военно-космических сил или ракет-носителей нового поколения. Предназначен для перевозки в любую точку земного шара крупногабаритных грузов общей массой 250 т внутри фюзеляжа и на внешней подвеске. Предусмотрена возможность применения самолета как летающего стартового ракетного комплекса. Может использоваться в качестве составляющей морского поисково-спасательного комплекса, в состав которого входит также экраноплан типа «Орленок» (размещается на фюзеляже самолета Ан-225 и сбрасывается в воздухе по прибытии в район бедствия).

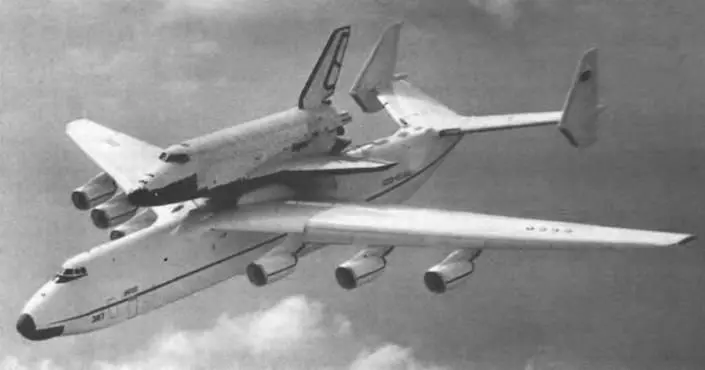

Первый полет состоялся 21 декабря 1988 г. 13 мая 1989 г. Ан-225 перевез космический корабль многоразового использования «Буран» из г. Жуковский на космодром Байконур.

Ан-225 конструктивно близок самолету Ан-124 «Руслан». Сохранились размеры поперечного сечения (мидель), увеличена длина фюзеляжа, в конструкции крыла была изменена центральная секция и увеличен размах. Для уменьшения веса убран задний грузовой люк Основные опоры шасси состоят из семи независимых стоек, каждая с парными колесами.

На самолете установлены 6 турбореактивных двигателей Д-18Т с тягой 229,5 кН/23400 кгс каждый.

Ан-225 оснащен навигационной радиолокационной станцией, аналоговой четырехканальной электродистанционной системой управления, счетверенной инер- циальной навигационной системой, блоками радионавигационных систем «Лоран» и «Омега».

Грузовой отсек герметизирован и имеет следующие размеры: длина – 43 м, ширина – 6,64 м, высота – 4,4 м. Над ним расположен пассажирский салон, вмещающий 60-70 человек. Имеется носовая грузовая рампа (продолжительность открывания 7 мин), средства механизации погрузочно-разгрузочных операций. Над фюзеляжем оборудованы узлы крепления крупногабаритных грузов, в том числе космического корабля «Буран» и элементов ракеты-носителя «Энергия». Самолет имеет двухкилевое вертикальное оперение – это позволяет предотвратить возможное появление «бафтинга».

Ан-225 установил множество мировых рекордов для самолетов своего класса. Построено 2 самолета.

Экипаж, чел. 6

Скорость, км/ч:

максимальная крейсерская 850

нормальная крейсерская 750

Дальность, км:

перегоночная 15400 действия (в зависимости от веса

перевозимого груза) 4500-9600

Масса максимальная взлетная, кг 600000

Максимальная полезная нагрузка, кг 250000

Длина ВПП, м 3500

Габариты самолета, м:

размах крыла 88,4

длина 84,0

высота 18,1

Двигатель: ТРДД Д-18Т, кгс 6 по 23400

Предназначен для начальной летной подготовки, отработки полетов ночью и по приборам, разведки и связи. Кроме того, он может использоваться для поисково-спасательных операций, доставки грузов, испытания вооружения, буксировки мишеней, а также в гражданских целях как легкий универсальный самолет.

В 1973 г. компания «Валмет» сконструировала самолет L-70 «Милтренер», которому в ВВС Финляндии присвоено обозначение «Винка». Инструктор и обучаемый размещались в закрытой кабине рядом друг с другом. Самолет представлял собой свободнонесущий низкоплан с неубирающимся трехопорным шасси с носовым колесом. На нем установлен 4-цилиндровый двигатель с горизонтальным расположением цилиндров Авко Лайкомин АЕ10-360-А1В6 мощностью 149 кВт/200 л.с. После испытания опытного образца, поднявшегося в воздух 1 июля 1975 г., для ВВС было построено 30 серийных самолетов.

В 1983 г. появился аппарат L-80TP «Турбо Тренер». Он представлял собой самолет L-70 с убирающимся шасси и ТВД Аллисон 250B-17D мощностью 268 кВт/360 л.с. Позже он был переименован в L-90TP «Редиго».
