Герметизированный грузовой отсек способен вмещать 68 пассажиров, 57 парашютистов или 24 раненых. Длина грузовой кабины – 10,50 м, ширина пола грузовой кабины – 2,15 м, высота грузовой кабины – 2,20 м. Для парашютного десантирования грузов используется напольное рольганговое оборудование, для загрузки и перемещения грузов в грузовой кабине – 2 электротельфера.

Основными источниками электроэнергии служат 2 генератора переменного тока. Две аккумуляторные батареи производят автономный запуск вспомогательной силовой установки как на земле, так и в полете.

Система автоматического регулирования давления поддерживает давление воздуха в кабине и позволяет проводить аварийную разгерметизацию. Для защиты от обледенения самолет оснащен воздушно-тепловыми и электротермическими противообледенительными устройствами.

На самолете ДРЛО на киле установлена антенная РЛС, имеющая круглую в плане форму.

Самолет находится в серийном производстве.

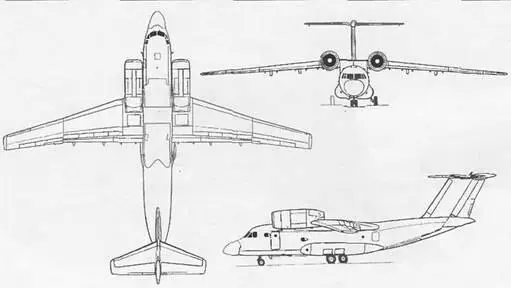

Ан-72П предназначен для патрулирования территориальных вод и прибрежной 200-мильной экономической зоны днем и ночью, в простых и сложных метеоусловиях, на высоте 500-1000 м, со скоростью 300-350 км/ч, в течение более 7 ч.

Создан на базе самолета Ан-72 для выполнения патрульных задач в составе авиации пограничных войск. Кроме того, самолет может применяться для перевозки людей, грузов и техники, а также в санитарном варианте. Переоборудование грузовой кабины для решения перечисленных задач производится в условиях эксплуатации. Ан-72П отличается сниженными максимальной взлетной массой и массой груза при транспортных перевозках.

На самолете в обтекателе перед левой основной стойкой шасси установлена дневная обзорная телевизионная система (в нерабочем состоянии закрывается шторкой), которая обеспечивает разрешение 10 м на дальности 3000 м.

Вооружение самолета включает два блока НАР на подкрыльевых узлах подвески и универсальный пушечный контейнер с двуствольной пушкой ГШ-23, расположенный в правом обтекателе перед основной стойкой шасси. В грузовой кабине над грузовой рампой установлены 4 бомбодержателя (боеприпасы могут сбрасываться в полете при откате рампы под фюзеляж).

Фотооборудование обеспечивает аэрофотосъемку целей в дневное и ночное время (с помощью осветительных патронов СФП-2А).

Самолет состоит на вооружении пограничных войск России.

Экипаж, чел. 5

Скорость, км/ч:

максимальная 705

максимальная для Ан-72П 720

крейсерская 550-600

патрулирования для Ан-72П 300-350

Практический потолок, м 11800

Практический потолок для Ан-72П м 10100

Дальность, км:

перегоночная 4800

действия (в зависимости от нагрузки) 800-2000

действия для Ан-74 1150 Масса, кг:

максимальная взлетная 34500

максимальная взлетная для Ан-72П 32000

нормальная взлетная (с ВПП – 1000 м) 27500

пустого самолета 19050

Максимальная нагрузка, кг

полезная 10000

полезная для Ан-72П 5000

боевая для Ан-72П 650

Длина разбега (при нормальной взлетной массе), м 620

Длина пробега, м 420

Потребная длина ВПП для Ан-72П 1400

Габариты самолета, м:

размах крыла 31,89

длина 28,07

высота 8 65

Двигатель: ТРД Д-36 (Д-436), кгс 2 по 6500/7500

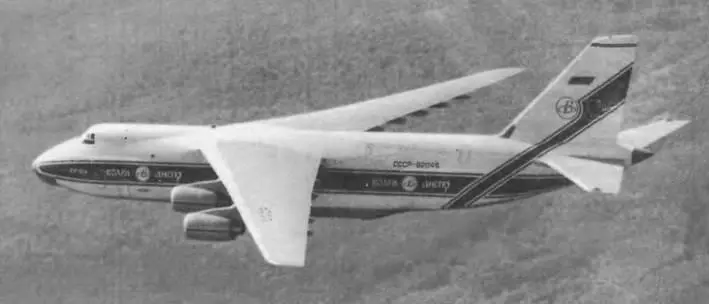

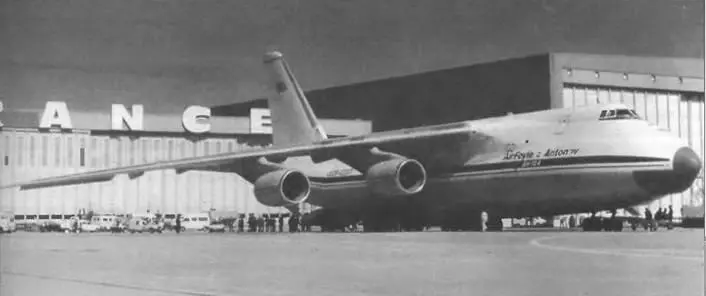

Ан-124 (код НАТО – «Condor») предназначен для доставки войск со штатной боевой техникой и вооружением из глубокого тыла на театры военных действий, перевозки войск между ними и внутри тыловых зон, усиления воздушного десанта тяжелой боевой техникой (возможна транспортировка трех танков Т-80), доставки грузов силам флотов на океанских театрах военных действий.

Первый полет опытного самолета состоялся 26 декабря 1982 г. Поступления в строевые части ВВС начались в 1987 г. На момент ввода в эксплуатацию Ан-124 был самым крупным самолетом в мире На сегодняшний день – крупнейший в мире серийный самолет.

При создании Ан-124 применено крыло относительно толстого (12%) стреловидного суперкритического профиля с отрицательным V, что в сочетании с тщательной отработкой формы фюзеляжа обусловило высокие аэродинамические качества и, следовательно, большую дальность полета.

Применение композиционных материалов в обшивке с площадью поверхности 1500 м позволило снизить массу пустого самолета на 2 т. Пол грузовой кабины выполнен из титанового сплава.

На самолете установлены 4 турбореактивных двигателя Д-18Т с тягой 229,5 кН/23400 кгс.

Наличие предкрылков по всему размаху крыла и закрылков большой площади, а также многостоечное шасси, снабженное 24 колесами, позволяет использовать самолет с грунтовых ВПП и плохо подготовленных аэродромов. Две носовые опоры имеют по два колеса. Конструкция шасси дает возможность изменять стояночный клиренс и угол наклона фюзеляжа, что облегчает проведение погрузочно-разгрузочных работ.

Комплекс десантно-транспортного оборудования, бортовая система автоматизированного контроля технического состояния систем и оборудования на 1000 точек, две вспомогательные силовые установки с электрогенераторами и турбонасосами обеспечивают автономность эксплуатации самолета.

Особенностью конструкции Ан-124 является наличие двух грузовых люков (отклоняющая вперед и вверх носовая часть и задний двустворчатый грузовой люк), что облегчает и ускоряет процессы загрузки и выгрузки грузов. Грузовой отсек длиной 36 м герметизирован.

Над ним имеется пассажирская кабина, вмещающая 88 человек.

В комфортабельной кабине свободно разминаются 6 членов экипажа, сразу за ней располагается кабина сменного экипажа. Электрогидромеханическая система автоматического управления самолетом и тягой двигателей работает по избранной программе на всех этапах полета Все системы управления четырехкратно резервированы.

Бортовое оборудование предназначено для выполнения транспортно-десантных задач днем и ночью в простых и сложных метеоусловиях, при противодействии ПВО противника, длительном отрыве от аэродрома основного базирования. Состоит из прицельно-навигационного пилотажного комплекса (ПНПК), типового комплекса связи, десантно-транспортного оборудования.

ПНПК включает в себя систему автономной навигации, систему высотно-скоростных параметров, аппаратуру вождения самолета в боевых порядках, радиотехническую систему ближней навигации (РСБН) «Омега», систему посадки, радиотехническую систему дальней навигации «Лоран», астронавигационную систему, автоматический радиокомпас, пилотажный комплекс, РЛС обзора земной поверхности, РЛС переднего обзора, оптико-телевизионный визир и систему распознавания.
