В сентябре 1978 г. появилась первая информация о ТВ-30 – учебно-тренировочном самолете с поршневым двигателем, сконструированным по заказу ВВС Франции для удовлетворения спроса на легкие учеб- но-тренировочные самолеты, которые позволяли бы проводить отсев обучаемых, прежде чем начинать их базовую летную подготовку на реактивных самолетах «Магистр».

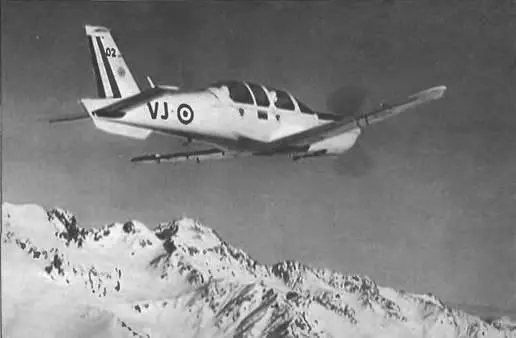

Модель ТВ-30, впоследствии получившая название «Эпсилон», – это простой и крепкий тандемныи двухместный самолет, конструкция которого упорно совершенствовалась фирмой «Аэроспасьяль» в течение нескольких лет. Позже планировалась поставка на рынок вариантов связных (четырехместных) и тактиче ских штурмовых самолетов. Первый из двух прототипов поднялся в воздух 22 декабря 1977 г., но затем программа была приостановлена из-за необходимости доработок, поэтому серийный самолет совершил первый полет лишь в июне 1982 г. Французским ВВС требовалось от 100 до 150 самолетов «Эпсилон». 18 самолетов были поставлены португальским ВВС.

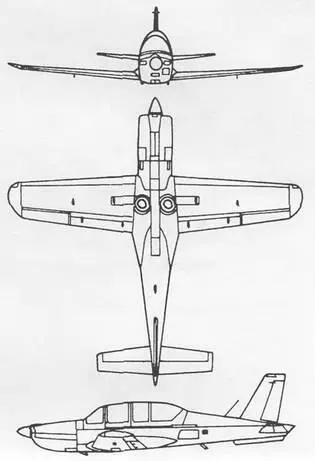

Характерной чертой самолета «Эпсилон» является металлическая конструкция планера со сроком службы не менее 10000 часов при использовании его в роли учебно-тренировочного военного самолета. Кабина схожа с кабиной боевого реактивного самолета и оборудована для полной начальной подготовки. «Эпсилон» имеет низкорасположенное крыло и цельнометаллический фюзеляж, изготовленный из легких сплавов. Кресла инструктора и курсанта расположены тандемом, причем в целях обеспечения лучшего обзора кресло курсанта расположено на 0,7 м выше кресла инструктора. Для облегчения перехода курсанта на боевой самолет оборудование кабины почти полностью имитирует кабину реактивных военных самолетов..

В качестве силовой установки используется один поршневой шестицилиндровый двигатель Авко Лай- комин АЕ10-540-К с горизонтальным расположением цилиндров и мощностью 224 кВт/300 л.с.

Самолет оснащен четырьмя подкрыльевыми узлами подвески, рассчитанными на боевую нагрузку общей массой до 480 кг, на которые могут подвешиваться два контейнера с пулеметами калибра 7,62 мм, бомбы или ракеты. Способен осуществлять барражирование в течение 30 мин на малой высоте на расстоянии 315 км от базы.

В 1984 г. началась разработка варианта «Эпсилон» ТР. Первый полет самолет совершил в 1985 г. По сравнению с базовым самолетом у варианта «Эпсилон» TP фюзеляж удлинен на 0,53 м, заново разработана рама крепления и капот двигателя, изменена компоновка кабины, установлены системы подачи кислорода и кондиционирования воздуха, новый фонарь кабины, обеспечивающий хороший обзор.

Экипаж, чел. 2

Максимальная скорость на высоте до 3 км, км/ч 355

Практический потолок, м 6100

Перегоночная дальность, км 1300

Масса, кг:

максимальная взлетная 1190

пустого самолета 870

Габариты самолета, м:

размах крыла 7,9

длина 7,6

высота 2,7

Двигатель: ТВ Avco Lycoming АЕ10-540-К, л.с. 300

Предназначен для поиска и уничтожения кораблей и подводных лодок на значительных удалениях от береговой черты. Кроме того, может привлекаться для решения задач в поисково-спасательных операциях на море, эскорта кораблей, постановки мин, транспортировки людей и грузов

В конце 1958 г. из 24 проектов дальнего морского патрульного самолета, предложенных авипроизводи- телями 9 стран, НАТО выбрало проект Бреге Вг 1150, впоследствии названный «Атлантик». Самолет спроектирован для выполнения противолодочных операций, однако может использоваться в качестве противокорабельного, для береговой разведки, для руководства поисково-спасательными операциями, эскорта кораблей, установки мин, в качестве штабного самолета, а также для перевозки людей и грузов В зависимости от решаемых задач изменяется численность экипажа (6-12 чел ) и состав средств разведки и поражения морских целей.

Первый полет опытного экземпляра состоялся 21 октября 1961 г На вооружение ВМС Франции «Атлантик» поступил в 1965 г., после чего 20 машин были поставлены для ВМС Германии. До 1974 г. партия из 9 серийных самолетов была поставлена для ВМС Нидерландов, а 18 машин – для ВВС Италии.

«Атлантик» представляет собой свободнонесущий цельнометаллический среднеплан с фюзеляжем, сечение которого имеет форму восьмерки, образованной двумя пересекающимися окружностями. Верхняя палуба герметичная. На нижней находится 9-метровый отсек вооружения, в котором могут размещаться бомбы, самонаводящиеся торпеды, глубинные бомбы. Кроме того, ракеты «воздух-поверхность» могут крепиться на подкрыльевых узлах подвески. В хвостовой части установлена выступающая назад балка с магнитным обнаружителем подводных лодок MAD, традиционное хвостовое оперение, контейнер со средствами РЭБ, размещенный на конце киля Самолет оснащен поисковой РЛС и звуковыми буями с аппаратурой засекречивания, способными обнаруживать подводную лодку в радиусе до 75 км.

Силовая установка состоит из двух турбовинтовых двигателей, расположенных в гондолах на крыле Шасси трехопорное, со спаренными колесами на каждой стойке.

В 1977 г. Франция начала разработку усовершенствованной версии противолодочного самолета под обозначением «Атлантик» ANG, впоследствии известной как «Атлантик» ATL 2. Опытный вариант этой модели впервые поднялся в воздух 8 мая 1981 г Первый серийный самолет поступил в ВМС Франции в октябре 1989 г.

«Атлантик» ATL 2 имеет экипаж из 10 человек. От базового самолет отличается рядом конструктивных изменений, позволяющих повысить усталостную прочность конструкции и улучшить процесс техобслуживания.

Функциональные возможности самолета увеличились в связи с установкой убирающейся антенны РЛС дальнего обнаружения, размещенной под носовой частью фюзеляжа, оснащением новой аппаратурой РЭБ «Арар 13» и оборудованием для обработки данных с акустических буев, объединенных в бортовую систему, включающую компьютер для координации взаимодействия системных компонентов.

При решении задачи поиска и уничтожения морских целей «Атлантик» ATL 2 способен патрулировать над морем в течение 8 часов на удалении от базы 1100 км (или в течение 5 часов на удалении 1480 км). Самолет несет четыре ПКР АМ-39 «Экзосет» или 8 самонаводящихся торпед Мк.46, 6 бомб массой 250 кг, 78 акустических буев и маркерные радиомаяки и пиротехнические системы. На четырех подкрыльевых узлах подвески можно разместить ракетные контейнеры или 4 ракеты «воздух-воздух» «Мажик». Максимальный вес полезной нагрузки до 3000 кг.
