Радиоэлектронное оборудование включает инер- циальную навигационно-бомбардировочную систему, РЛС «Агав», коллиматорный индикатор VEMI30, цифровой вычислитель воздушных данных, лазерный дальномер CGT/CSF, радиовысотомер, автопилот, радионавигационную систему TACAN. Кроме того, в состав бортового оборудования входят приемники системы VOW и ILS, оборудование радиосвязи, система опознавания «свой-чужой» и т. д. Предусмотрена установка системы предупреждения о радиолокационном облучении самолета и средств постановки пассивных и активных помех.

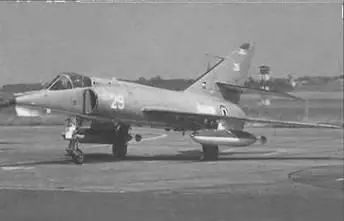

Самолет «Супер Этандар» оснащен двумя пушками DEFA 553 (калибр 30 мм, боезапас 125 снарядов) и имеет пять узлов подвески вооружения (четыре под крылом и один под фюзеляжем), включающего одну ракету AM 39 «Экзосет» класса «воздух-поверхность» и дополнительные топливные баки под правой и левой консолями крыла.

«Супер Этандар» хорошо зарекомендовал себя во время боевых действий в 1980-х гг. Эти самолеты применялись в боевых условиях Францией в составе сил ООН по поддержанию мира в Ливане (1983- 1984 гг.), Аргентиной во время англо-аргентинского конфликта из-за Фолклендских островов (1982 г.) и Ираком для нанесения ударов по наземным и надводным целям во время конфликта в районе Персидского залива. Аргентинские самолеты «Супер Этандар» уничтожили английский эсминец «Шеффилд» и контейнеровоз «Атлантик Конвейер», причем не было потеряно ни одного самолета. В Ливане в сентябре 1983 г. во время атаки наземных целей четырьмя самолетами «Супер Этандар» были уничтожены четыре установки ЗУР. В ходе ирано-иракского конфликта только в 1984 г. самолеты «Супер Этандар» принимали участие в 51 атаке кораблей.

Производство самолетов «Супер Этандар» прекратилось в 1983 г., и для его замены в 1989 г. была выбрана морская версия самолета «Рафаль» М Однако поскольку эти самолеты будут выпущены не ранее 2005 г., в настоящее время осуществляется программа усовершенствования продолжающих эксплуатироваться 56 машин «Этандар». Программа включает замену радара «Аджеив» на устройство управления электронных систем ВВС Анемон, использование новой инерциальной навигационной системы (INS), пи- лотажно-проекционного индикатора CSF фирмы «Томсон», установку дисплея электронных средств ведения боевых действий, HOTAS, системы ночного видения и дополнительного пилона на фюзеляже для различного вооружения.

Экипаж, чел. 1

Скорость, км/ч:

максимальная на высоте около 10 км 1120

максимальная на высоте до 3 км 1200

крейсерская 820

Практический потолок, м 13700

Дальность, км:

перегоночная 2590 действия 410-960

Масса, кг:

максимальная взлетная 11500

нормальная взлетная 6450

пустого самолета 6500

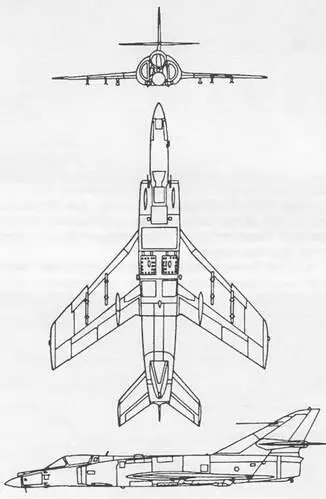

Габариты самолета, м-

размах крыла 9,6

длина 14,31

высота 3,86

Двигатель: ТРД SNECMA Atar 8К-50, кгс 5000

Предназначен для перехвата воздушных целей, ударных операций и ведения разведки.

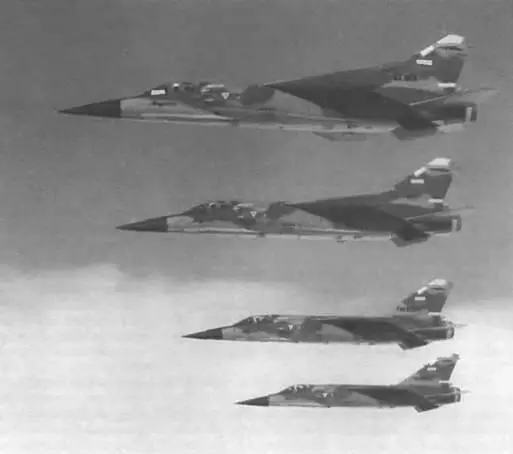

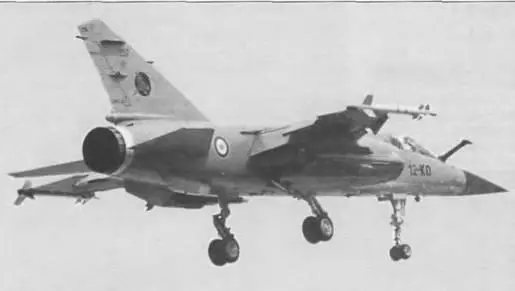

Самолет «Мираж» F.1 является последователем самолетов серии «Мираж» III/5. В 1964 г. компания «Дас- со-Бреге» добилась правительственного контракта на постройку прототипа двухместного истребителя «Мираж» F.2 с традиционными крылом и хвостовым оперением, а также турбовинтовым двигателем SNECMA/Пратт-Уитни TF306. Этот самолет совершил свой первый полет в июне 1966 г., а в декабре того же года вслед за ним в воздух поднялся «Мираж» F.1, который представлял собой одноместный истребитель меньшего размера. Опытный «Мираж» F.1 разбился, но все же его посчитали перспективным, и в сентябре 1967 г. правительство Франции заказало 3 пред- производственных экземпляра. Первый из них поднялся в воздух в марте 1969 г.

Снабженный двигателем SNECMA «Атар» 9К-31, первый «Мираж» F.1 имел впечатляющие характеристики. Он развивал скорость 2,12 М, или 2260 км/ч на высоте 110ОО м и 1300 км/ч у земли. Великолепные взлетно-посадочные характеристики стали результатом использования системы средств увеличения подъемной силы, включавшей в себя отклонение вниз носка крыла и большие закрылки, расположенные на крыле большой стреловидности. Со средней боевой нагрузкой самолет «Мираж» F.1 мог взлетать и приземляться на полосу длиной от 500 до 800 м.

Хотя «Мираж» III и «Мираж» F.1 имели практически одинаковые габаритные размеры (в частности, одинаковую омываемую воздушным потоком площадь), количество запаса топлива последнего было на 40% больше, что достигалось отказом от топливных баков типа пузыря и использованием под топливо всего свободного внутреннего пространства конструкции.

Это единственный из самолетов серии «Мираж», выполненный по нормальной аэродинамической схеме. Отказ от статически устойчивой схемы «бесхвостка», по которой были выполнены предшествующие самолеты «Мираж» Ш/5/50 и «Мираж», связан с характерным для этой схемы недостатком – малые значения коэффициента подъемной силы сбалансированного самолета, что существенно ухудшает маневренные и взлетно-посадочные характеристики, столь важные для истребителя. Крыло цельнометаллическое, двухлонжеронное Фюзеляж типа полумонокок В конструкции самолета применены в основном алюминиевые сплавы.

Для перехватчика важно быстрое реагирование на команду «подняться в воздух». Вспомогательное оборудование у «Мираж» F 1 сведено до минимума, а то, которое существует, полностью транспортируется по воздуху Использовался собственный стартер, а система централизованной заправки под давлением позволяла заполнить внутренние баки примерно за 6 минут Самолет «Мираж» F 1 мог быть поднят по тревоге в течение двух минут благодаря применению самоходной подготовительной тележки GAMO. Она использовала электрическую энергию для предварительного подогрева систем навигации и вооружения, с помощью жидкости охлаждала РЛС и контролировала систему кондиционирования кабины пилота, а также переносила солнцезащитный зонтик на телескопической штанге, так что пилот мог сидеть в кабине в полной боевой готовности в течение продолжительного периода даже в жаркии день.
